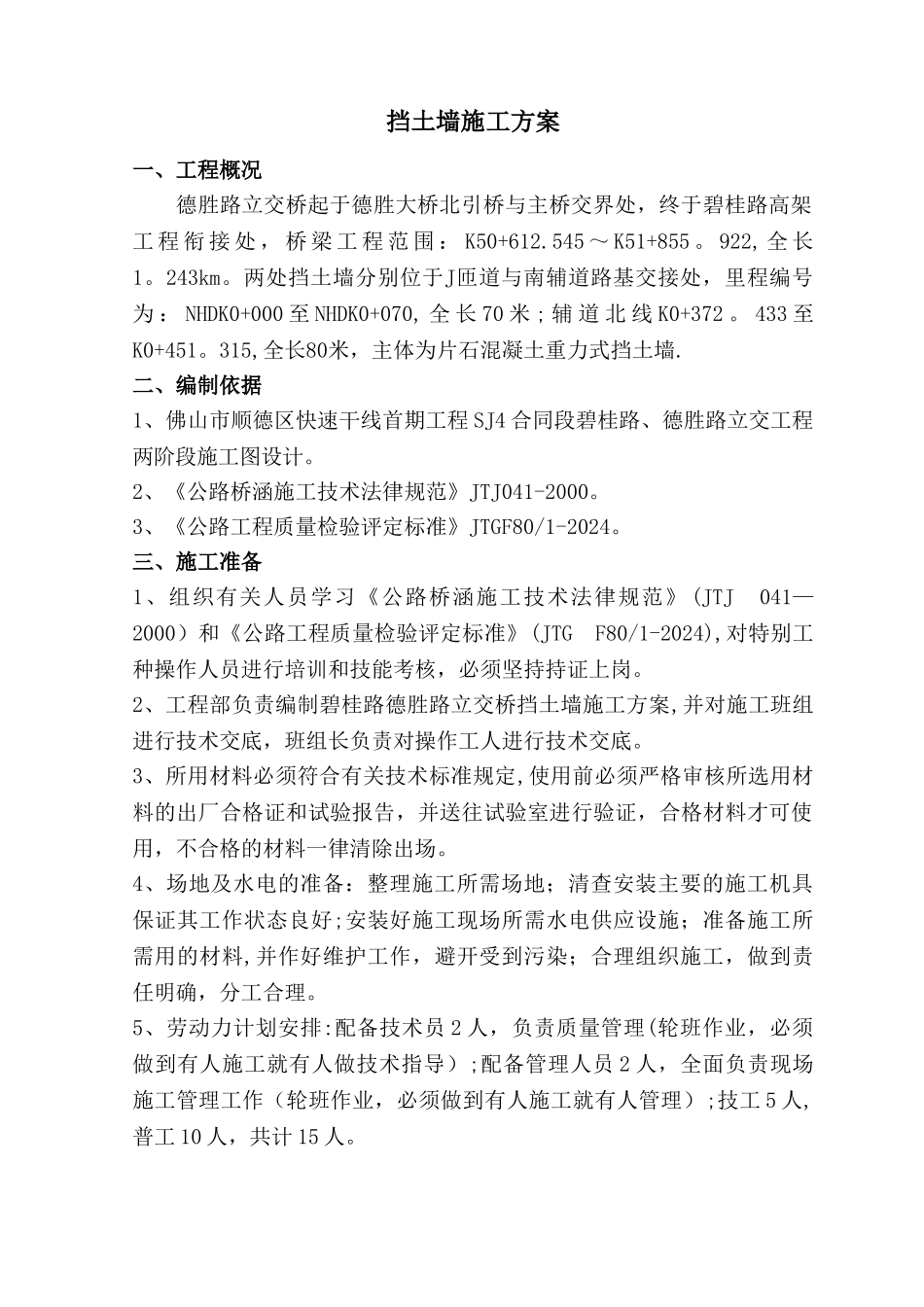

挡土墙施工方案一、工程概况德胜路立交桥起于德胜大桥北引桥与主桥交界处，终于碧桂路高架工 程 衔 接 处 ， 桥 梁 工 程 范 围 ： K50+612.545 ～ K51+855 。 922, 全 长1。243km。两处挡土墙分别位于J匝道与南辅道路基交接处，里程编号为 ： NHDK0+000 至 NHDK0+070, 全 长 70 米 ; 辅 道 北 线 K0+372 。 433 至K0+451。315,全长80米，主体为片石混凝土重力式挡土墙.二、编制依据1、佛山市顺德区快速干线首期工程 SJ4 合同段碧桂路、德胜路立交工程两阶段施工图设计。2、《公路桥涵施工技术法律规范》JTJ041-2000。3、《公路工程质量检验评定标准》JTGF80/1-2024。三、施工准备1、组织有关人员学习《公路桥涵施工技术法律规范》 (JTJ 041—2000）和《公路工程质量检验评定标准》(JTG F80/1-2024),对特别工种操作人员进行培训和技能考核，必须坚持持证上岗。2、工程部负责编制碧桂路德胜路立交桥挡土墙施工方案,并对施工班组进行技术交底，班组长负责对操作工人进行技术交底。3、所用材料必须符合有关技术标准规定,使用前必须严格审核所选用材料的出厂合格证和试验报告，并送往试验室进行验证，合格材料才可使用，不合格的材料一律清除出场。4、场地及水电的准备：整理施工所需场地；清查安装主要的施工机具保证其工作状态良好;安装好施工现场所需水电供应设施；准备施工所需用的材料,并作好维护工作，避开受到污染；合理组织施工，做到责任明确，分工合理。5、劳动力计划安排:配备技术员 2 人，负责质量管理(轮班作业，必须做到有人施工就有人做技术指导）;配备管理人员 2 人，全面负责现场施工管理工作（轮班作业，必须做到有人施工就有人管理）;技工 5 人,普工 10 人，共计 15 人。6、施工工期计划安排:施工班组务必抓紧时间安排施工，本着优质、快速、高效的施工目标，按期完成本挡土墙施工。四、施工方法挡土墙施工主要工作内容为：施工放样、基坑开挖与支护、地基处理、碎石垫层施工、C25 砼垫层施工、混凝土墙体施工、伸缩缝、沉降缝及泄水孔处理、养护、墙后填土。挡土墙设计为 C20 片石砼挡土墙,在施工中由于受 220KV 高压线影响，70 米挡土墙吊车施工浇筑砼无法保证施工安全距离、抛填片石难度大改用泵车施工为素砼挡土墙.两处挡墙外侧均为原有水沟,常年流水沟底淤泥较厚、地质情况差、挡墙处开挖深度达 5 米，经验算基坑开挖需要打入 9 米长钢板桩进行支护（具体验算数...
