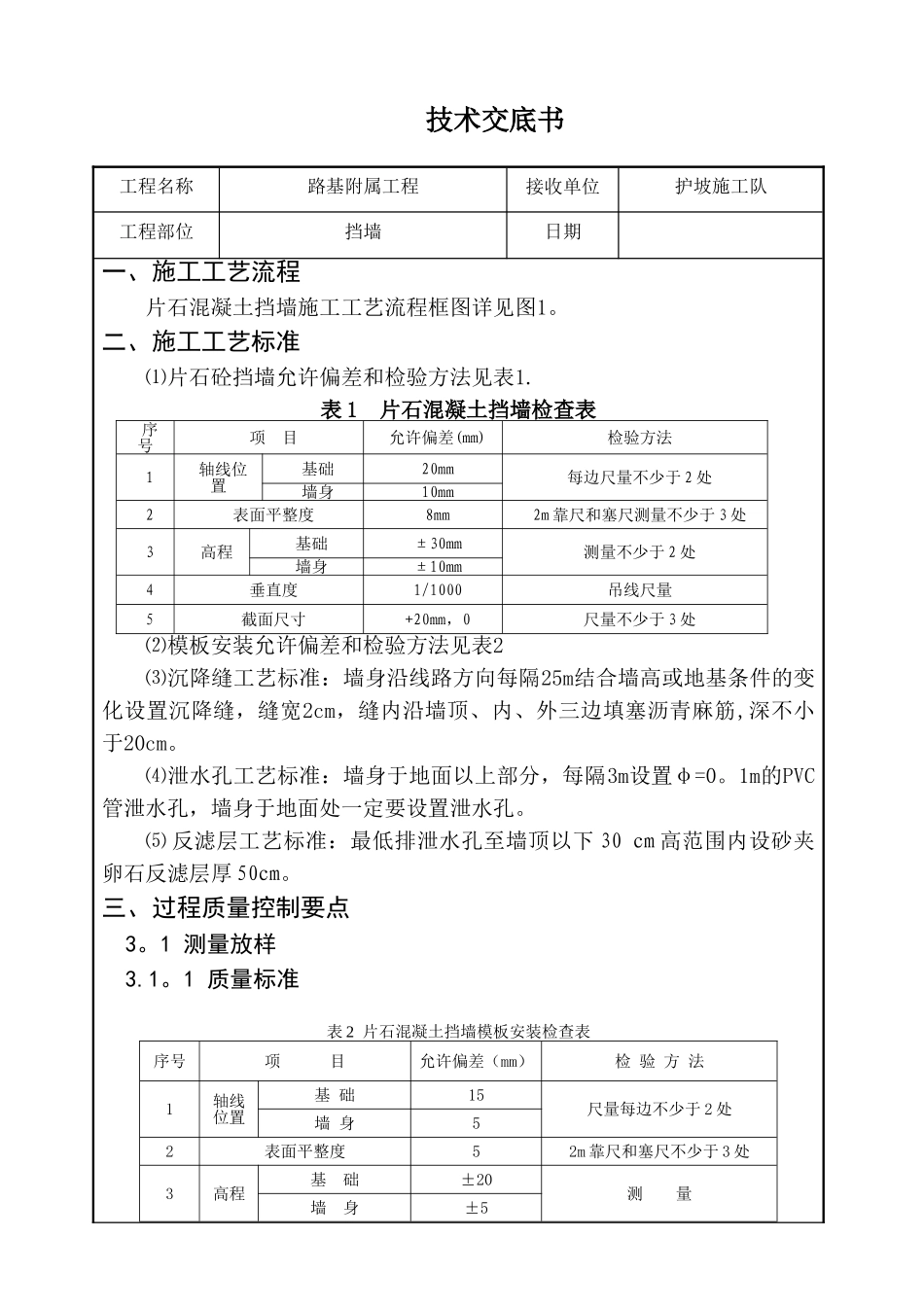

技术交底书工程名称路基附属工程接收单位护坡施工队工程部位挡墙日期一、施工工艺流程片石混凝土挡墙施工工艺流程框图详见图1。二、施工工艺标准⑴片石砼挡墙允许偏差和检验方法见表1.表 1 片石混凝土挡墙检查表序号项 目允许偏差(mm)检验方法1轴线位置基础20mm每边尺量不少于 2 处墙身10mm2表面平整度8mm2m 靠尺和塞尺测量不少于 3 处3高程基础±30mm测量不少于 2 处墙身±10mm4垂直度1/1000吊线尺量5截面尺寸+20mm，0尺量不少于 3 处⑵模板安装允许偏差和检验方法见表2⑶沉降缝工艺标准：墙身沿线路方向每隔25m结合墙高或地基条件的变化设置沉降缝，缝宽2cm，缝内沿墙顶、内、外三边填塞沥青麻筋,深不小于20cm。⑷泄水孔工艺标准：墙身于地面以上部分，每隔3m设置φ=0。1m的PVC管泄水孔，墙身于地面处一定要设置泄水孔。⑸ 反滤层工艺标准：最低排泄水孔至墙顶以下 30 cm 高范围内设砂夹卵石反滤层厚 50cm。三、过程质量控制要点3。1 测量放样3.1。1 质量标准表 2 片石混凝土挡墙模板安装检查表序号项 目允许偏差（mm）检 验 方 法1轴线位置基 础15尺量每边不少于 2 处墙 身52表面平整度52m 靠尺和塞尺不少于 3 处3高程基 础±20测 量墙 身±54模板的侧向弯曲墙 身L/1500拉线尺量5墙两模板内侧宽度+10-5尺量不少于 3 处6相邻两板表面高低差2尺 量图 1 片石混凝土挡墙施工工艺流程图测量放样，桩的平面位置偏差≦50mm,桩底高程偏差≦100mm.3.1。2 检查方法⑴全站仪后视放样后视点外其它导线点，测量挡墙基础角点坐标，将实测值与设计值对比计算得出.⑵自检合格后，填写测量放样记录单，报送监理工程师复核并签认，方可进行下部工序.3。1。3 注意事项施工前使用全站仪精确定出便于立模的各角点,水平仪测出各角点顶标高，认真复核后在基础表面进行标记,做为施工时的依据.必须采纳换点复测方法校核各角点偏位情况.3.2 基础开挖3。2。1 质量标准基础开挖采纳分段跳槽的方法,并加强施工期间防排水处理,抓紧片石混凝土的施工。在施工中边坡出现超挖、局部坍塌、掉块,采纳不低于挡墙设计标号的片石混凝土回填.基础轴线位置偏差≦15mm，基础高程偏差≦5mm。3.2。2 注意事项基坑挖好后要认真核对地质情况,并与设计相比对，同时报请监理单位现场检验。3。3 模板安装3。3。1 质量标准模板采纳大块钢模板，在使用前应清理修平，模板安装必须稳固牢靠，贴双面胶确保接缝严密，不得漏浆，模板与混凝土的接触面...
