挡墙模板专项施工方案(最新版)

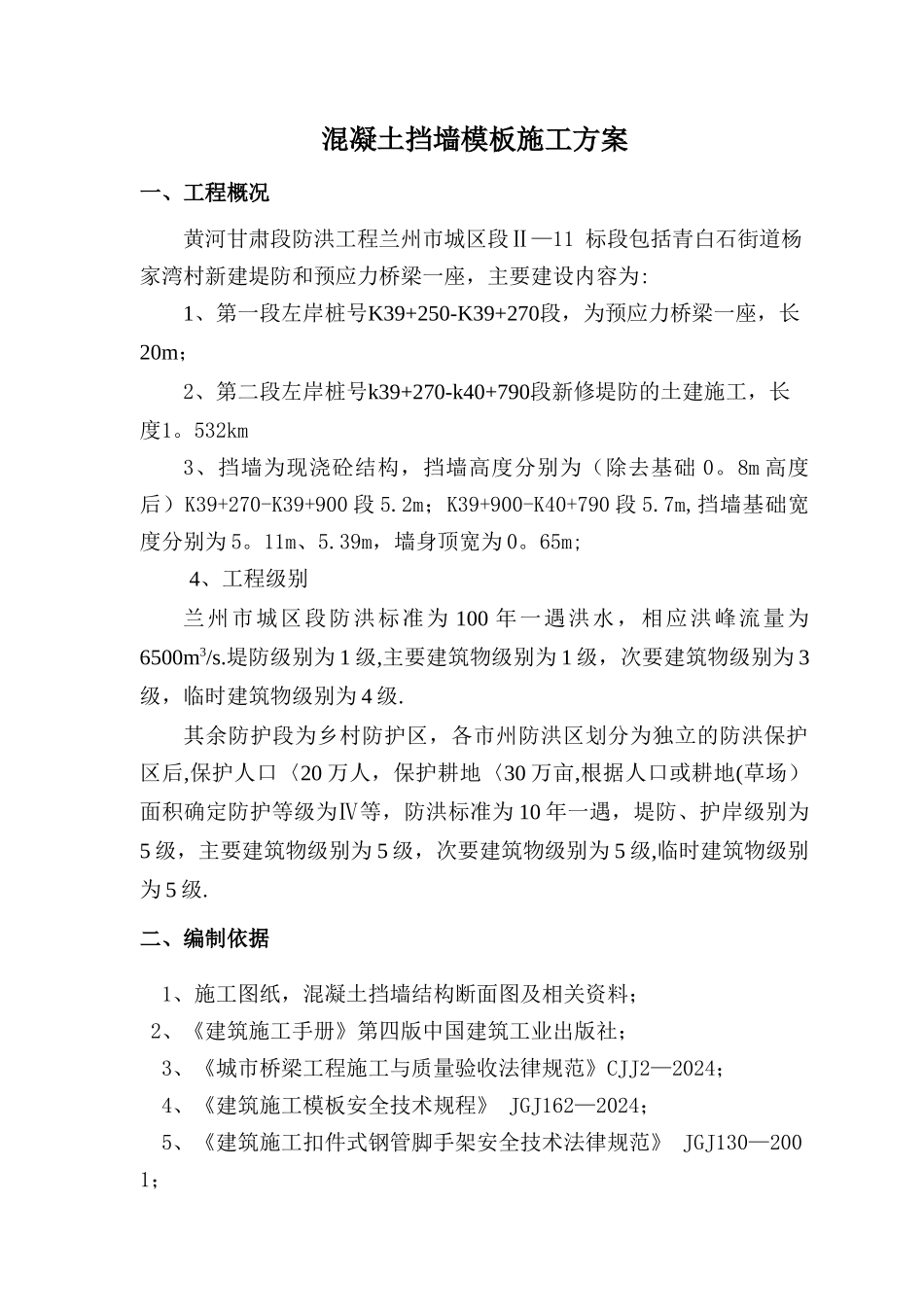

挡墙模板专项施工方案(最新版)_第1页
1/7

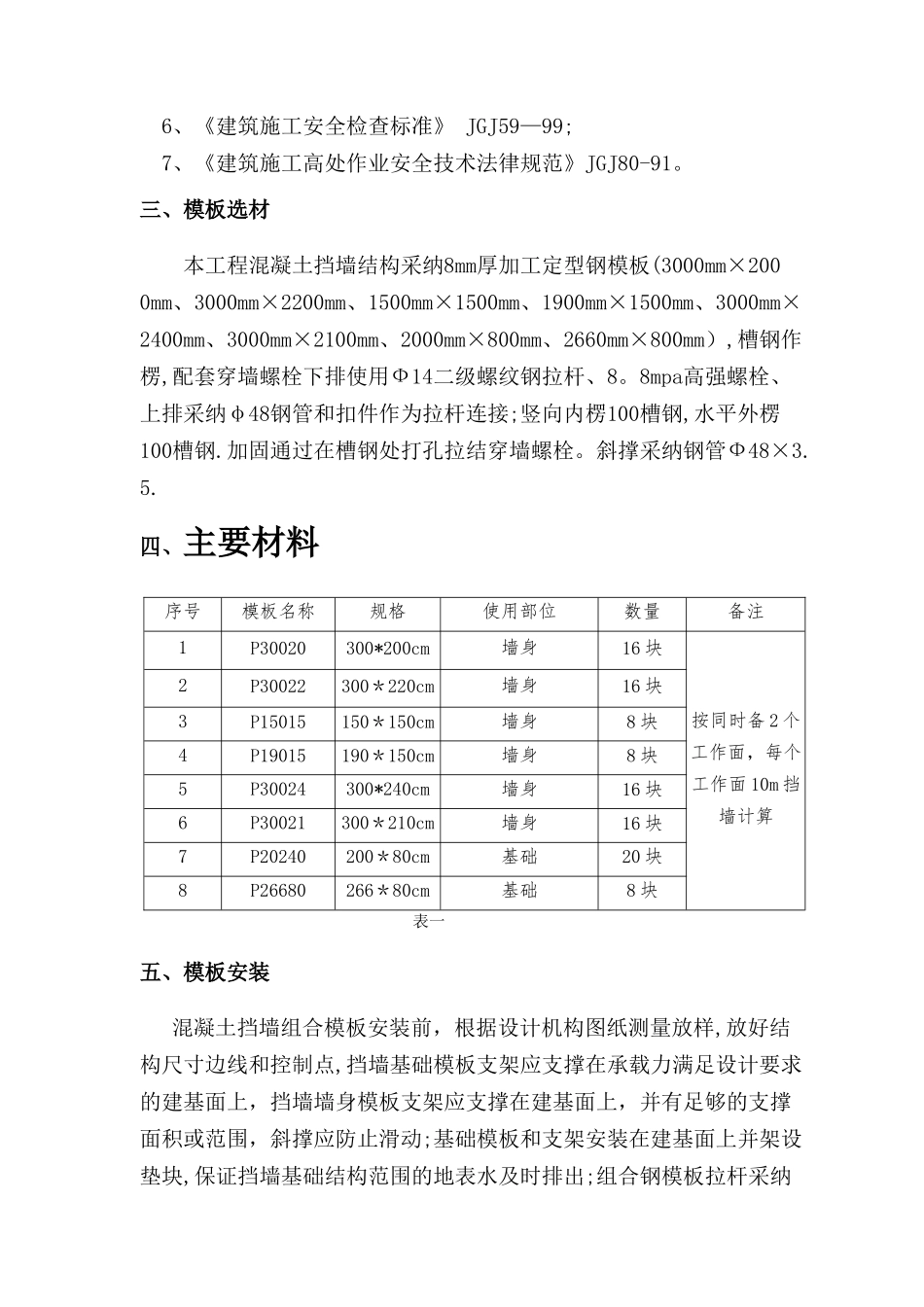

挡墙模板专项施工方案(最新版)_第2页
2/7

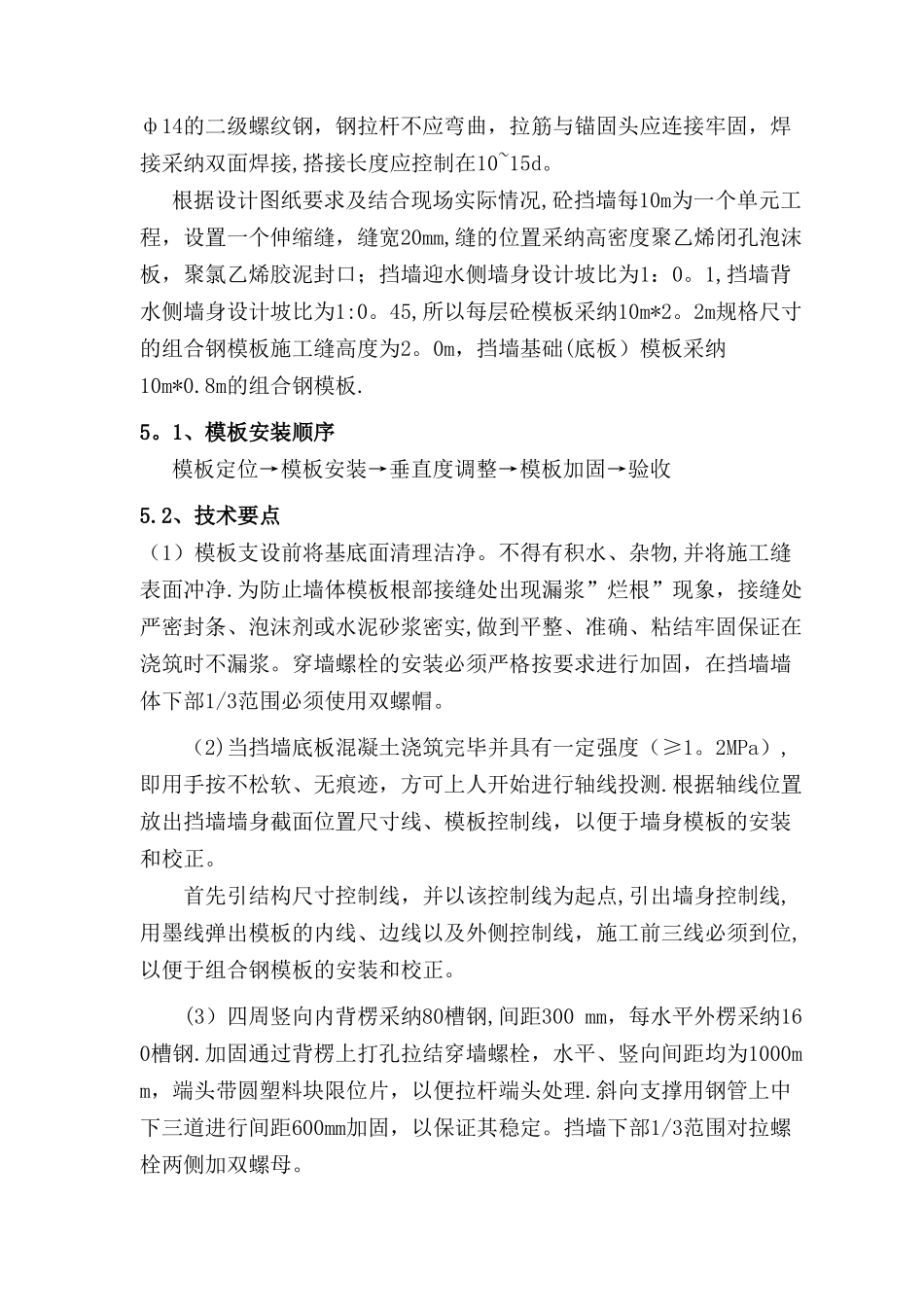

挡墙模板专项施工方案(最新版)_第3页
3/7
混凝土挡墙模板施工方案一、工程概况黄河甘肃段防洪工程兰州市城区段Ⅱ—11 标段包括青白石街道杨家湾村新建堤防和预应力桥梁一座,主要建设内容为:1、第一段左岸桩号K39+250-K39+270段,为预应力桥梁一座,长20m;2、第二段左岸桩号k39+270-k40+790段新修堤防的土建施工,长度1。532km3、挡墙为现浇砼结构,挡墙高度分别为(除去基础 0。8m 高度后)K39+270-K39+900 段 5.2m;K39+900-K40+790 段 5.7m,挡墙基础宽度分别为 5。11m、5.39m,墙身顶宽为 0。65m;4、工程级别兰州市城区段防洪标准为 100 年一遇洪水,相应洪峰流量为6500m3/s.堤防级别为 1 级,主要建筑物级别为 1 级,次要建筑物级别为 3级,临时建筑物级别为 4 级.其余防护段为乡村防护区,各市州防洪区划分为独立的防洪保护区后,保护人口〈20 万人,保护耕地〈30 万亩,根据人口或耕地(草场)面积确定防护等级为Ⅳ等,防洪标准为 10 年一遇,堤防、护岸级别为5 级,主要建筑物级别为 5 级,次要建筑物级别为 5 级,临时建筑物级别为 5 级.二、编制依据1、施工图纸,混凝土挡墙结构断面图及相关资料; 2、《建筑施工手册》第四版中国建筑工业出版社;3、《城市桥梁工程施工与质量验收法律规范》CJJ2—2024;4、《建筑施工模板安全技术规程》 JGJ162—2024;5、《建筑施工扣件式钢管脚手架安全技术法律规范》 JGJ130—2001;6、《建筑施工安全检查标准》 JGJ59—99;7、《建筑施工高处作业安全技术法律规范》JGJ80-91。三、模板选材本工程混凝土挡墙结构采纳8mm厚加工定型钢模板(3000mm×2000mm、3000mm×2200mm、1500mm×1500mm、1900mm×1500mm、3000mm×2400mm、3000mm×2100mm、2000mm×800mm、2660mm×800mm),槽钢作楞,配套穿墙螺栓下排使用Ф14二级螺纹钢拉杆、8。8mpa高强螺栓、上排采纳φ48钢管和扣件作为拉杆连接;竖向内楞100槽钢,水平外楞100槽钢.加固通过在槽钢处打孔拉结穿墙螺栓。斜撑采纳钢管Ф48×3.5.四、主要材料序号模板名称规格使用部位数量备注1P30020300*200cm墙身16 块按同时备 2 个工作面,每个工作面 10m 挡墙计算2P30022300*220cm墙身16 块3P15015150*150cm墙身8 块4P19015190*150cm墙身8 块5P30024300*240cm墙身16 块6P30021300*210cm墙身16 块7P20240200*80cm基础20 块8P26680266*80cm基础8 块 表一五、模板安装混凝土挡墙组合模板安装前,根据设计机构图纸测量放样,放好结构尺寸边线和控制点,挡墙基础模...
