换热器检修施工方案

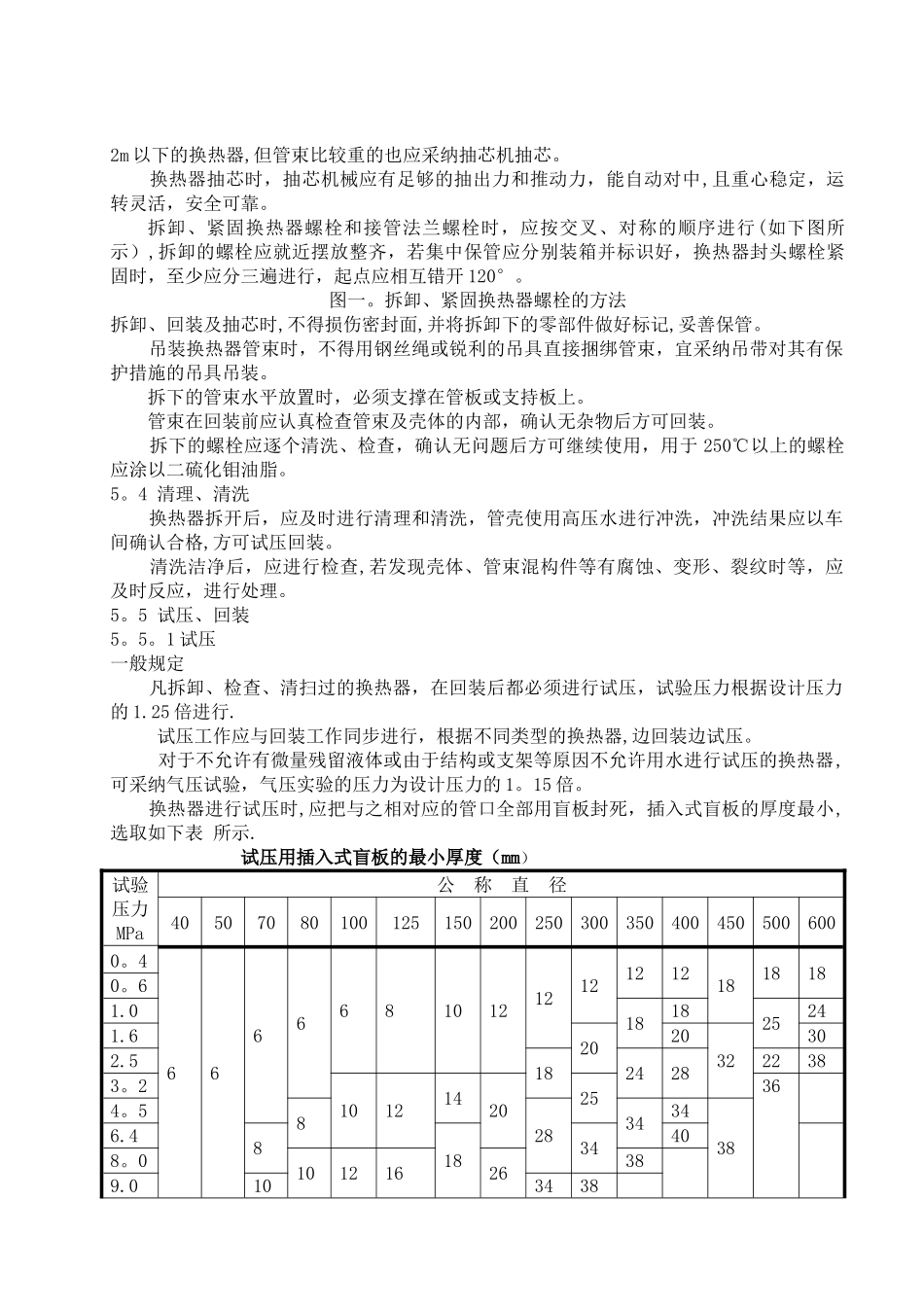

1. 概述华星石化 4 月份底 E401/2 抢修.本次抢修换热器的体积较大、检修的设备重量较重，检修时间紧，并需高度交叉作业,为确保换热器的检修优质、高速、安全顺利的完成，特编制本方案。2。 编制依据 《石油化工换热器设备施工及验收法律规范》SH3532-95 《石油化工施工安全技术规程》SH3505—1999《管壳式换热器》GB151-19993。 检修准备3。1 检修前，应根据检修计划会同车间主管人员一起到现场最终确定检修工作内容和计划工作量，熟悉现场的每一项检修内容的位置、工作量和检修难度，以便于做好各工种、各工序之间的工作协调.3.2 根据计划工作内容编制详细的检修方案，并报机动部、车间和有关部门批准。同时,根据工作量合理组织人员和机具，排出检修计划进度表，要每一项检修内容具体落实到班组或个人。3.3 根据检修计划内容，核实每项施工任务的具体位置和详细情况，对在检修时需要搭设脚手架和使用吊车的任务逐项统计，列出有关脚手架搭设数量和吊车台班需求情况的明细表，落实施工手段用料和机具需用的数量。3.4 准备好检修所需的检修施工机具和材料，逐一落实检修所需材料的到货情况、数量及到货时间，认真做好到货材料、配件的检验和保管。3。5 检修前，应向所有参加检修施工人员进行详细的技术交底,明确检修的工作内容、技术要求、质量标准和时间要求.4。 检修程序4.1 换热器结构形式这次检修的换热器类型是浮头式换热器等.4.2 检修程序换热器的检修程序按其结构形式分为：浮头式换热器检修程序（壳程压力高于/低于管程压力）;5。 检修要求5。1 保温、保冷拆除 换热器置换、蒸馏合格后，经车间允许方可进行换热器的检修。检修前，应按规定办理有关的票证，并按方案要求进行检修施工。 换热器封头及连接管道的保温、保冷应提前进行拆除,拆除时应保持其完整，拆下的保温、保冷结构要编号,要保存好，便于恢复时使用。5。2 管箱拆下 首先，拆下与换热器两端管箱相连的法兰螺栓及阻碍拆卸管箱的管道. 然后，使用倒链或吊车将两端的管箱吊下，拆下的螺栓要保管好并标记,管箱要放支垫固定牢固。 浮头式换热器应先拆卸管箱、后头盖,然后拆下内浮头封头及后钩圈。5.3 抽芯 浮头式换热器需将芯子抽出清理。对安装标高在 2m 以下的且管束比较轻的换热器，可采纳人力、倒链等方法抽芯。对安装标高在 2m 以上的换热器,应采纳抽芯机和卷扬机配合进行抽芯，对安装标高在检修准备管箱保温、保冷拆下管箱连接管道拆除管箱保温...
