排架搭设施工方案

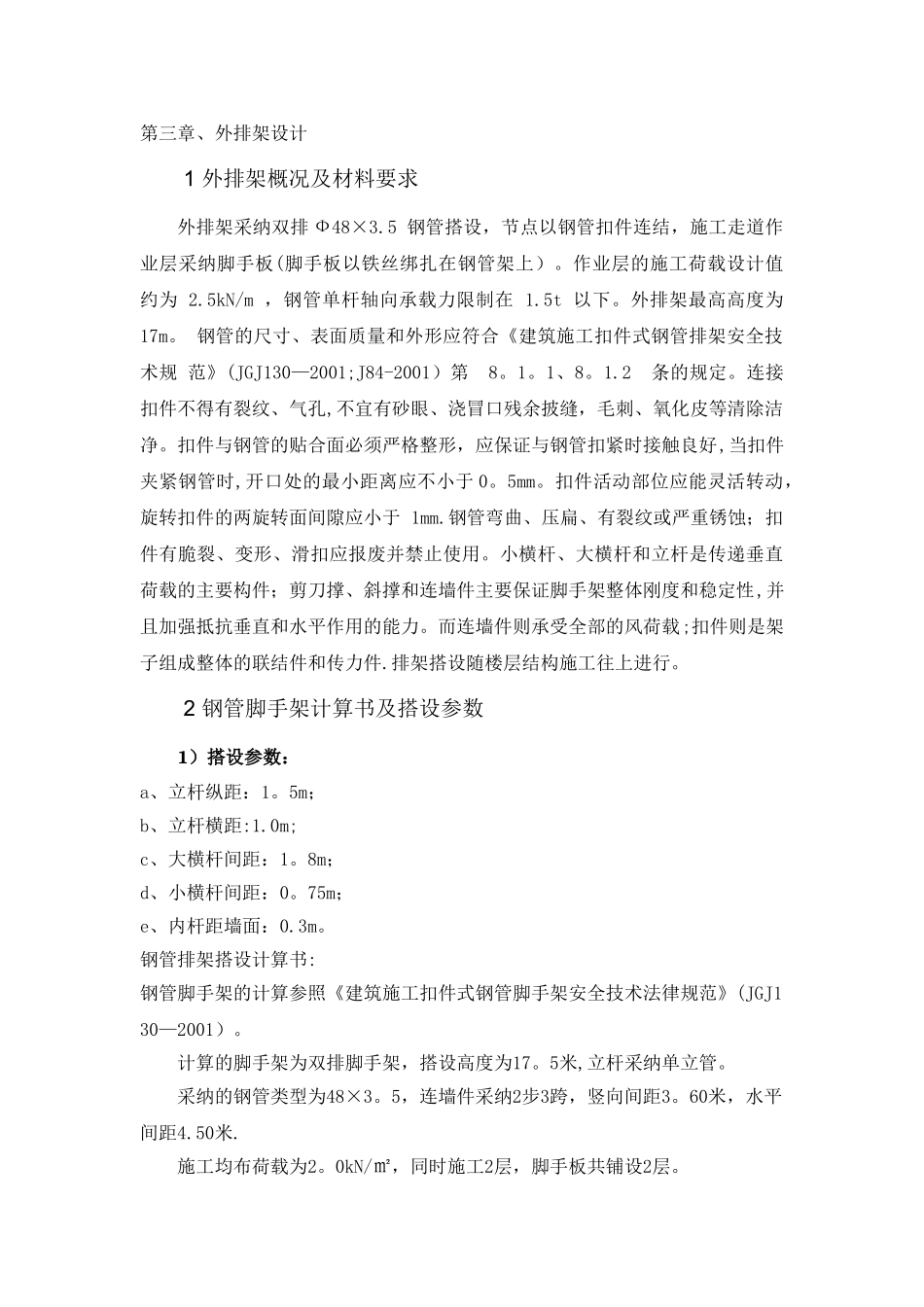

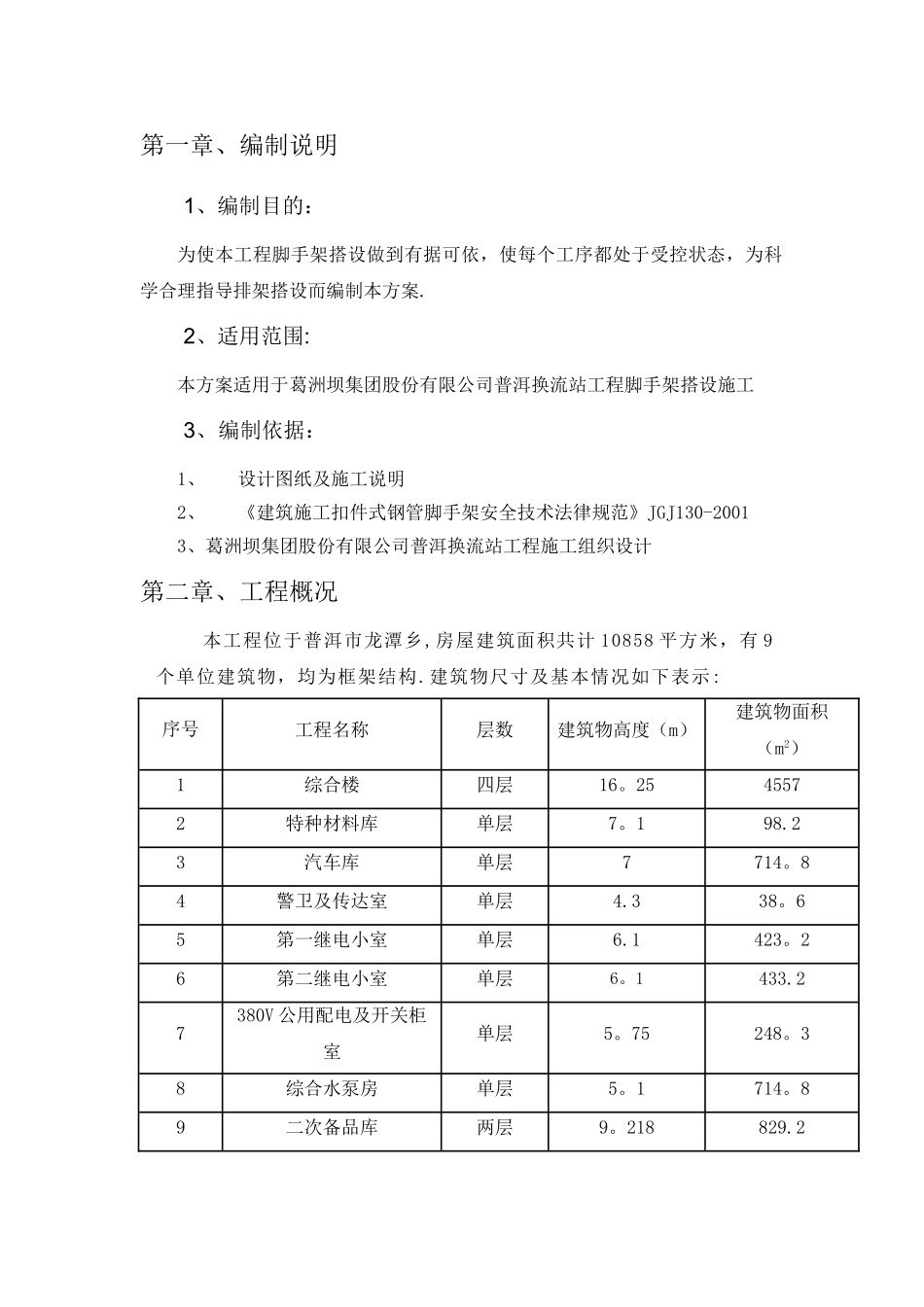

排架搭设施工方案第一章、编制说明 11 、编制目的： 1 2 、适用范围： 1 3 、编制依据： 1 第二章、工程概况 1 第三章、外排架设计 2 1 外排架概况及材料要求 2 2 钢管脚手架计算书及搭设参数 2 1 ）搭设参数： 2 2 ）、大横杆的计算 ： 3 3 ) 、小横杆的计算 ： 4 3 、搭设工艺流程 5 4 、施工要求 5 第四章、内排架设计 7 1 、内排架概况 7 2 、荷载计算 7 3 搭设要求 8 第五章、质量与安全管理 9 1 、排架的搭设与使用 9 2 、排架的拆除 10 3 人员素养要求 11 4 、劳保用品要求 11 附图一：外排架搭设图 12 附图二：内侧满堂架搭设图 12 附图三：安全过道位置图 12 第一章、编制说明1、编制目的：为使本工程脚手架搭设做到有据可依，使每个工序都处于受控状态，为科学合理指导排架搭设而编制本方案.2、适用范围:本方案适用于葛洲坝集团股份有限公司普洱换流站工程脚手架搭设施工3、编制依据：1、设计图纸及施工说明2、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20013、葛洲坝集团股份有限公司普洱换流站工程施工组织设计第二章、工程概况本工程位于普洱市龙潭乡,房屋建筑面积共计 10858 平方米，有 9个单位建筑物，均为框架结构.建筑物尺寸及基本情况如下表示:序号工程名称层数建筑物高度（m）建筑物面积（m2）1综合楼四层16。2545572特种材料库单层7。198.23汽车库单层7714。84警卫及传达室单层4.338。65第一继电小室单层6.1423。26第二继电小室单层6。1433.27380V 公用配电及开关柜室单层5。75248。38综合水泵房单层5。1714。89二次备品库两层9。218829.2第三章、外排架设计1 外排架概况及材料要求外排架采纳双排 Ф48×3.5 钢管搭设，节点以钢管扣件连结，施工走道作业层采纳脚手板(脚手板以铁丝绑扎在钢管架上）。作业层的施工荷载设计值 约为 2.5kN/m ，钢管单杆轴向承载力限制在 1.5t 以下。外排架最高高度为17m。 钢管的尺寸、表面质量和外形应符合《建筑施工扣件式钢管排架安全技术规 范》(JGJ130—2001;J84-2001）第 8。1。1、8。1.2 条的规定。连接扣件不得有裂纹、气孔,不宜有砂眼、浇冒口残余披缝，毛刺、氧化皮等清除洁净。扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好,当扣件夹紧钢管时,开口处的最小距离应不小于 0。5mm。扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于 1mm.钢管弯曲、压扁、有裂...
