排水沟施工方案施工方案

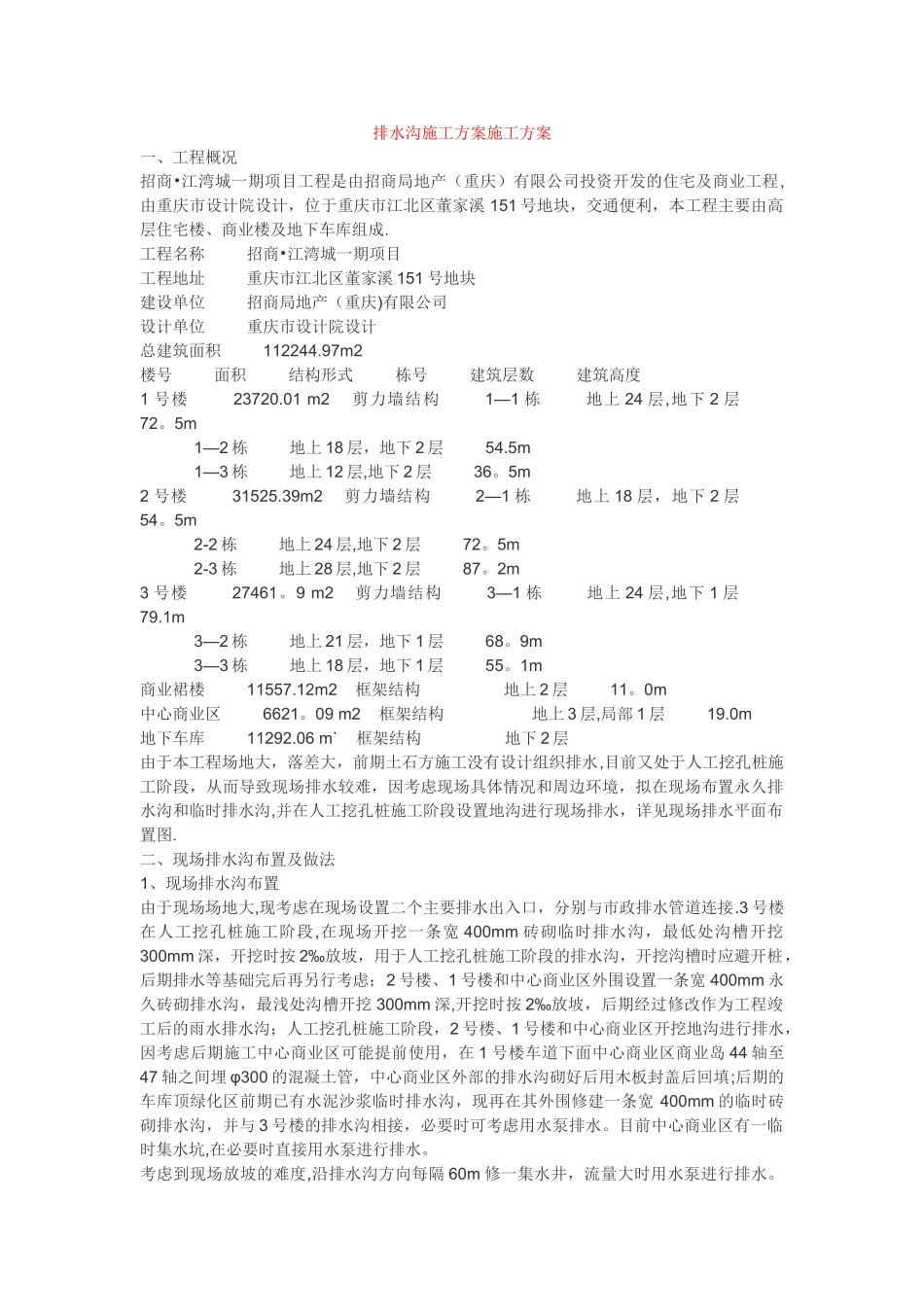

排水沟施工方案施工方案一、工程概况招商•江湾城一期项目工程是由招商局地产（重庆）有限公司投资开发的住宅及商业工程,由重庆市设计院设计，位于重庆市江北区董家溪 151 号地块，交通便利，本工程主要由高层住宅楼、商业楼及地下车库组成.工程名称 招商•江湾城一期项目工程地址 重庆市江北区董家溪 151 号地块建设单位 招商局地产（重庆)有限公司设计单位 重庆市设计院设计总建筑面积 112244.97m2楼号 面积 结构形式 栋号 建筑层数 建筑高度1 号楼 23720.01 m2 剪力墙结构 1—1 栋 地上 24 层,地下 2 层 72。5m 1—2 栋 地上 18 层，地下 2 层 54.5m 1—3 栋 地上 12 层,地下 2 层 36。5m2 号楼 31525.39m2 剪力墙结构 2—1 栋 地上 18 层，地下 2 层 54。5m 2-2 栋 地上 24 层,地下 2 层 72。5m 2-3 栋 地上 28 层,地下 2 层 87。2m3 号楼 27461。9 m2 剪力墙结构 3—1 栋 地上 24 层,地下 1 层 79.1m 3—2 栋 地上 21 层，地下 1 层 68。9m 3—3 栋 地上 18 层，地下 1 层 55。1m商业裙楼 11557.12m2 框架结构 地上 2 层 11。0m中心商业区 6621。09 m2 框架结构 地上 3 层,局部 1 层 19.0m地下车库 11292.06 m` 框架结构 地下 2 层 由于本工程场地大，落差大，前期土石方施工没有设计组织排水,目前又处于人工挖孔桩施工阶段，从而导致现场排水较难，因考虑现场具体情况和周边环境，拟在现场布置永久排水沟和临时排水沟,并在人工挖孔桩施工阶段设置地沟进行现场排水，详见现场排水平面布置图.二、现场排水沟布置及做法1、现场排水沟布置由于现场场地大,现考虑在现场设置二个主要排水出入口，分别与市政排水管道连接.3 号楼在人工挖孔桩施工阶段,在现场开挖一条宽 400mm 砖砌临时排水沟，最低处沟槽开挖300mm 深，开挖时按 2‰放坡，用于人工挖孔桩施工阶段的排水沟，开挖沟槽时应避开桩，后期排水等基础完后再另行考虑；2 号楼、1 号楼和中心商业区外围设置一条宽 400mm 永久砖砌排水沟，最浅处沟槽开挖 300mm 深,开挖时按 2‰放坡，后期经过修改作为工程竣工后的雨水排水沟；人工挖孔桩施工阶段，2 号楼、1 号楼和中心商业区开挖地沟进行排水，因考虑后期施工中心商业区可能提前使用，在 1 号楼车道下面中心商业区商业岛 44 轴至47 轴之间埋 φ300 的混凝土管，中心商业区外部的排水沟砌好后...
