接地防雷施工方案

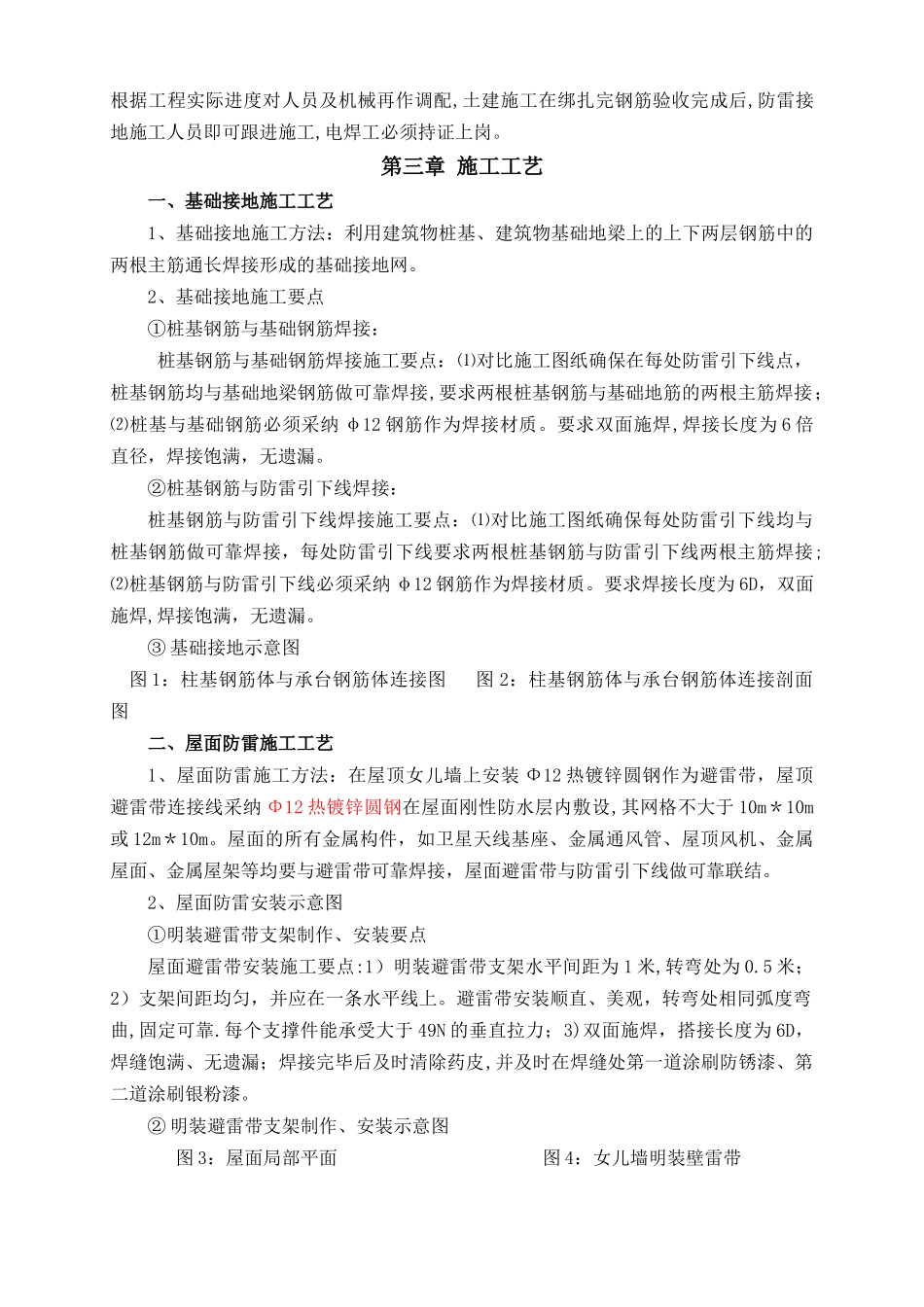

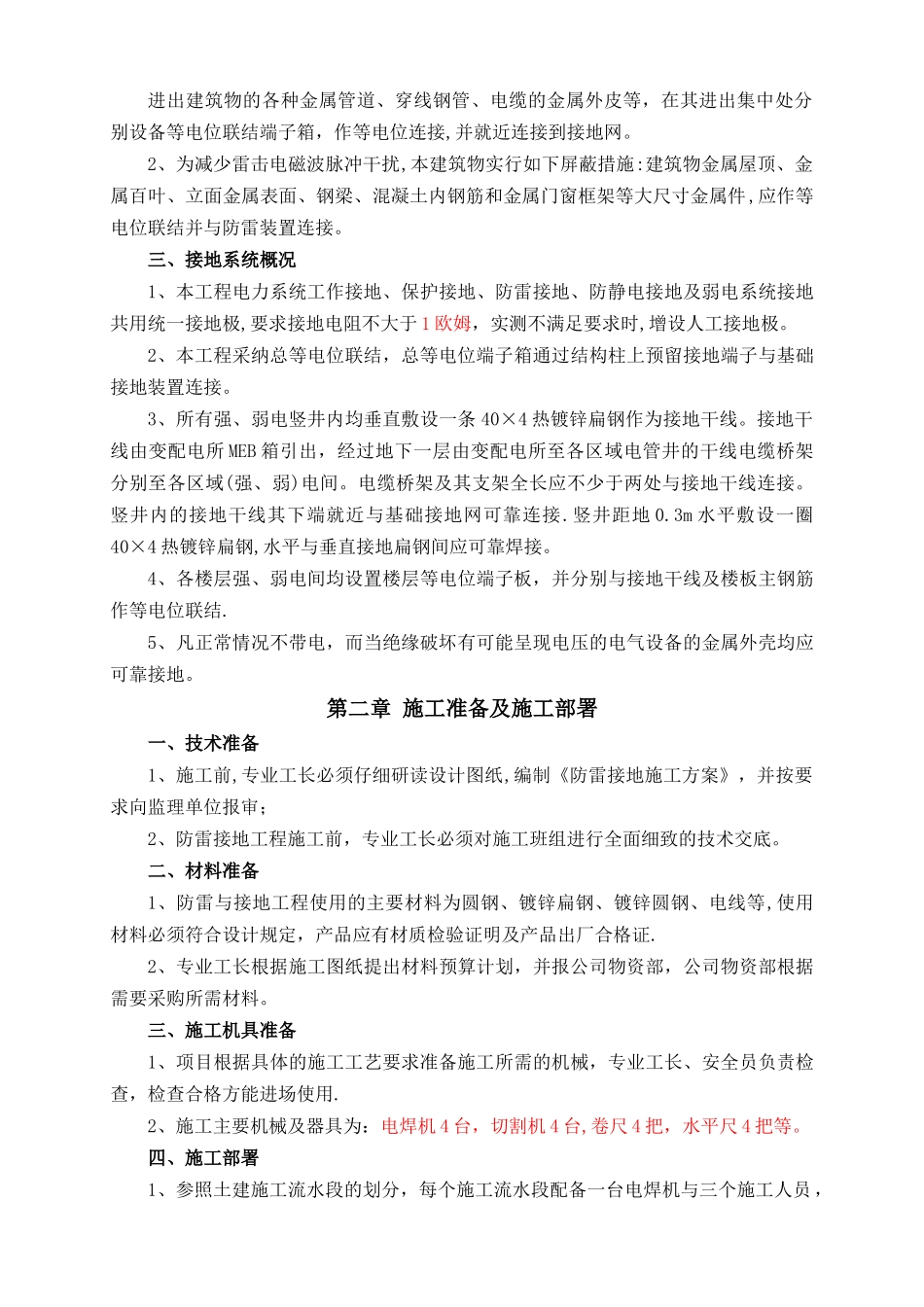

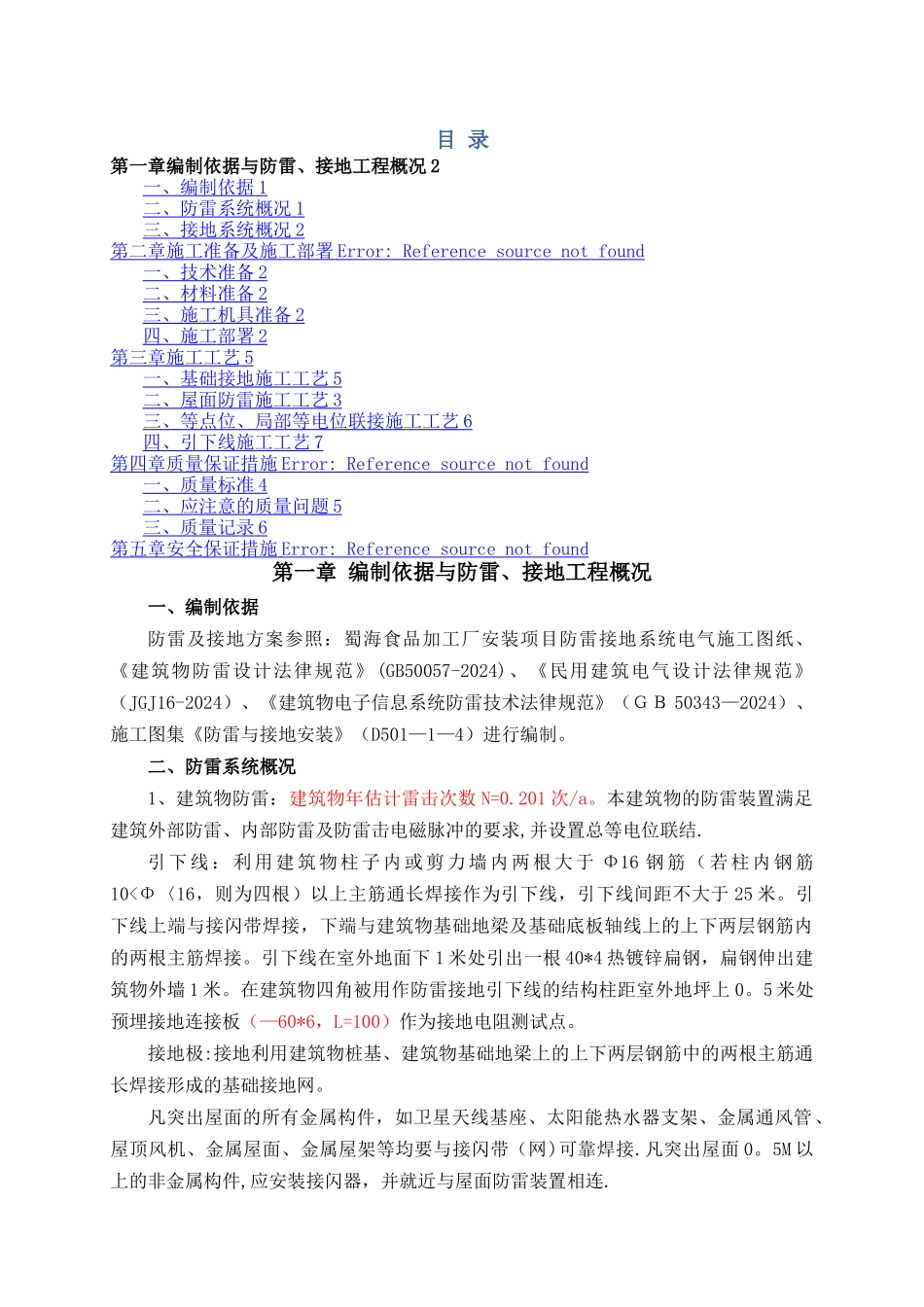

目 录第一章编制依据与防雷、接地工程概况 2一、编制依据 1 二、防雷系统概况 1 三、接地系统概况 2 第二章施工准备及施工部署 Error: Reference source not found 一、技术准备 2 二、材料准备 2 三、施工机具准备 2 四、施工部署 2 第三章施工工艺 5 一、基础接地施工工艺 5 二、屋面防雷施工工艺 3 三、等点位、局部等电位联接施工工艺 6 四、引下线施工工艺 7 第四章质量保证措施 Error: Reference source not found 一、质量标准 4 二、应注意的质量问题 5 三、质量记录 6 第五章安全保证措施 Error: Reference source not found 第一章 编制依据与防雷、接地工程概况一、编制依据防雷及接地方案参照：蜀海食品加工厂安装项目防雷接地系统电气施工图纸、《建筑物防雷设计法律规范》 (GB50057-2024)、《民用建筑电气设计法律规范》（JGJ16-2024）、《建筑物电子信息系统防雷技术法律规范》（ＧＢ 50343—2024）、施工图集《防雷与接地安装》（D501—1—4）进行编制。二、防雷系统概况1、建筑物防雷：建筑物年估计雷击次数 N=0.201 次/a。本建筑物的防雷装置满足建筑外部防雷、内部防雷及防雷击电磁脉冲的要求,并设置总等电位联结.引下线：利用建筑物柱子内或剪力墙内两根大于 Φ16 钢筋（若柱内钢筋10<Φ〈16，则为四根）以上主筋通长焊接作为引下线，引下线间距不大于 25 米。引下线上端与接闪带焊接，下端与建筑物基础地梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接。引下线在室外地面下 1 米处引出一根 40*4 热镀锌扁钢，扁钢伸出建筑物外墙 1 米。在建筑物四角被用作防雷接地引下线的结构柱距室外地坪上 0。5 米处预埋接地连接板（—60*6，L=100）作为接地电阻测试点。接地极:接地利用建筑物桩基、建筑物基础地梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网。凡突出屋面的所有金属构件，如卫星天线基座、太阳能热水器支架、金属通风管、屋顶风机、金属屋面、金属屋架等均要与接闪带（网)可靠焊接.凡突出屋面 0。5M 以上的非金属构件,应安装接闪器，并就近与屋面防雷装置相连.进出建筑物的各种金属管道、穿线钢管、电缆的金属外皮等，在其进出集中处分别设备等电位联结端子箱，作等电位连接,并就近连接到接地网。2、为减少雷击电磁波脉冲干扰,本建筑物实行如下屏蔽措施:建筑物金属屋顶、金属百叶、立面金属表面、钢梁、混凝土内钢筋和金属门窗框架...
