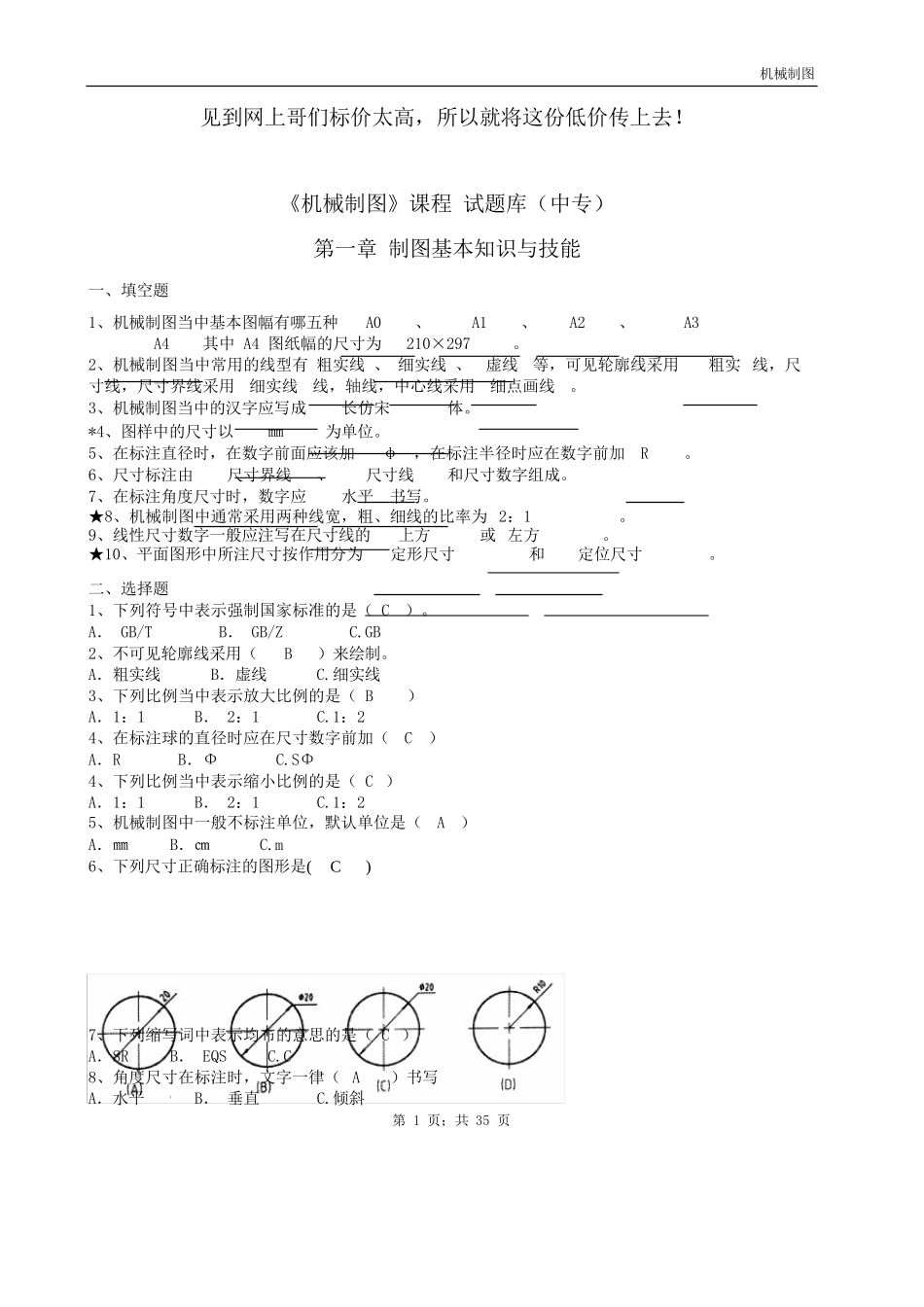

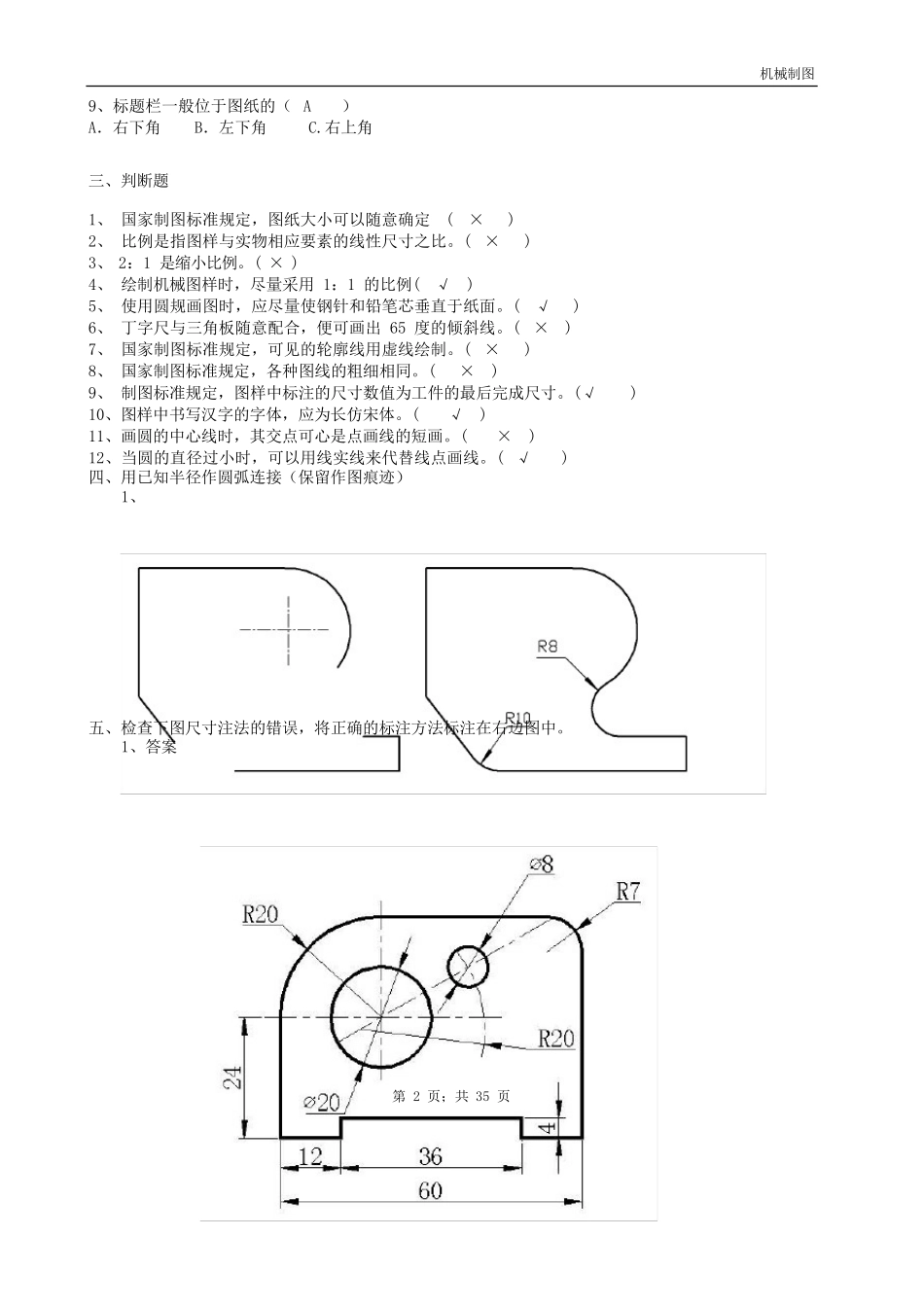

机械制图见到网上哥们标价太高，所以就将这份低价传上去！《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种A0、A1、A2、A3A4其中A4图纸幅的尺寸为210×297。2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。3、机械制图当中的汉字应写成长仿宋体。*4、图样中的尺寸以㎜为单位。5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加R。6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。7、在标注角度尺寸时，数字应水平书写。★8、机械制图中通常采用两种线宽，粗、细线的比率为2：1。9、线性尺寸数字一般应注写在尺寸线的上方或左方。★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。二、选择题1、下列符号中表示强制国家标准的是（C）。A．GB/TB．GB/ZC.GB2、不可见轮廓线采用（B）来绘制。A．粗实线B．虚线C.细实线3、下列比例当中表示放大比例的是（B）A．1：1B．2：1C.1：24、在标注球的直径时应在尺寸数字前加（C）A．RB．ΦC.SΦ4、下列比例当中表示缩小比例的是（C）A．1：1B．2：1C.1：25、机械制图中一般不标注单位，默认单位是（A）A．㎜B．㎝C.m6、下列尺寸正确标注的图形是(C)7、下列缩写词中表示均布的意思的是（C）A．SRB．EQSC.C8、角度尺寸在标注时，文字一律（A）书写A．水平B．垂直C.倾斜第1页；共35页机械制图9、标题栏一般位于图纸的（A）A．右下角B．左下角C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定(×)2、比例是指图样与实物相应要素的线性尺寸之比。(×)3、2：1是缩小比例。(×)4、绘制机械图样时，尽量采用1：1的比例(√)5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。(√)6、丁字尺与三角板随意配合，便可画出65度的倾斜线。(×)7、国家制图标准规定，可见的轮廓线用虚线绘制。(×)8、国家制图标准规定，各种图线的粗细相同。(×)9、制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。(√)10、图样中书写汉字的字体，应为长仿宋体。(√)11、画圆的中心线时，其交点可心是点画线的短画。(×)12、当圆的直径过小时，可以用线实线来代替线点画线。(√)四、用已知半径作圆弧连接（保留作图痕迹）1、五、检查下图尺寸注法的错误，将正确的标注方法标注在右边图中。1、答案第2页；共35页机械制图2、《机械制图》课程试题库第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法。2、当直线平行于投影面时，其投影反映实长，这种性质叫实形性，当直线垂直投影面时，其投影为一点，这种性质叫积聚性，当平面倾斜于投影面时，其投影为缩短的直线（原图的类似行），这种性质叫类似性。3、主视图所在的投影面称为正立投影面，简称正面，用字母V表示，俯视图所在的投影面称为水平投影面，简称水平面，用字母H表示。左视图所在的投影面称为侧立投影面简称侧面，用字母W表示。*4、三视图的投影规律是：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等。5、零件有长宽高三个方向的尺寸，主视图上只能反映零件的长和高，俯视图上只能反映零件的长和宽，左视图上只能反映零件的宽和高。★6、零件有上、下、左、右、前、后六个方位，在主视图上只能反映零件的上下左右方位，俯视图上只能反映零件的前后左右方位。7、直线按其对三个投影面的相对位置关系不同，可分为投影面的平行线、投影面的垂直线、一般位置直线。8、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的垂直线。9、与正面垂直的直线，与其它两个投影面一定平行，这样的直线称为正垂线。10、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为第3页；共35页机械制图正平线、水平线、侧平线。11、与三个投影面都倾斜的直线称为一般位置直线。12、空间平面按其对三个投影面的相对位置不同，可分投影面的平行面、投影面的垂直面一般位置...
