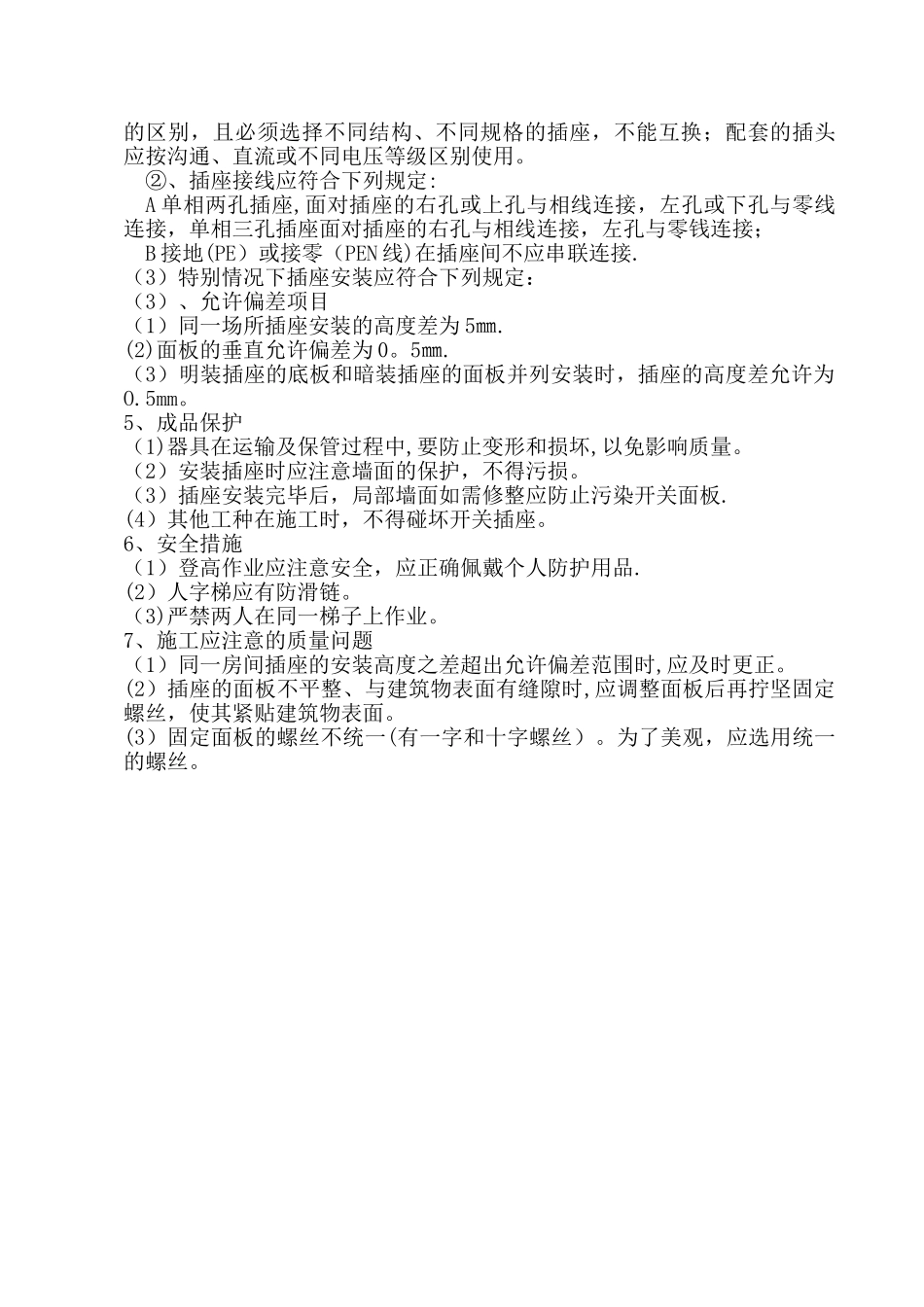

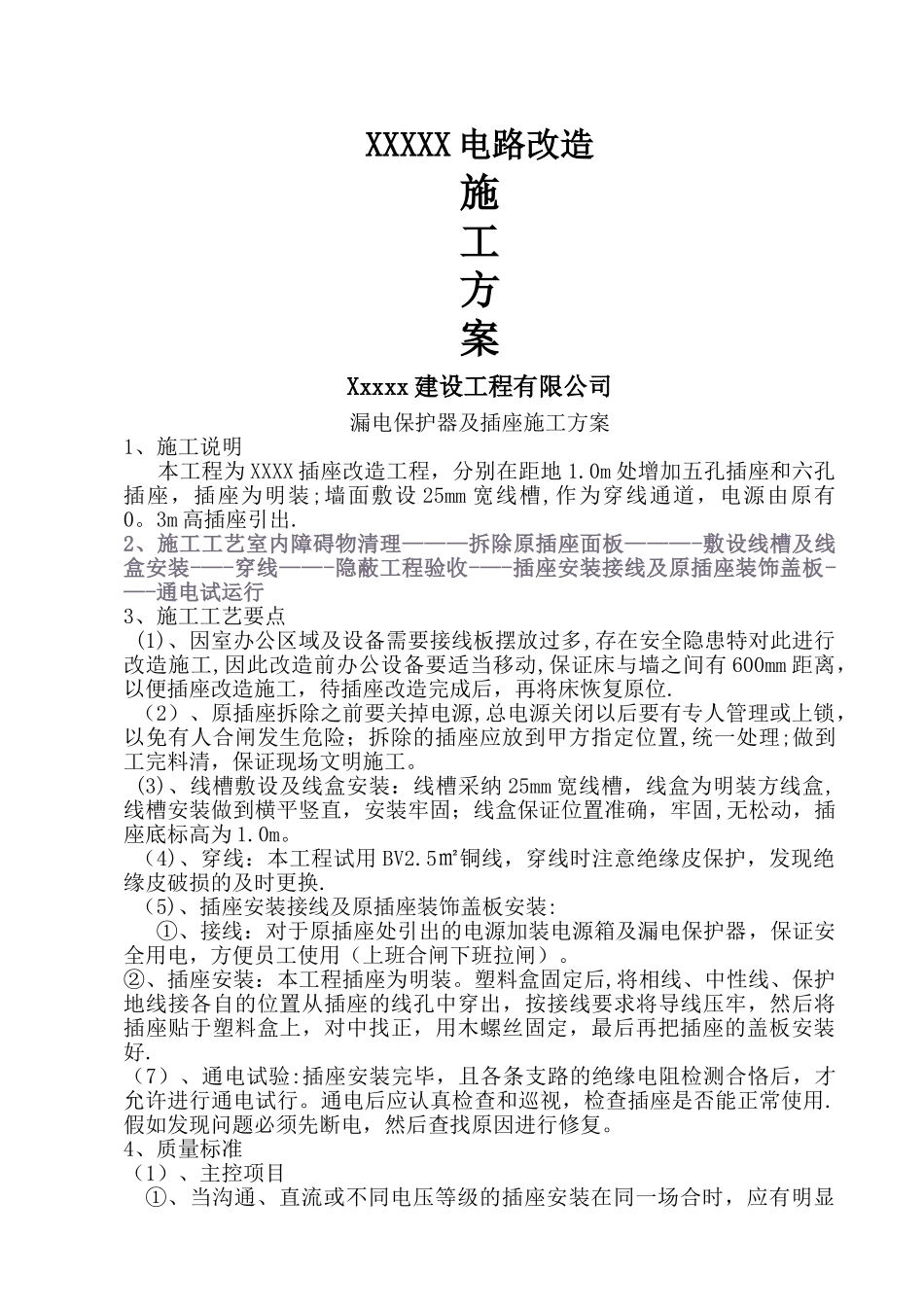

XXXXX 电路改造施工方案Xxxxx 建设工程有限公司漏电保护器及插座施工方案1、施工说明 本工程为 XXXX 插座改造工程，分别在距地 1.0m 处增加五孔插座和六孔插座，插座为明装;墙面敷设 25mm 宽线槽,作为穿线通道，电源由原有0。3m 高插座引出.2、施工工艺室内障碍物清理———拆除原插座面板———-敷设线槽及线盒安装-—-穿线——-隐蔽工程验收-—-插座安装接线及原插座装饰盖板-—-通电试运行3、施工工艺要点 (1)、因室办公区域及设备需要接线板摆放过多,存在安全隐患特对此进行改造施工,因此改造前办公设备要适当移动,保证床与墙之间有 600mm 距离，以便插座改造施工，待插座改造完成后，再将床恢复原位.（2）、原插座拆除之前要关掉电源,总电源关闭以后要有专人管理或上锁，以免有人合闸发生危险；拆除的插座应放到甲方指定位置,统一处理;做到工完料清，保证现场文明施工。(3)、线槽敷设及线盒安装：线槽采纳 25mm 宽线槽，线盒为明装方线盒,线槽安装做到横平竖直，安装牢固；线盒保证位置准确，牢固,无松动，插座底标高为 1.0m。（4)、穿线：本工程试用 BV2.5㎡铜线，穿线时注意绝缘皮保护，发现绝缘皮破损的及时更换.（5)、插座安装接线及原插座装饰盖板安装:①、接线：对于原插座处引出的电源加装电源箱及漏电保护器，保证安全用电，方便员工使用（上班合闸下班拉闸）。②、插座安装：本工程插座为明装。塑料盒固定后,将相线、中性线、保护地线接各自的位置从插座的线孔中穿出，按接线要求将导线压牢，然后将插座贴于塑料盒上，对中找正，用木螺丝固定，最后再把插座的盖板安装好.（7）、通电试验:插座安装完毕，且各条支路的绝缘电阻检测合恪后，才允许进行通电试行。通电后应认真检查和巡视，检查插座是否能正常使用.假如发现问题必须先断电，然后查找原因进行修复。4、质量标准 （1）、主控项目①、当沟通、直流或不同电压等级的插座安装在同一场合时，应有明显的区别，且必须选择不同结构、不同规格的插座，不能互换；配套的插头应按沟通、直流或不同电压等级区别使用。 ②、插座接线应符合下列规定:A 单相两孔插座,面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接，单相三孔插座面对插座的右孔与相线连接，左孔与零钱连接；B 接地(PE）或接零（PEN 线)在插座间不应串联连接.（3）特别情况下插座安装应符合下列规定：（3）、允许偏差项目 （1）同一场所插座安装的高度差为 5㎜.(2)面板的垂直允许偏差为 0...
