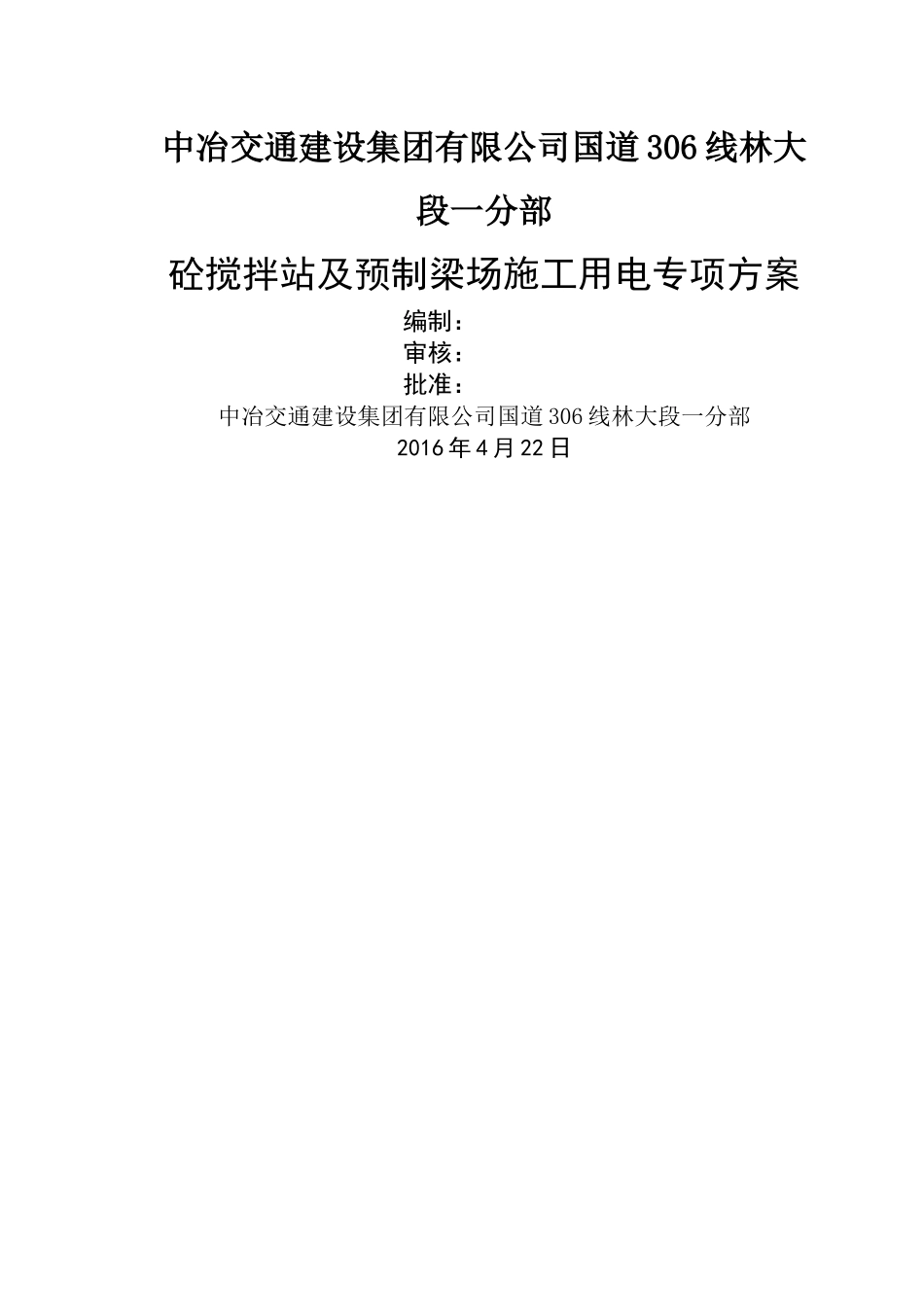

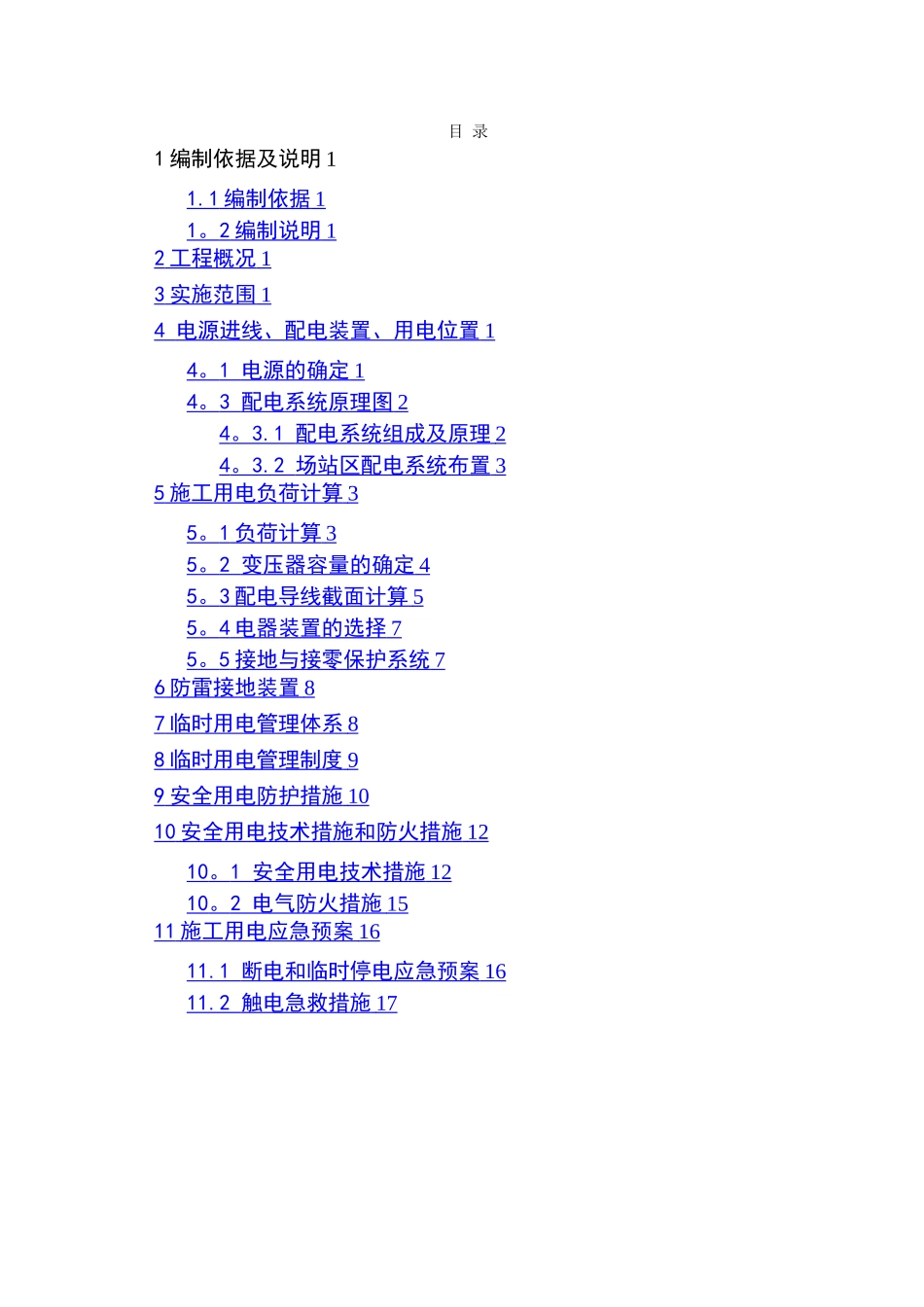

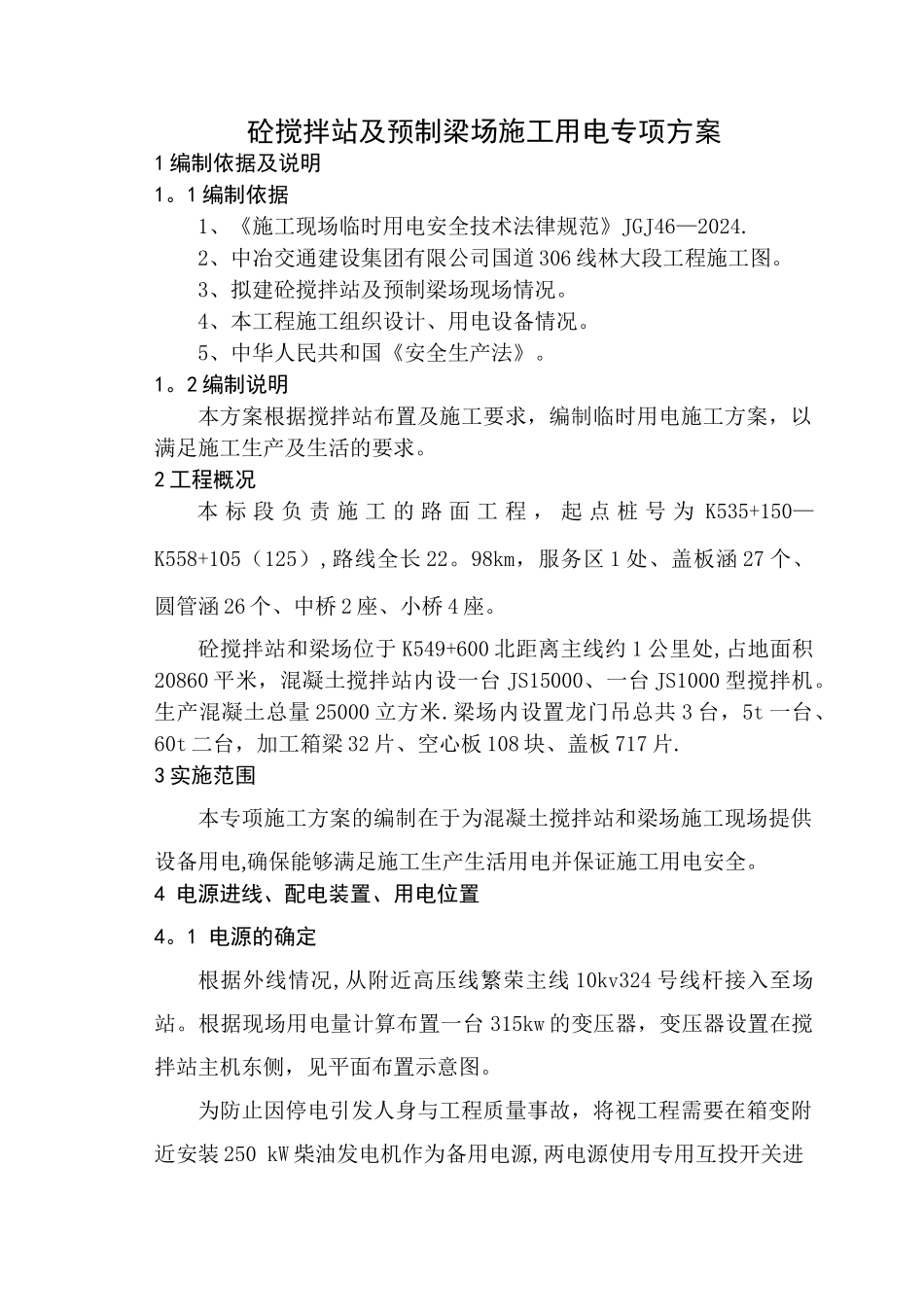

中冶交通建设集团有限公司国道 306 线林大段一分部砼搅拌站及预制梁场施工用电专项方案编制:审核:批准:中冶交通建设集团有限公司国道 306 线林大段一分部2016 年 4 月 22 日目 录1 编制依据及说明 11.1 编制依据 1 1 。 2 编制说明 1 2 工程概况 1 3 实施范围 1 4 电源进线、配电装置、用电位置 1 4 。 1 电源的确定 1 4 。 3 配电系统原理图 2 4 。 3.1 配电系统组成及原理 2 4 。 3.2 场站区配电系统布置 3 5 施工用电负荷计算 3 5 。 1 负荷计算 3 5 。 2 变压器容量的确定 4 5 。 3 配电导线截面计算 5 5 。 4 电器装置的选择 7 5 。 5 接地与接零保护系统 7 6 防雷接地装置 8 7 临时用电管理体系 8 8 临时用电管理制度 9 9 安全用电防护措施 10 10 安全用电技术措施和防火措施 12 10 。 1 安全用电技术措施 12 10 。 2 电气防火措施 15 11 施工用电应急预案 16 11.1 断电和临时停电应急预案 16 11.2 触电急救措施 17 砼搅拌站及预制梁场施工用电专项方案1 编制依据及说明1。1 编制依据1、《施工现场临时用电安全技术法律规范》JGJ46—2024.2、中冶交通建设集团有限公司国道 306 线林大段工程施工图。3、拟建砼搅拌站及预制梁场现场情况。4、本工程施工组织设计、用电设备情况。5、中华人民共和国《安全生产法》。1。2 编制说明本方案根据搅拌站布置及施工要求,编制临时用电施工方案,以满足施工生产及生活的要求。2 工程概况本 标 段 负 责 施 工 的 路 面 工 程 , 起 点 桩 号 为 K535+150—K558+105(125),路线全长 22。98km,服务区 1 处、盖板涵 27 个、圆管涵 26 个、中桥 2 座、小桥 4 座。砼搅拌站和梁场位于 K549+600 北距离主线约 1 公里处,占地面积20860 平米,混凝土搅拌站内设一台 JS15000、一台 JS1000 型搅拌机。生产混凝土总量 25000 立方米.梁场内设置龙门吊总共 3 台,5t 一台、60t 二台,加工箱梁 32 片、空心板 108 块、盖板 717 片.3 实施范围本专项施工方案的编制在于为混凝土搅拌站和梁场施工现场提供设备用电,确保能够满足施工生产生活用电并保证施工用电安全。4 电源进线、配电装置、用电位置4。1 电源的确定根据外线情况,从附近高压线繁荣主线 10kv324 号线杆接入至场站。根据现场用电量计算布置一台 315kw 的变压器,变压...
