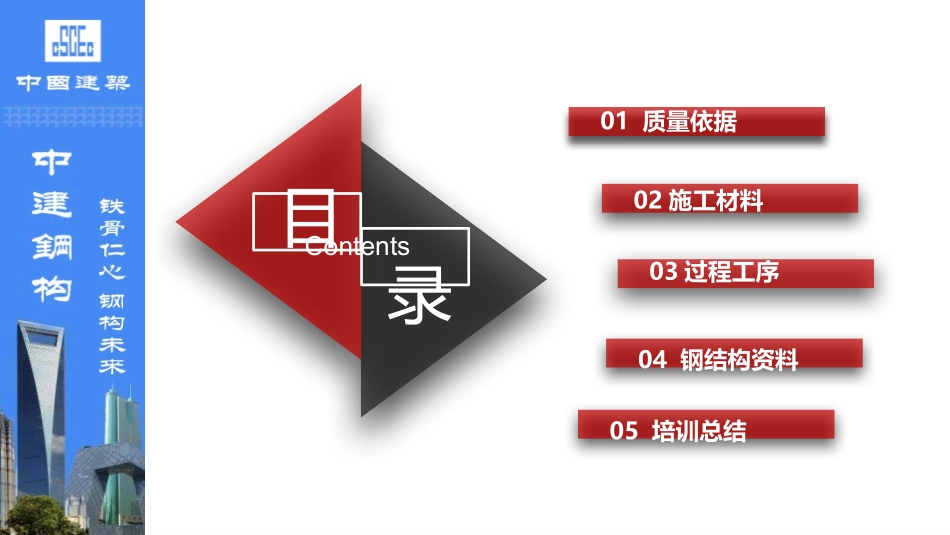

钢结构施工质量培训培训人：王伟宇目录Contents01质量依据02施工材料03过程工序04钢结构资料05培训总结一、质量依据1图纸设计总说明2合同3规范工程结构形式（钢框架结构体系）；钢材材质（梁柱及节点采用Q345B，其余支撑结构采用Q235B）；螺栓采用10.9S大六角型高强螺栓连接副…质量目标；质量创优GB/50755钢结构工程施工规范GB/50205钢结构工程施工质量验收规范1.1、钢板原材进场资料外观尺寸偏差是否复试需要提供钢材的材质单（生产厂家、炉批号、钢板型号、化学成分、力学性能等），另外第一批需要提供厂家资质（营业执照、机构代码证、安全生产许可证、信用证、相关部门颁发的资质证）当钢材的表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度负允许偏差值的1/2；钢材端边或断口处不应有分层、夹渣等缺陷。每一品种、规格的钢板抽查5处；允许偏差应符合其产品标准的要求（GB/T11263-2005热轧H型钢）是小知识钢的牌号由代表屈服强度的汉语拼音字母、屈服强度数值、质量等级三部分组成。例如：Q345D（字母越往后质量等级越高，排名依据是钢板冲击性能）二、施工材料1.2、钢板复试检测项目1、力学检测：拉伸、弯曲、冲击（钢板有厚度方向性能要求时需做Z向性能检测）2、化学成分：C、Si、Mn、P、S二、施工材料2.1、焊接材料小知识不同强度的钢材焊接时，焊接材料的强度应按强度较低的钢材选用。1、融敷金属力学检测：拉伸、冲击2、融敷金属化学成分检测检测项目二、施工材料3.1、钢构件资料外观尺寸偏差是否复试检查构件发货清单（数量）；检查构件出厂合格证是否齐全；检查构件焊缝探伤报告（临时报告）1、带涂层构件外观质量检查（涂层的完整性；检查构件的螺栓连接部位、焊接接口部位是否保护得当）2、无涂装构件外观质量检查（表面应无锈蚀、麻点、磕碰损伤、割伤、焊渣、飞溅、毛刺、氧化铁未清理等)3、焊缝外观质量检查（不得有漏焊、未熔合、咬边、气孔、焊瘤、焊疤等）每一品种、规格的钢板抽查5处；允许偏差应符合其产品标准的要求（GB/T11263-2005热轧H型钢）否小知识钢构件探伤报告一般较晚才能出具，当构件出厂时，必须配套带探伤临时报告、构件清单和出厂合格证。二、施工材料3.2钢构件质量缺陷照片油漆流挂缺陷误涂、漏涂缺陷油漆损伤缺陷油漆返锈缺陷二、施工材料3.2钢构件质量缺陷照片漏焊焊疤飞溅未清理焊缝咬边焊缝气孔二、施工材料4.1、高强螺栓资料外观是否复试厂家资质；产品合格证；高强螺栓检测报告；原材质保书螺栓、螺母、垫圈外观表面应涂油保护，不应出现生锈和沾染赃物，螺纹不应损伤。需要小知识高强螺栓按施工工艺分为大六角高强螺栓和扭剪型高强螺栓；按受力状态分为摩擦型高强螺栓和承压型高强螺栓。（大六角两个垫圈）二、施工材料4.2高强螺栓复试检测项目1、扭剪型高强螺栓：紧固轴力试验GB/T3632-2008（8套/组）2、大六角高强螺栓：扭矩系数试验（0.11~0.15）GB/T1231-2006（8套/组）二、施工材料4.3抗滑移系数试验抗滑移系数试验：每2000t钢材取一组，每组3个试件（依据GB/T50205）图纸设计总说明要求抗滑移系数≧0.4二、施工材料5.1防火涂料定义：①超薄型钢结构防火涂料：涂层厚度小于或等于3mm;②薄型钢结构防火涂料：涂层厚度大于3mm且小于或等于7mm;③厚型钢结构防火涂料：涂层厚度大于7mm且小于或等于45mm.(以上三种均分室内型与室外型)检测项目：厚型：粘结强度和抗压强度（500t）薄型：粘结强度（100t）二、施工材料三、工序质量-安装篇1.1控制要点预埋件（地脚螺栓）位置复核钢柱钢梁安装精度（坐标、垂直度、标高）三、工序质量-安装篇1.2质量通病（构件变形损伤）原因：构件运输、卸车过程中未采取有效保护措施。标准：运输、卸车过程中，不应造成构件变形、油漆损伤。控制方法：1构件运输、卸车应注意支撑点的设置；2构件运输、卸车应注意成品打包保护。三、工序质量-安装篇1.3质量问题（随意切割钢梁）原因：1构件制造尺寸超差；2现场安装校正操作有误。标准：不允许现场随意切割。控制方法：1加强构件进场验收；2加强过程安装测量验收。三、工序质量-安装篇1.4质量通病（钢柱对接错口超差）原...
