支撑模板架搭设和验算方案

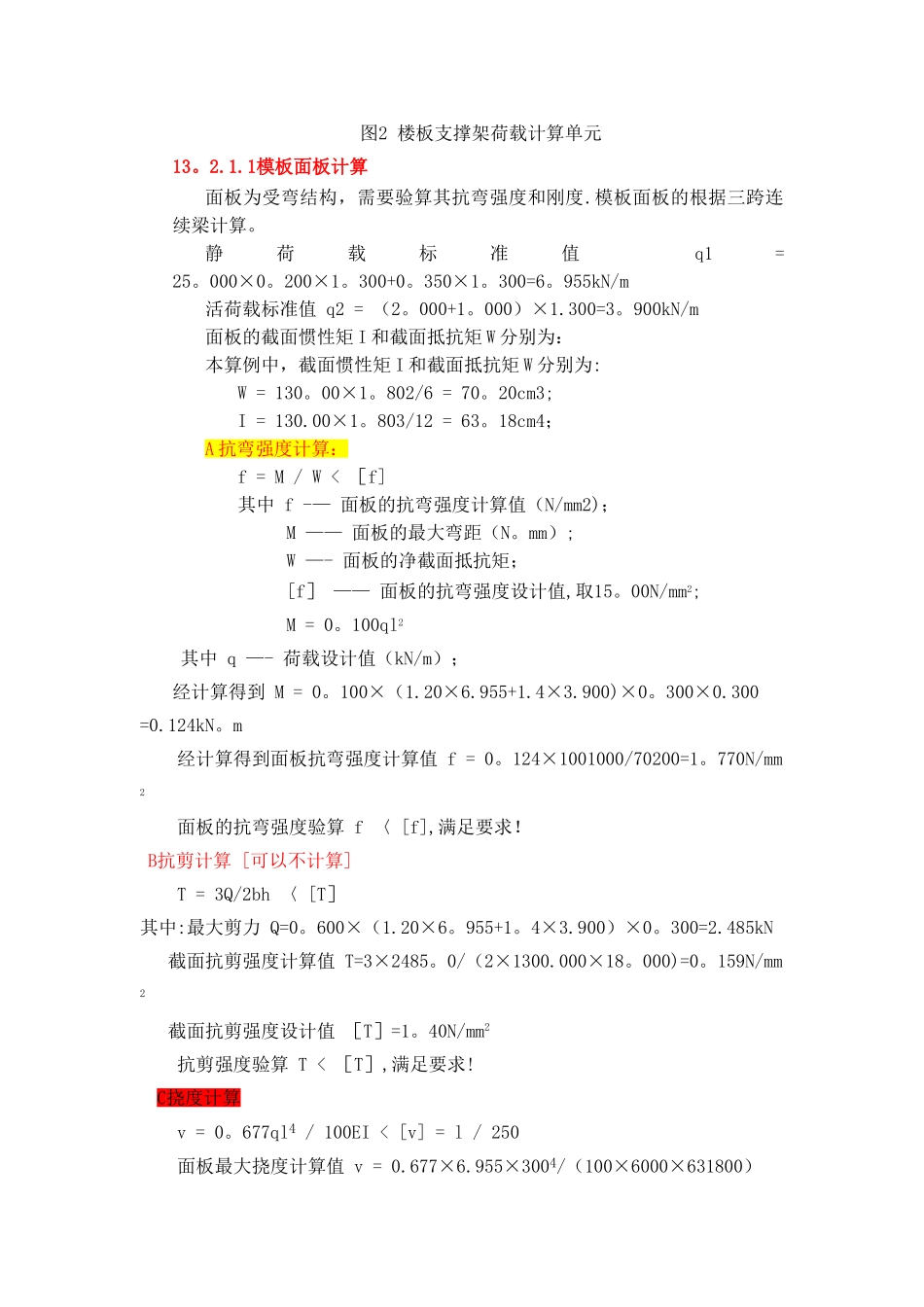

13 支撑模板架搭设和验算方案为确保模板支撑体系安全可靠，对下列位置的模板架搭设编制专项施工方案并对主要杆件进行受力验算.13.1 搭设方案本工程的架子采纳满堂脚手架。钢管采纳直径 d=48mm，壁厚 δ=3。5mm的钢管，有严重锈蚀、弯曲、压扁或有裂缝的钢管严禁使用，选用的扣件要有出厂合格证，禁止使用有脆裂、变形、滑丝的扣件，扣件表面应进行防锈处理，扣件活动部位应能灵活旋转，当扣件夹紧钢管时,开口处的最小距离不小于 5mm。 13.2 脚手架的结构计算满堂脚手架将直接搭设楼板上。满堂架主要杆件有立杆、横杆、扫地杆和剪刀撑。在满堂脚手架的搭设过程中，满堂脚手架的钢管立杆不得直接立于楼板面上,必须在立杆下加设 100×50 的木方作为垫木，支撑楼板的钢管立杆顶部采纳可调顶座.下图所示，梁底模木方采纳 50×100 的木方，间距 250mm，在所有的梁底设二道支撑横杆，与立杆上下两扣件扣牢，使之形成复扣。板底采纳木方规格同梁，木方长度顺着结构宽度方向摆放,间距为 400,并长出结构侧边300~500mm，以便侧模加斜撑用，木方上满铺模板。13.2。1 标准层模板支撑计算依据：《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）。《施工技术》2024。3.《扣件式钢管模板高支撑架设计和使用安全》（杜荣军).计算参数：模板支架搭设高度为 3。1m,立杆的纵距 b=1。30m，立杆的横距 l=1.30m，立杆的步距 h=1。50m。面板厚度 18mm，剪切强度 1。4N/mm2，抗弯强度 15。0N/mm2，弹性模量6000。0N/mm4。木方 50×80mm，间距 300mm，剪切强度 1。6N/mm2，抗弯强度 13。0N/mm2，弹性模量 9500.0N/mm4。梁顶托采纳 10 号工字钢.模板自重 0。35kN/m2，混凝土钢筋自重 25.00kN/m3，施工活荷载3.00kN/m2。扣件计算折减系数取 1.00。采纳的钢管类型为 48×3。5。图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元13。2.1.1模板面板计算面板为受弯结构，需要验算其抗弯强度和刚度.模板面板的根据三跨连续梁计算。静荷载标准值 q1 = 25。000×0。200×1。300+0。350×1。300=6。955kN/m活荷载标准值 q2 = （2。000+1。000）×1.300=3。900kN/m面板的截面惯性矩 I 和截面抵抗矩 W 分别为：本算例中，截面惯性矩 I 和截面抵抗矩 W 分别为:W = 130。00×1。802/6 = 70。20cm3;I = 130.00×1。803/12 = 63。18cm4；A 抗弯强度计算：f = M / W < ［f]其中 f -— 面板的抗弯强度计算值（...
