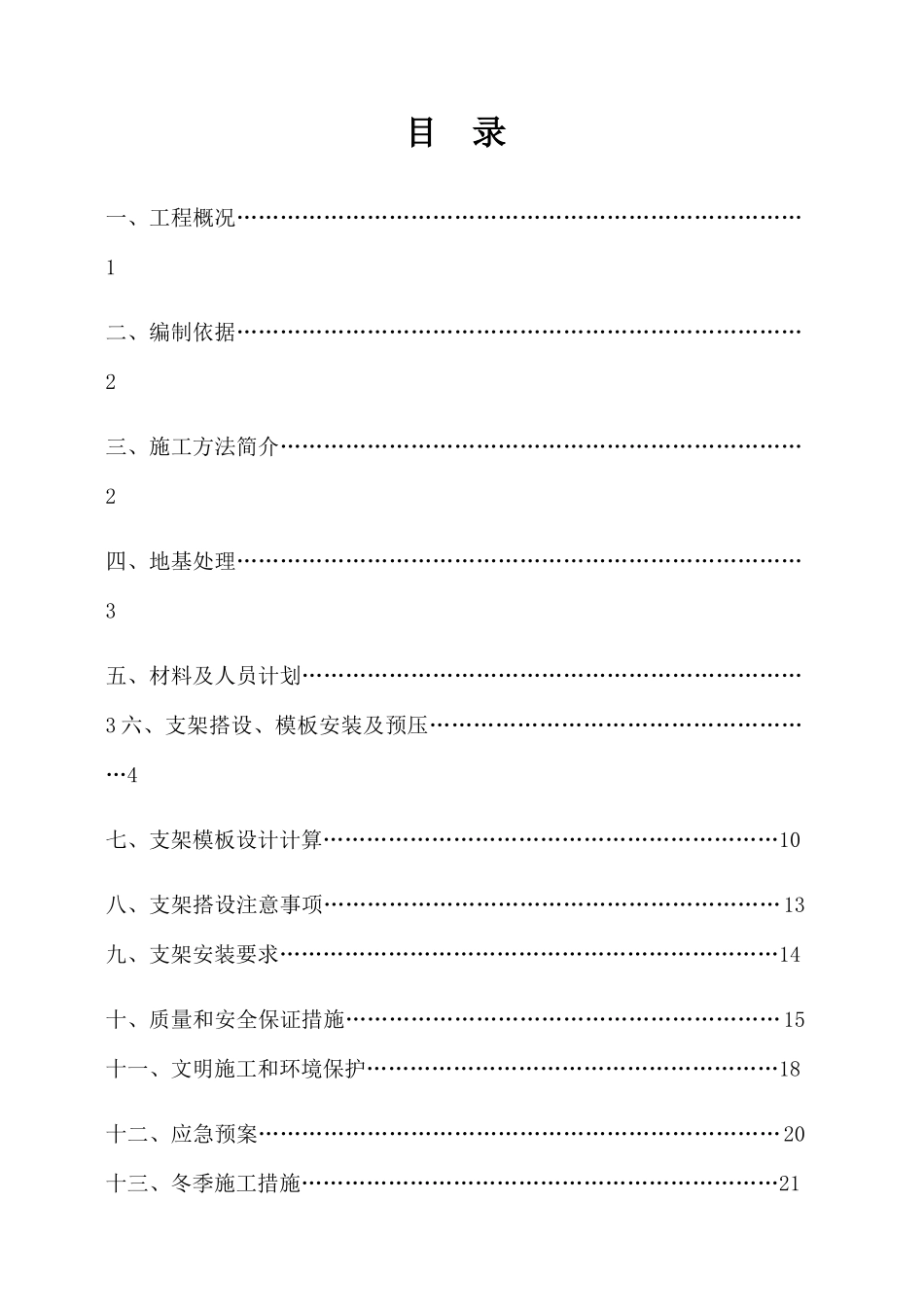

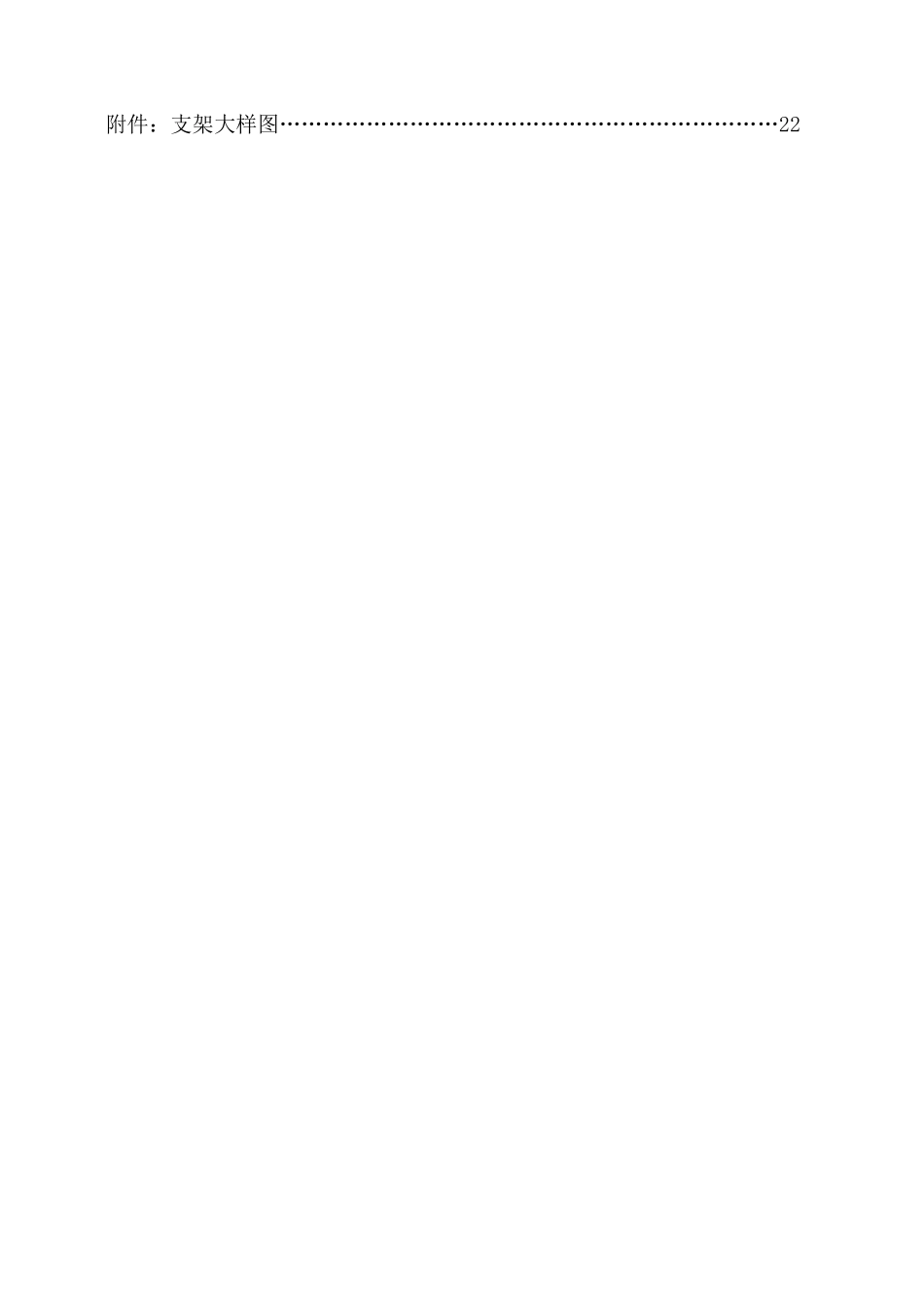

G209 宣恩县高罗乡绕镇公路桥梁工程龙 河 二 桥支架专项施工方案 编制： 复核： 审核: 批准：2024 年 11 月 15 日目 录一、工程概况……………………………………………………………………1二、编制依据……………………………………………………………………2三、施工方法简介………………………………………………………………2四、地基处理……………………………………………………………………3五、材料及人员计划……………………………………………………………3 六、支架搭设、模板安装及预压………………………………………………4七、支架模板设计计算………………………………………………………10八、支架搭设注意事项………………………………………………………13九、支架安装要求……………………………………………………………14十、质量和安全保证措施……………………………………………………15十一、文明施工和环境保护…………………………………………………18十二、应急预案………………………………………………………………20十三、冬季施工措施…………………………………………………………21附件：支架大样图……………………………………………………………22支架专项施工方案一、工程概况1、地理位置宣恩县高罗乡龙河二桥位于宣恩县高罗乡龙河村,跨越龙河,此桥建成后，给两岸百姓出行及促进集镇经济和文化的进展带来便利条件.桥位区位于高罗乡居民生活集镇,两岸地形整体较缓,河谷呈宽缓的 U 型，其汇水面积较大.2、技术标准桥 梁 中 心 桩 号 为 K0+525, 桥 跨 全 长 47m, 桥 梁 全 宽 为 9m 行 车 道+2×1.75m 人行道，共计 12。5m，设计荷载等级：公路-Ⅰ 级.0#桥台、1＃、2#桥墩基础采纳钻孔灌注桩基础，桩基础入岩嵌入深度≥2.5 桩基直径,3＃桥台采纳扩大基础，实体混凝土桥台台身。上构采纳 3—14 米的现浇钢筋混凝土实心板，结构连续。通过调整铺装层厚度来实现桥面双向横坡。桥面铺装层采纳 10—17cm 厚 C40 防水混凝土。桥面纵坡为—3.5%，桥面横坡为双向 1.5％.桥台采纳柱式台、桩基础，桥墩采纳薄壁墩、桩基础。墩身厚度为0。8 米，桥台桩基直径为 1。2 米，桥墩桩基直径为 1。5 米。上部构造为钢筋混凝土实心板，C30 混凝土，板厚 70cm.施工采纳满堂式钢管支架现浇施工方法.3、地质情况3.1、地形地貌本桥处于宣恩县属云贵高原延伸部分，地处武...
