改性乳化沥青稀浆封层施工方案

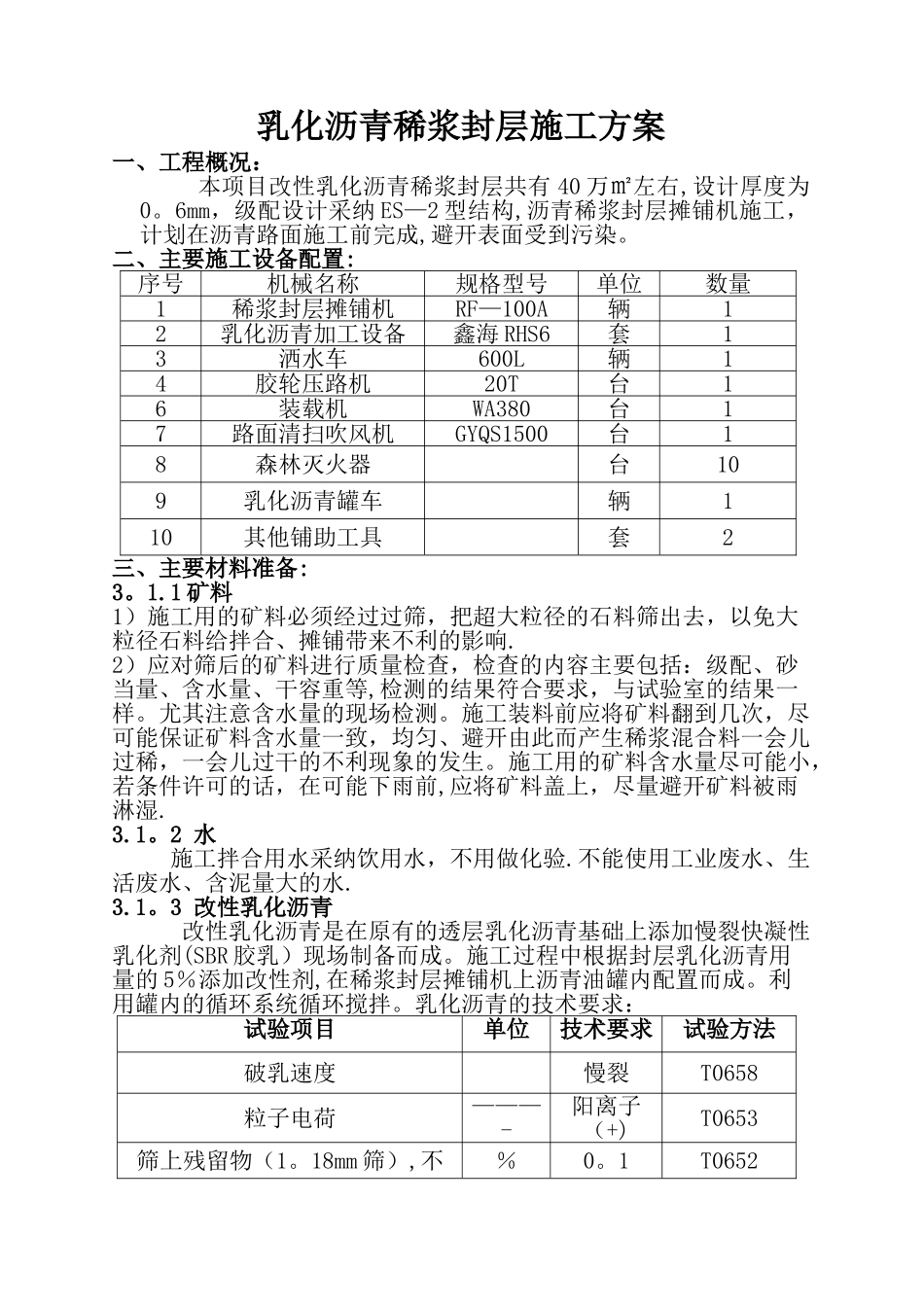

乳化沥青稀浆封层施工方案一、工程概况：本项目改性乳化沥青稀浆封层共有 40 万㎡左右,设计厚度为0。6mm，级配设计采纳 ES—2 型结构,沥青稀浆封层摊铺机施工，计划在沥青路面施工前完成,避开表面受到污染。二、主要施工设备配置:序号机械名称规格型号单位数量1稀浆封层摊铺机RF—100A辆12乳化沥青加工设备鑫海 RHS6套13洒水车600L辆14胶轮压路机20T台16装载机WA380台17路面清扫吹风机GYQS1500台18森林灭火器台109乳化沥青罐车辆110其他铺助工具套2三、主要材料准备:3。1.1 矿料1）施工用的矿料必须经过过筛，把超大粒径的石料筛出去，以免大粒径石料给拌合、摊铺带来不利的影响.2）应对筛后的矿料进行质量检查，检查的内容主要包括：级配、砂当量、含水量、干容重等,检测的结果符合要求，与试验室的结果一样。尤其注意含水量的现场检测。施工装料前应将矿料翻到几次，尽可能保证矿料含水量一致，均匀、避开由此而产生稀浆混合料一会儿过稀，一会儿过干的不利现象的发生。施工用的矿料含水量尽可能小，若条件许可的话，在可能下雨前,应将矿料盖上，尽量避开矿料被雨淋湿.3.1。2 水施工拌合用水采纳饮用水，不用做化验.不能使用工业废水、生活废水、含泥量大的水.3.1。3 改性乳化沥青改性乳化沥青是在原有的透层乳化沥青基础上添加慢裂快凝性乳化剂(SBR 胶乳）现场制备而成。施工过程中根据封层乳化沥青用量的 5％添加改性剂,在稀浆封层摊铺机上沥青油罐内配置而成。利用罐内的循环系统循环搅拌。乳化沥青的技术要求：试验项目单位技术要求试验方法破乳速度慢裂T0658粒子电荷———-阳离子（+)T0653筛上残留物（1。18mm 筛）,不％0。1T0652大于粘度道路标准粘度计，C25s12—60T0621恩格拉粘度--—3—30T0622蒸发残留物残留物含量，不小于％60T0651溶解度，不小于％97。5T0607针入度（25℃）0。1mm40-100T0604延度（25℃)cm20T0605与粗集料的粘附性,不小于%——--T0654常 温 储 存稳定性1 天，不小于％1T06555 天,不小于%5T0655四、施工工作面准备：4。1清洁表面准备浇沥青的工作面，应洁净而无尘埃.表面不能有杂物、浮土；人工并用森林灭火机将表面和构造物接触面上的松散材料及尘土等清除洁净并不得积水。对路线喷洒区附近的结构物和树木表面应加以保护，以免溅上沥青受到污染.4。2 洒水预湿炎热干燥的天气，临近摊铺之前喷洒少量的水以湿润基层，不得有积水现象。4.3 标定摊铺机施工前,事先对摊铺机的细集料出料口及沥青流量、...
