数字万用表的使用方法

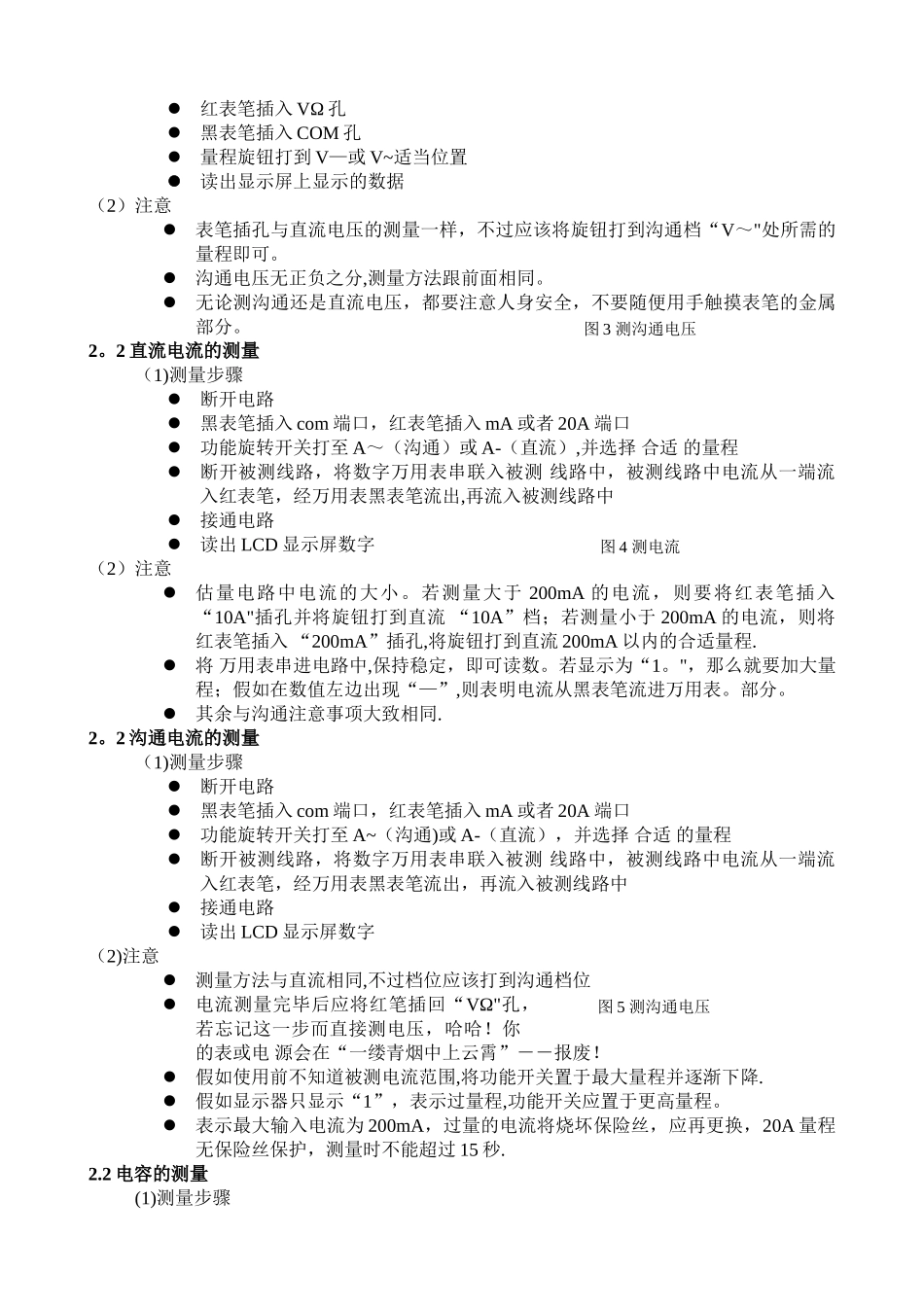

数字万用表的操作规程1 介绍数字万用表：一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。我们用数字万用表测量时需要明白其测量的原理,方法，从而理解性的记忆。本文介绍了万用表用的最多的几种测量包括：电阻的测量;直流、沟通电压的测量;直流、沟通电流的测量；二极管的测量；三极管的测量。2 元件测量2。1 电阻的测量（1）测量步骤首先红表笔插入 VΩ 孔 黑表笔插入 COM 孔量程旋钮打到“Ω"量程档适当位置分别用红黑表笔接到电阻两端金属部分读出显示屏上显示的数据（2）注意量程的选择和转换。量程选小了显示屏上会显示 “1。” 此时应换用较之大的量程;反之，量程选大了的话，显示屏上会显示一个接近于 “0” 的数，此时应换用较之小的量程。如何读数？显示屏上显示的数字再加上边档位选择的单位就是它的读数。要提醒的是在“200”档时单位是“Ω”，在“2k～200k” 档时单位是“kΩ”，在“2M～2000M"档时单“M”。假如被测电阻值超出所选择量程的最大值，将显示过量程“1"，应选择更高的量程，对于大于 1MΩ 或更高的电阻，要几秒钟后读数才能稳定,这是正常的.当没有连接好时,例如开路情况，仪表显示为“1"当检查被测线路的阻抗时,要保证移开被测线路中的所有电源，所有电容放电。被测线路中，如有电源和储能元件,会影响线路阻抗测试正确性。万用表的 200MΩ 档位,短路时有 10 个字，测量一个电阻时，应从测量读数中减去这 10 个字。如测一个电阻时，显示为 101。0，应从 101.0 中减去 10 个字.被测元件的实际阻值为 100。0 即 100MΩ。2。2 直流电压的测量（1）测量步骤红表笔插入 VΩ 孔黑表笔插入 COM 孔量程旋钮打到 V—或 V～适当位置 读出显示屏上显示的数据（2）注意把旋钮选到比估量值大的量程档（注意:直流档是 V—,沟通档是 V～）接着把表笔接电源或电池两端；保持接触稳定.数值可以直接从显示屏上读取 若显示为“1。”,则表明量程太小，那么就要加大量程后再测量。若在数值左边出现“—"，则表明表笔极性与实际电源极性相反,此时红表笔接的是负极。2.2 沟通电压的测量（1）测量步骤图 1 测电阻图 2 测电压红表笔插入 VΩ 孔黑表笔插入 COM 孔量程旋钮打到 V—或 V~适当位置 读出显示屏上显示的数据（2）注意表笔插孔与直流电压的测量一样，不过应该将旋钮...
