数据中心建设工程方案VIP专享

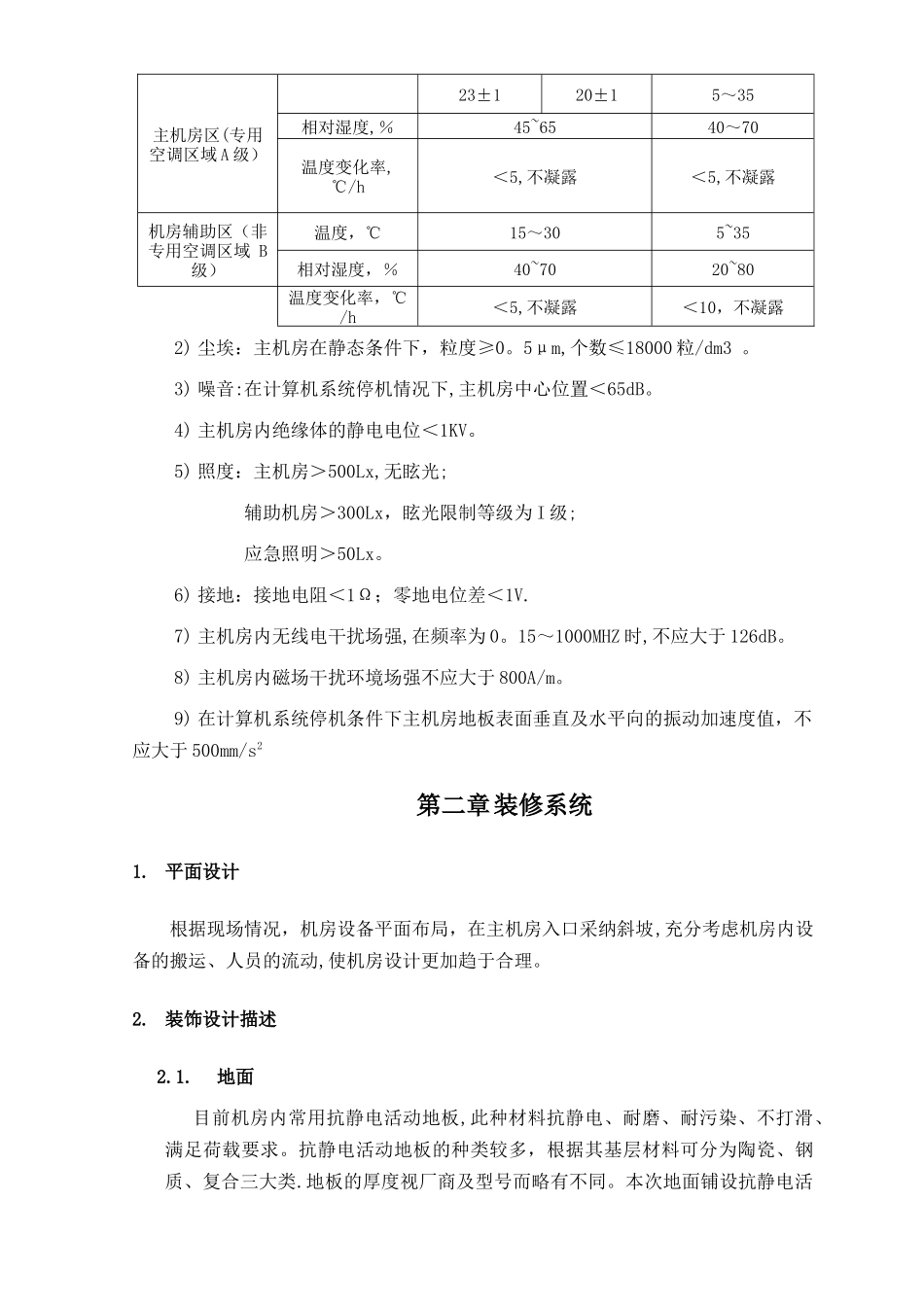

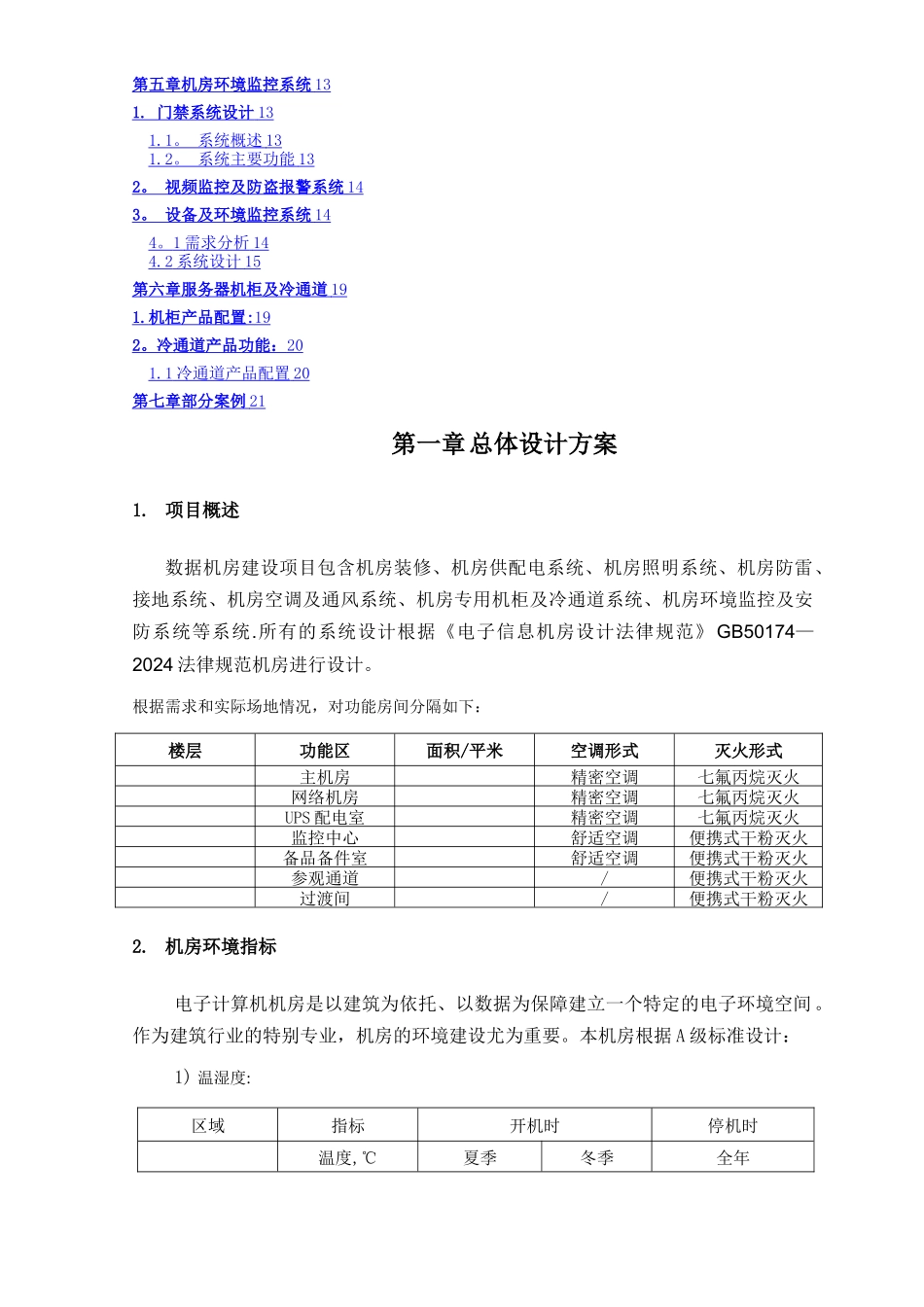

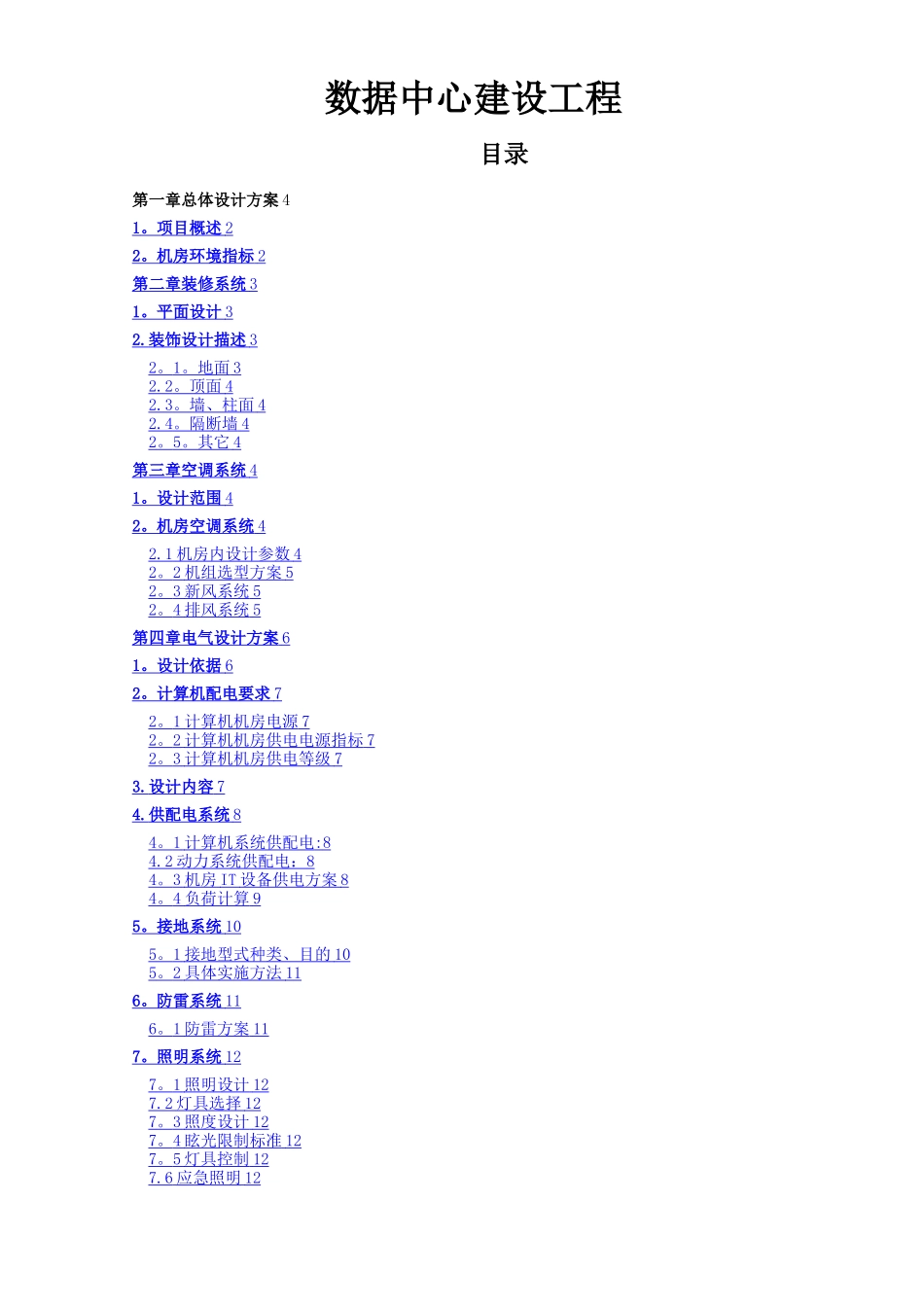

数据中心建设工程目录第一章总体设计方案 41 。项目概述 2 2 。机房环境指标 2 第二章装修系统 3 1 。平面设计 3 2. 装饰设计描述 3 2 。 1 。地面 3 2.2 。顶面 4 2.3 。墙、柱面 4 2.4 。隔断墙 4 2 。 5 。其它 4 第三章空调系统 4 1 。设计范围 4 2 。机房空调系统 4 2.1 机房内设计参数 4 2 。 2 机组选型方案 5 2 。 3 新风系统 5 2 。 4 排风系统 5 第四章电气设计方案 6 1 。设计依据 6 2 。计算机配电要求 7 2 。 1 计算机机房电源 7 2 。 2 计算机机房供电电源指标 7 2 。 3 计算机机房供电等级 7 3. 设计内容 7 4. 供配电系统 8 4 。 1 计算机系统供配电 : 8 4.2 动力系统供配电： 8 4 。 3 机房 IT 设备供电方案 8 4 。 4 负荷计算 9 5 。接地系统 10 5 。 1 接地型式种类、目的 10 5 。 2 具体实施方法 11 6 。防雷系统 11 6 。 1 防雷方案 11 7 。照明系统 12 7 。 1 照明设计 12 7.2 灯具选择 12 7 。 3 照度设计 12 7 。 4 眩光限制标准 12 7 。 5 灯具控制 12 7.6 应急照明 12 第五章机房环境监控系统 13 1. 门禁系统设计 13 1.1 。 系统概述 13 1.2 。 系统主要功能 13 2 。 视频监控及防盗报警系统 14 3 。 设备及环境监控系统 14 4 。 1 需求分析 14 4.2 系统设计 15 第六章服务器机柜及冷通道 19 1. 机柜产品配置 : 19 2 。冷通道产品功能： 20 1.1 冷通道产品配置 20 第七章部分案例 21 第一章总体设计方案1. 项目概述数据机房建设项目包含机房装修、机房供配电系统、机房照明系统、机房防雷、接地系统、机房空调及通风系统、机房专用机柜及冷通道系统、机房环境监控及安防系统等系统.所有的系统设计根据《电子信息机房设计法律规范》 GB50174—2024 法律规范机房进行设计。根据需求和实际场地情况，对功能房间分隔如下：楼层功能区面积/平米空调形式灭火形式主机房精密空调七氟丙烷灭火网络机房精密空调七氟丙烷灭火UPS 配电室精密空调七氟丙烷灭火监控中心舒适空调便携式干粉灭火备品备件室舒适空调便携式干粉灭火参观通道/便携式干粉灭火过渡间/便携式干粉灭火2. 机房环境指标电子计算机机房是以建筑为依托、以数据为保障建立一个特定的电子环境空间。作为建筑行业的特别专业，机房的环境建设尤为...
