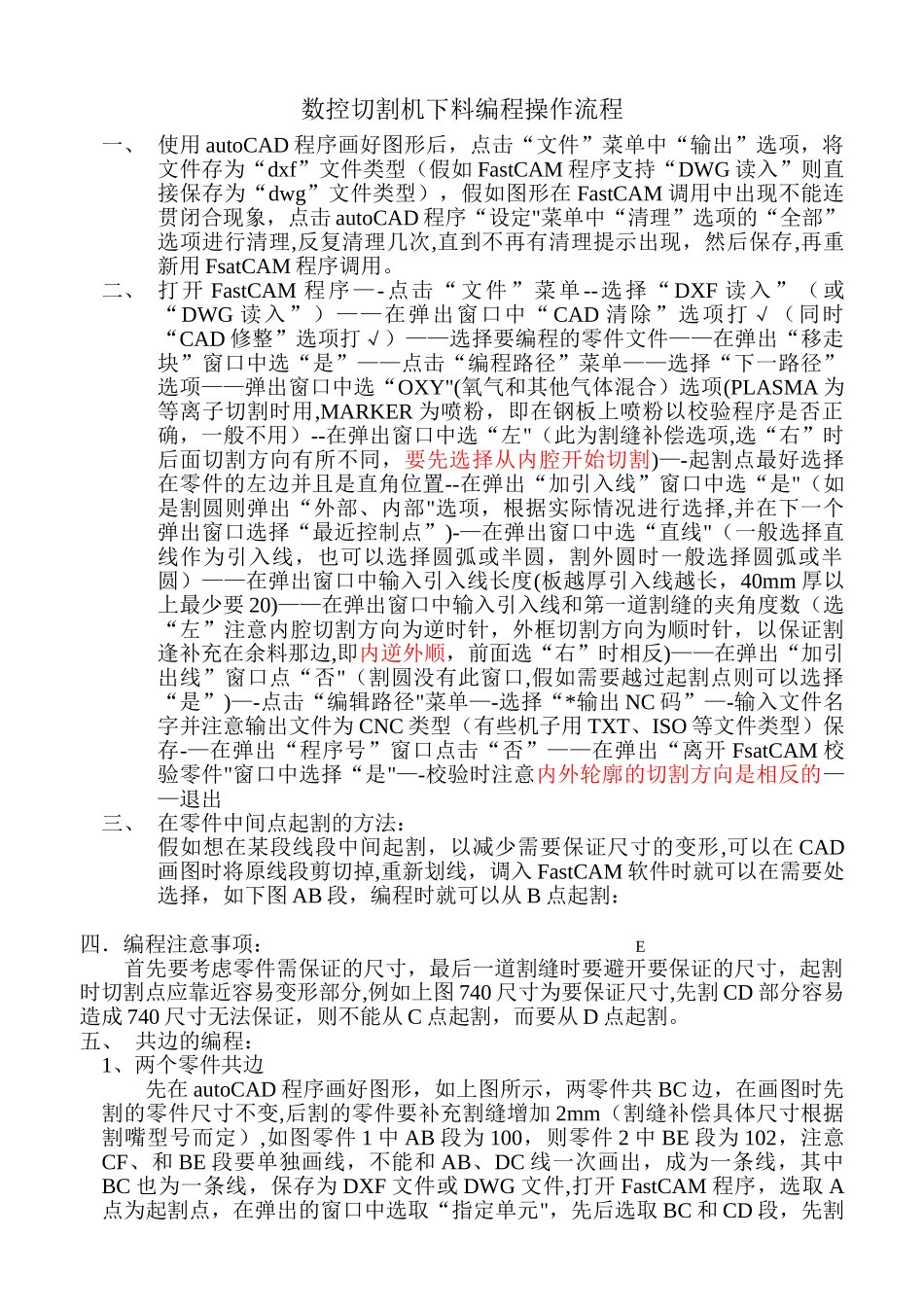

数控切割机下料编程操作流程

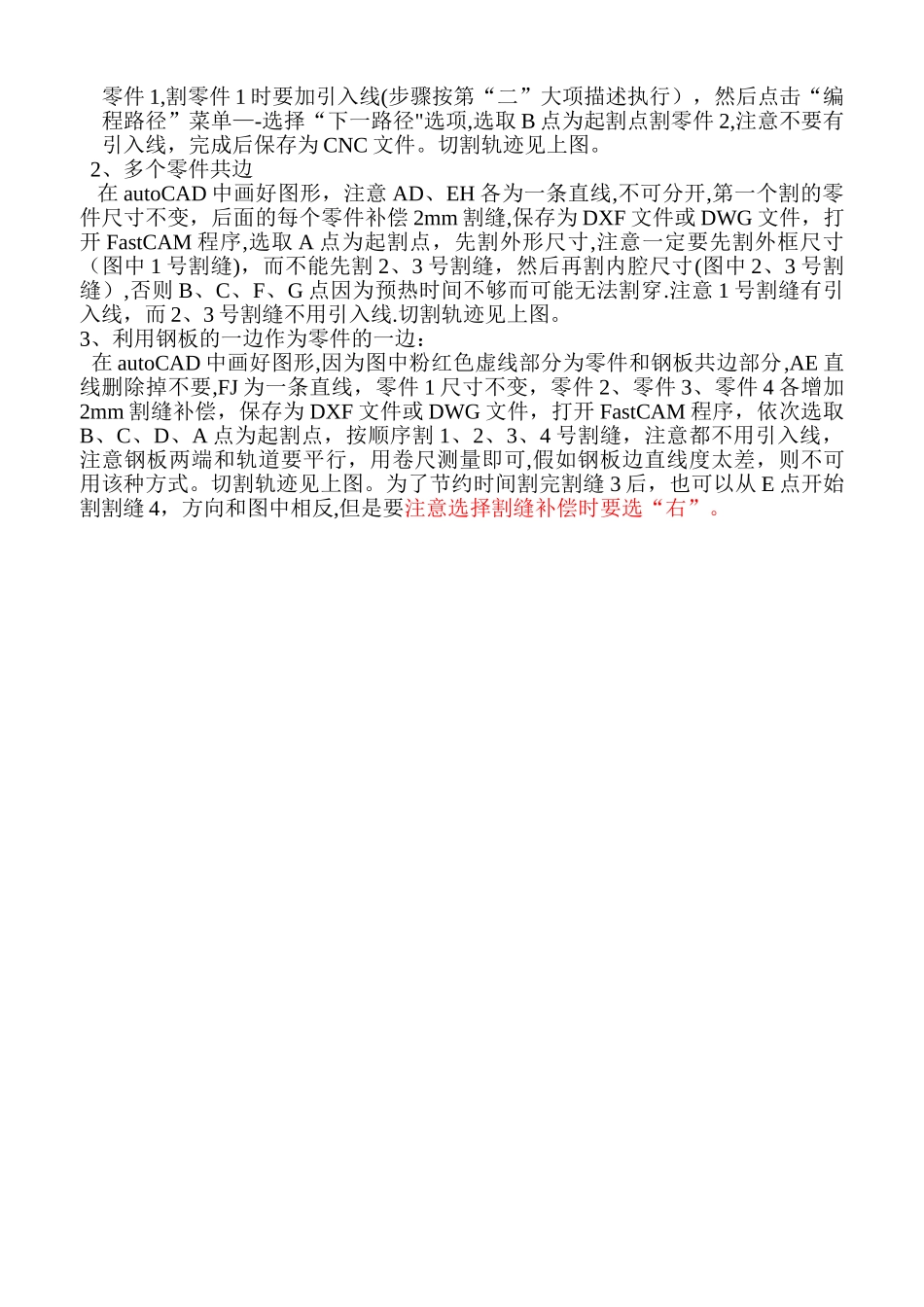

数控切割机下料编程操作流程一、 使用 autoCAD 程序画好图形后，点击“文件”菜单中“输出”选项，将文件存为“dxf”文件类型（假如 FastCAM 程序支持“DWG 读入”则直接保存为“dwg”文件类型），假如图形在 FastCAM 调用中出现不能连贯闭合现象，点击 autoCAD 程序“设定"菜单中“清理”选项的“全部”选项进行清理,反复清理几次,直到不再有清理提示出现，然后保存,再重新用 FsatCAM 程序调用。二、 打开 FastCAM 程序—-点击“文件”菜单--选择“DXF 读入”（或“DWG 读入”）——在弹出窗口中“ CAD 清除”选项打√（同时“CAD 修整”选项打√）——选择要编程的零件文件——在弹出“移走块”窗口中选“是”——点击“编程路径”菜单——选择“下一路径”选项——弹出窗口中选“OXY"(氧气和其他气体混合）选项(PLASMA 为等离子切割时用,MARKER 为喷粉，即在钢板上喷粉以校验程序是否正确，一般不用）--在弹出窗口中选“左"（此为割缝补偿选项,选“右”时后面切割方向有所不同，要先选择从内腔开始切割)—-起割点最好选择在零件的左边并且是直角位置--在弹出“加引入线”窗口中选“是"（如是割圆则弹出“外部、内部"选项，根据实际情况进行选择,并在下一个弹出窗口选择“最近控制点”)-—在弹出窗口中选“直线"（一般选择直线作为引入线，也可以选择圆弧或半圆，割外圆时一般选择圆弧或半圆）——在弹出窗口中输入引入线长度(板越厚引入线越长，40mm 厚以上最少要 20)——在弹出窗口中输入引入线和第一道割缝的夹角度数（选“左”注意内腔切割方向为逆时针，外框切割方向为顺时针，以保证割逢补充在余料那边,即内逆外顺，前面选“右”时相反)——在弹出“加引出线”窗口点“否"（割圆没有此窗口,假如需要越过起割点则可以选择“是”)—-点击“编辑路径"菜单—-选择“*输出 NC 码”—-输入文件名字并注意输出文件为 CNC 类型（有些机子用 TXT、ISO 等文件类型）保存-—在弹出“程序号”窗口点击“否”——在弹出“离开 FsatCAM 校验零件"窗口中选择“是"—-校验时注意内外轮廓的切割方向是相反的——退出三、 在零件中间点起割的方法：假如想在某段线段中间起割，以减少需要保证尺寸的变形,可以在 CAD画图时将原线段剪切掉,重新划线，调入 FastCAM 软件时就可以在需要处选择，如下图 AB 段，编程时就可以从 B 点起割：四．编程注意事项：首先要考虑零件需保证的尺寸，最后一道割缝时要避开要保证的尺寸...
