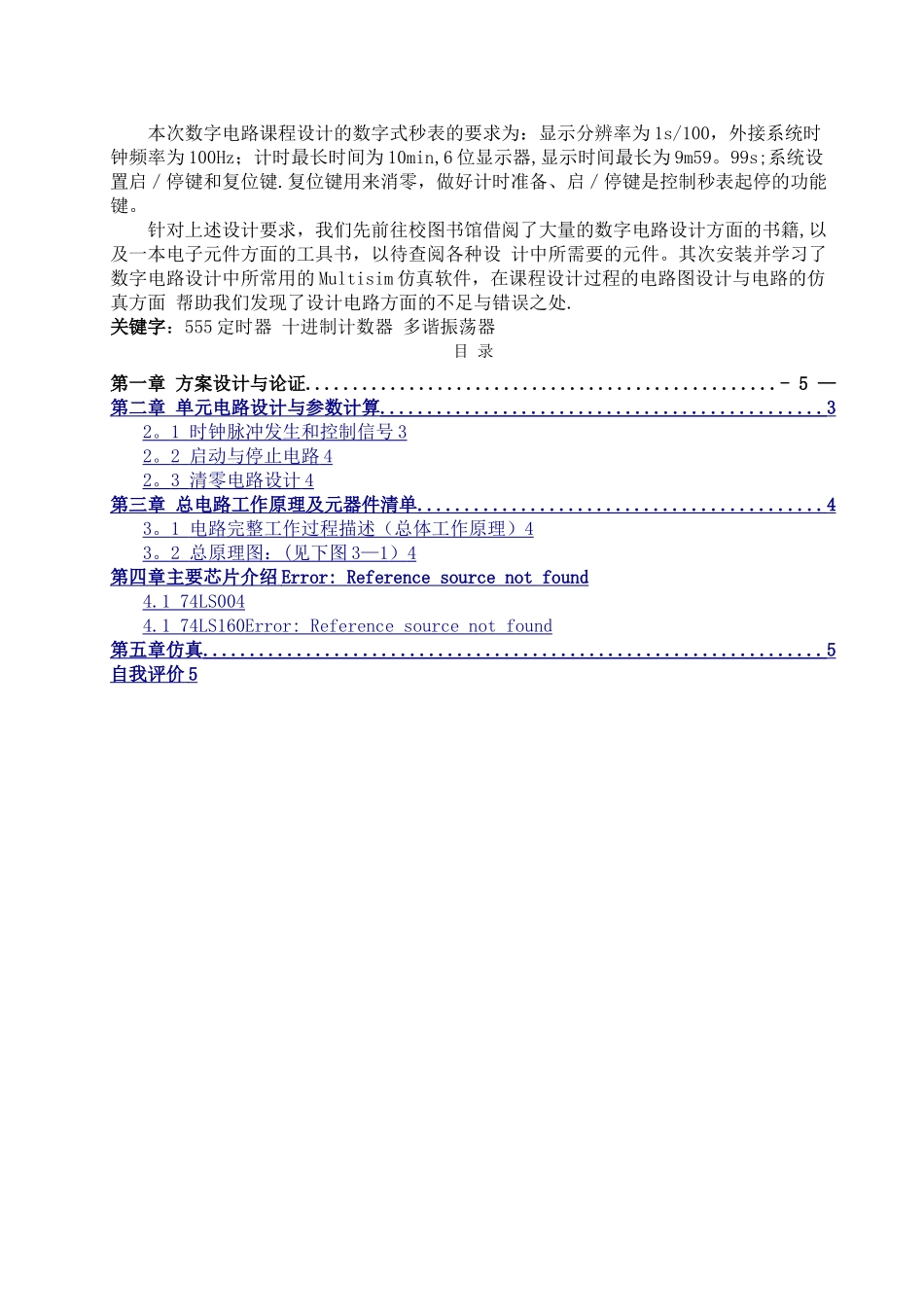

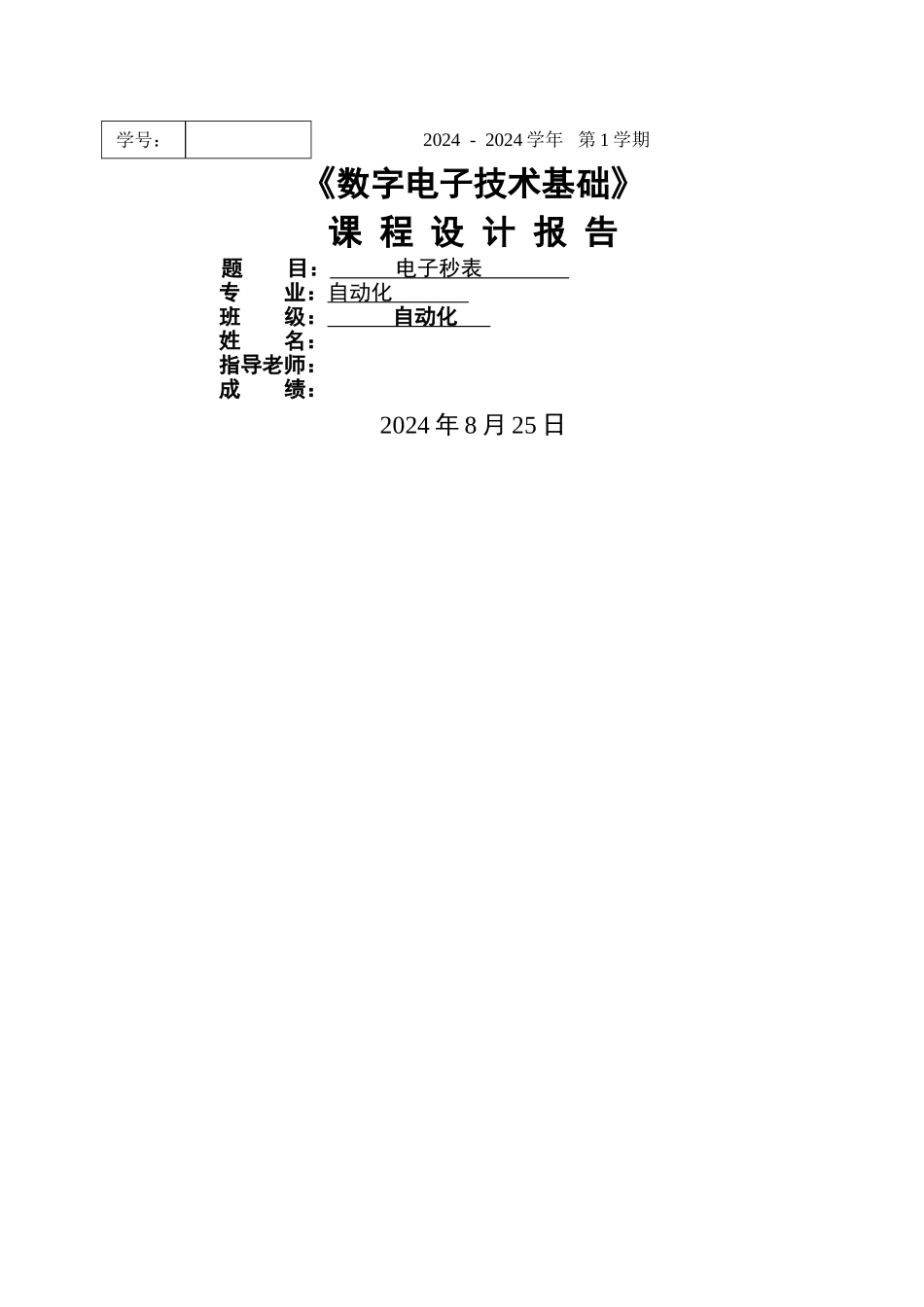

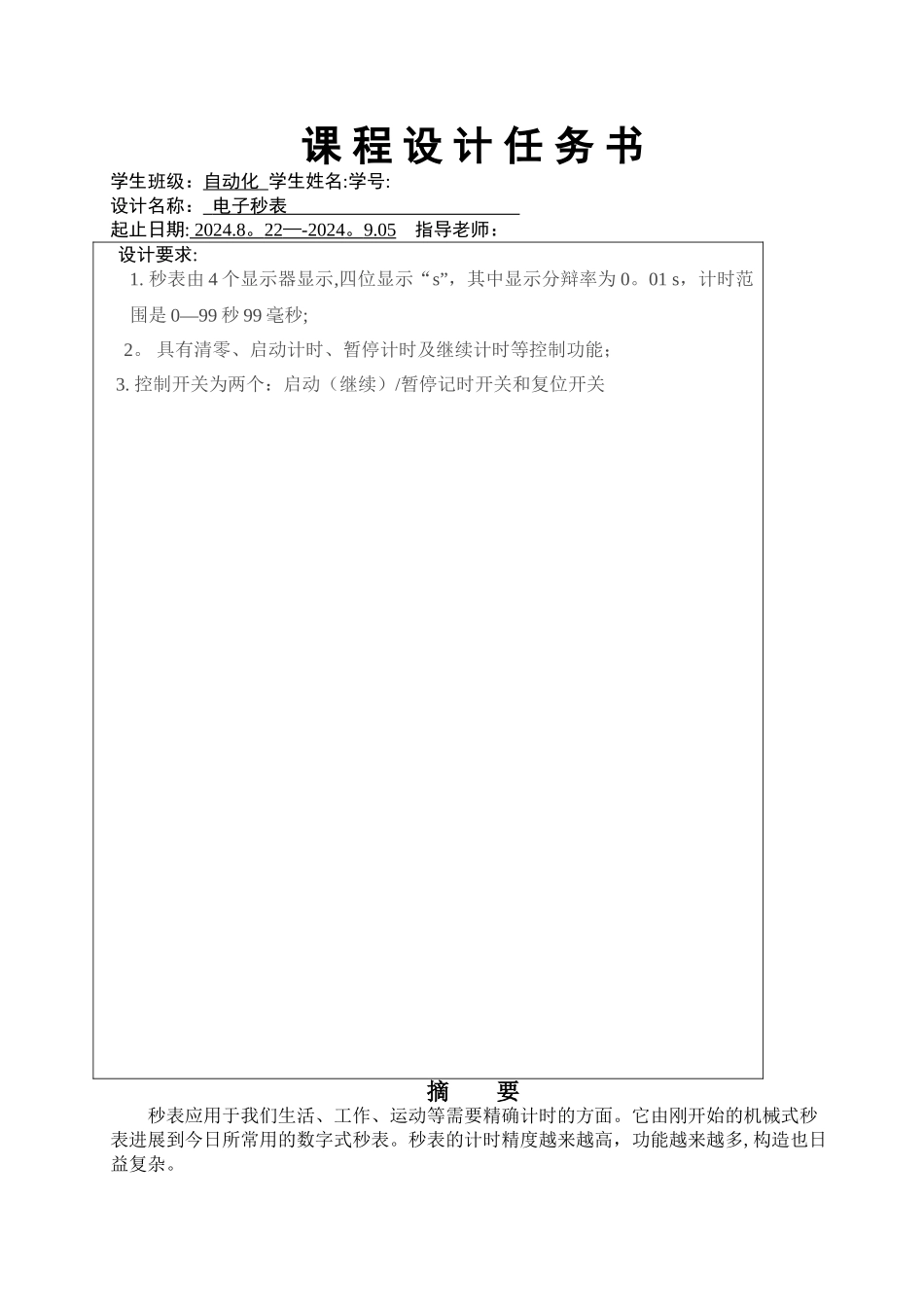

学号: 2024 - 2024 学年 第 1 学期《数字电子技术基础》课 程 设 计 报 告题 目: 电子秒表 专 业:自动化 班 级: 自动化 姓 名:指导老师:成 绩:2024 年 8 月 25 日课 程 设 计 任 务 书学生班级:自动化 学生姓名:学号:设计名称: 电子秒表 起止日期: 2024.8 。 22 — -2024 。 9.05 指导老师:设计要求:1. 秒表由 4 个显示器显示,四位显示“s”,其中显示分辩率为 0。01 s,计时范围是 0—99 秒 99 毫秒;2。 具有清零、启动计时、暂停计时及继续计时等控制功能; 3. 控制开关为两个:启动(继续)/暂停记时开关和复位开关摘 要秒表应用于我们生活、工作、运动等需要精确计时的方面。它由刚开始的机械式秒表进展到今日所常用的数字式秒表。秒表的计时精度越来越高,功能越来越多,构造也日益复杂。本次数字电路课程设计的数字式秒表的要求为:显示分辨率为 1s/100,外接系统时钟频率为 100Hz;计时最长时间为 10min,6 位显示器,显示时间最长为 9m59。99s;系统设置启/停键和复位键.复位键用来消零,做好计时准备、启/停键是控制秒表起停的功能键。针对上述设计要求,我们先前往校图书馆借阅了大量的数字电路设计方面的书籍,以及一本电子元件方面的工具书,以待查阅各种设 计中所需要的元件。其次安装并学习了数字电路设计中所常用的 Multisim 仿真软件,在课程设计过程的电路图设计与电路的仿真方面 帮助我们发现了设计电路方面的不足与错误之处.关键字:555 定时器 十进制计数器 多谐振荡器目 录第一章 方案设计与论证..................................................- 5 —第二章 单元电路设计与参数计算 ............................................... 3 2 。 1 时钟脉冲发生和控制信号 3 2 。 2 启动与停止电路 4 2 。 3 清零电路设计 4 第三章 总电路工作原理及元器件清单 ........................................... 4 3 。 1 电路完整工作过程描述(总体工作原理) 4 3 。 2 总原理图: ( 见下图 3—1 ) 4 第四章主要芯片介绍 Error: Reference source not found 4.1 74LS00 4 4.1 74LS160 Error: Reference source not found 第五章仿真 .................................................................. 5 自我评价 5 插图清单图 1—1 方案设计图..。。。..。.。.。...。。....
