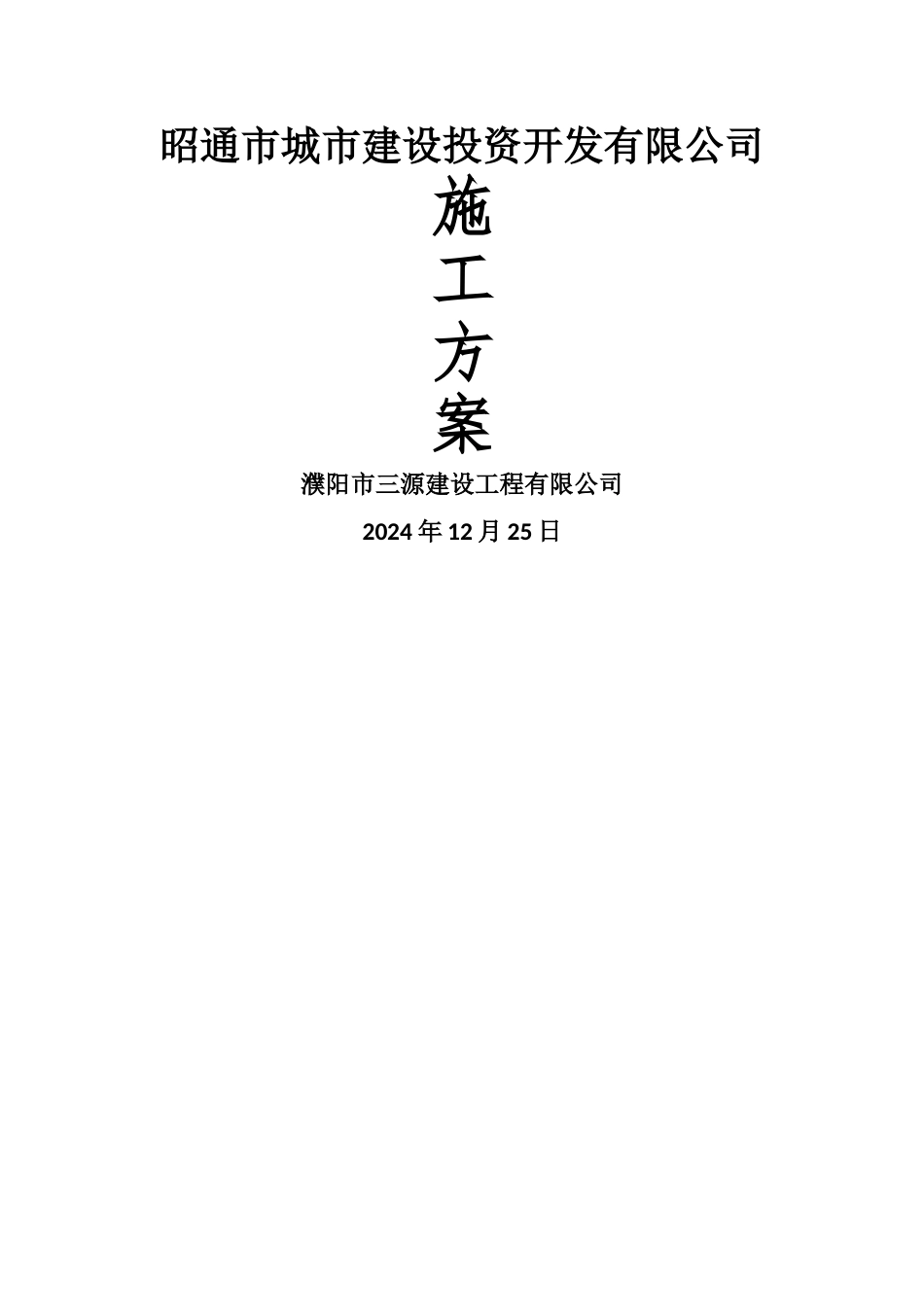

昭通市城市建设投资开发有限公司施工方案濮阳市三源建设工程有限公司2024 年 12 月 25 日目 录一、总述 31 、依据 1 2 、工程概况 2 3 、标准 2 二、施工方案 2 1 、施工准备 2 2、施工机具配备 3 3 、施工安排 4 三、施工工艺 6 1 、变压器安装 6 2 、一次接线作业 7 3 、附件安装作业 8 4 、开关柜安装 8 5 、母线安装 8 6 、开关柜调试 9 7 、变压器试验 10 8 、 导线施工要求 10 四、安全管理 11 五、质量目标、质量保证体系及技术组织措施 12 1 、质量目标及标准 12 2 、 编制质量保证计划 12 3 、技术交底 12 4 、质量管理组织机构及主要职责 13 5 、质量保证技术措施 13 六、安全文明施工注意事项 15 6.1 文明施工 15 6 。 2 环境保护 16 七、现场应急处置 16 一、总述1、依据1.1 昭通市城市建设投资开发有限公司变压器安装工程1.2 建设单位签订的供电方案协议1.3 同甲方现场勘查确定的施工方案2、工程概况2。1 工程名称:昭通市城市建设投资开发有限公司变压器安装工程2。2 工程地点:云南省昭通市昭阳区国学路2。3 工程范围:在昭通市昭阳区国学路 110kV 省耕塘变电站 10kV 太平三横一回线 10kV 国学路 3 号分支箱搭火处电源装置变压器及计量表一套2.4 工程内容：在昭通市昭阳区国学路 110kV 省耕塘变电站 10kV 太平三横一回线 10kV 国学路 3 号分支箱搭火处，安装 250kVA 变压器一台,铺设电力电缆 60 米(型号:YJV22-8.7/15kV—3×50），安装高压计量装置一套)。2。5 甲乙双方供受电设施的投资界面及建设责任范围：甲方负责投资建设的供受电设施范围：110kV 省耕塘变电站 10kV 太平三横一回线 10kV 国学路 3 号分支箱塔火处至客户变压器由甲方负责投资建设。乙方负责投资建设的供电设施范围：110kV 省耕塘变电站 10kV 太平三横一回线 10kV 国学路 3 号分支箱塔火处电源则由乙方投资建设.3、标准DL/T621—1997《沟通电气装置的接地》 DL/T 620—1997《沟通电气装置的过电压保护和绝缘配合》 GB/T2900.51—1998《中华人民共和国国家标准电工术语架空线路》DL/T741－2001《架空送电线路运行规程》DL409－91《电业安全工作规程》（电力线路部分）DL5106-1999《跨越电力线路架线施工规程》GB 50168-92《电气装置安装工程电缆施工及验收法律规范》二、施工方案1、施工准备（1）工程所需的变压器、开关柜、母...
