新泽西护栏预制及安装施工方案

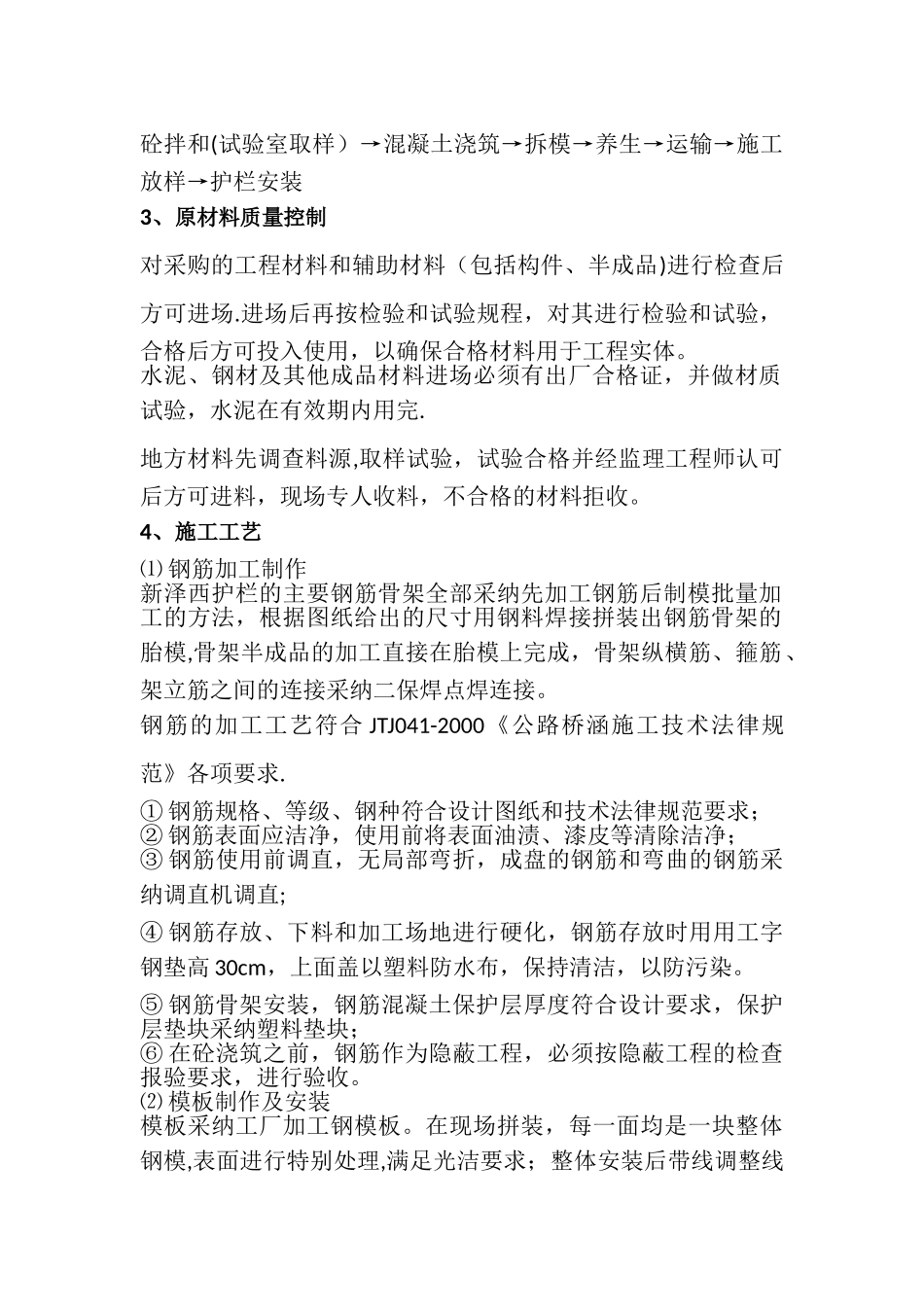

安徽省济祁(永城至利辛段)高速公路路面工程 LM—01 合同段新泽西护栏预制及安装试验段施工方案编制人：审核人：审批人:1、工程概况济南至祁门高速公路是安徽省高速公路网规划“四纵八横"中“纵三”，它的建设将形成鲁豫皖赣闽省级交通大通道,是济广高速和京台高速在安徽省的合理加密线.济南至祁门高速公路永城至利辛安徽段（下称“本项目"）位于淮北市濉溪县、亳州市涡阳县、蒙城县、利辛县境内,路线总长 71.69 公里.其中央分隔带护栏采纳新泽西式预制护栏，本标段预制长度为 40677m,预制方量为 11640m3；新泽西护栏钢筋总量为 1380.5 吨.2、施工工序:钢模板加工制作→钢筋加工制作→模板安装→水泥编制单位：安徽省交通建设有限责任公司济祁高速 LM—01 项目经理部编制日期：二 0 一四年九月十二日砼拌和(试验室取样）→混凝土浇筑→拆模→养生→运输→施工放样→护栏安装3、原材料质量控制对采购的工程材料和辅助材料（包括构件、半成品)进行检查后方可进场.进场后再按检验和试验规程，对其进行检验和试验，合格后方可投入使用，以确保合格材料用于工程实体。水泥、钢材及其他成品材料进场必须有出厂合格证，并做材质试验，水泥在有效期内用完.地方材料先调查料源,取样试验，试验合格并经监理工程师认可后方可进料，现场专人收料，不合格的材料拒收。4、施工工艺⑴ 钢筋加工制作新泽西护栏的主要钢筋骨架全部采纳先加工钢筋后制模批量加工的方法，根据图纸给出的尺寸用钢料焊接拼装出钢筋骨架的胎模,骨架半成品的加工直接在胎模上完成，骨架纵横筋、箍筋、架立筋之间的连接采纳二保焊点焊连接。钢筋的加工工艺符合 JTJ041-2000《公路桥涵施工技术法律规范》各项要求.① 钢筋规格、等级、钢种符合设计图纸和技术法律规范要求；② 钢筋表面应洁净，使用前将表面油渍、漆皮等清除洁净；③ 钢筋使用前调直，无局部弯折，成盘的钢筋和弯曲的钢筋采纳调直机调直;④ 钢筋存放、下料和加工场地进行硬化，钢筋存放时用用工字钢垫高 30cm，上面盖以塑料防水布，保持清洁，以防污染。⑤ 钢筋骨架安装，钢筋混凝土保护层厚度符合设计要求，保护层垫块采纳塑料垫块；⑥ 在砼浇筑之前，钢筋作为隐蔽工程，必须按隐蔽工程的检查报验要求，进行验收。⑵ 模板制作及安装模板采纳工厂加工钢模板。在现场拼装，每一面均是一块整体钢模,表面进行特别处理,满足光洁要求；整体安装后带线调整线型,满足构件几何尺寸；模板拼缝进行特别处理，模板拼...
