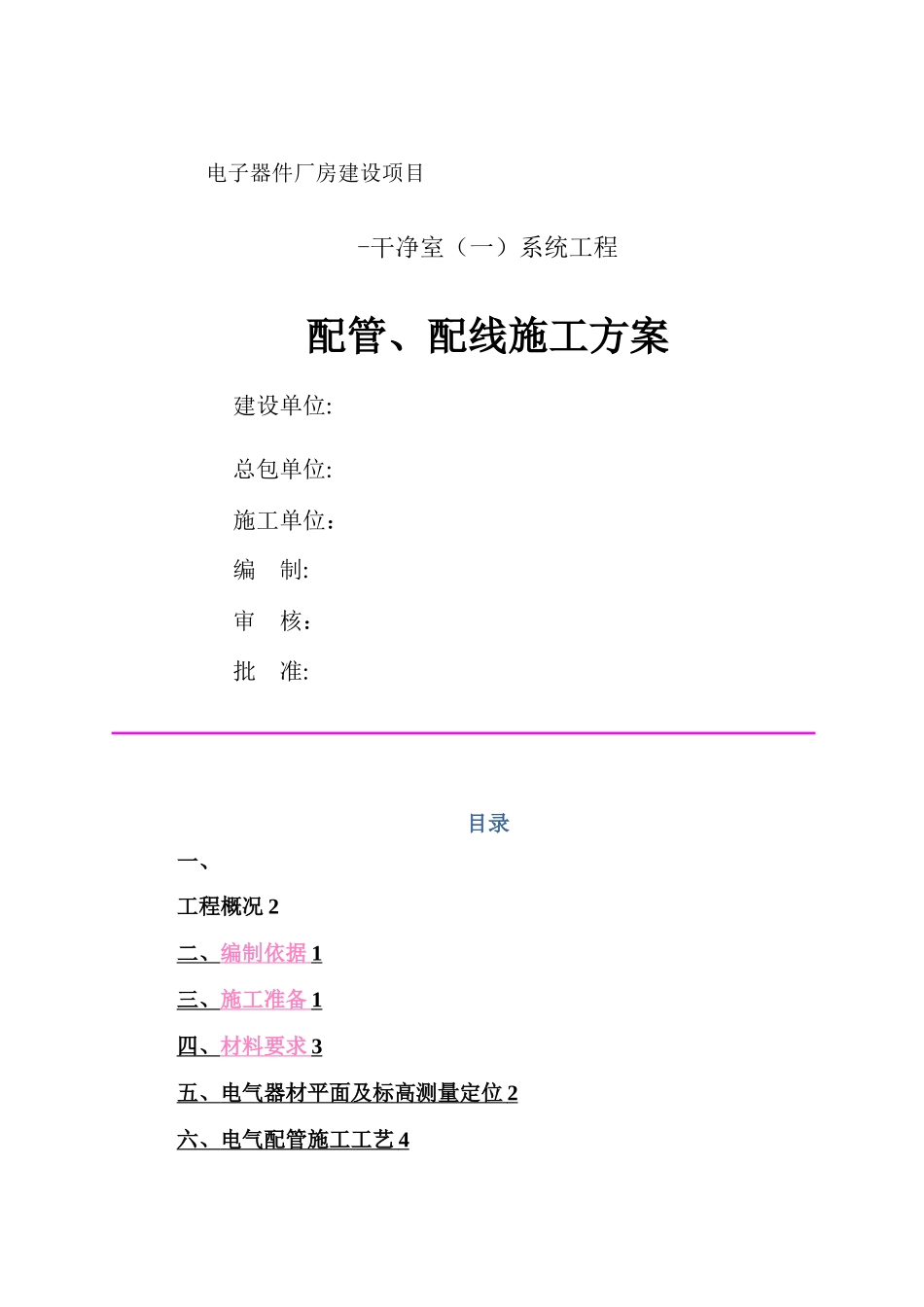

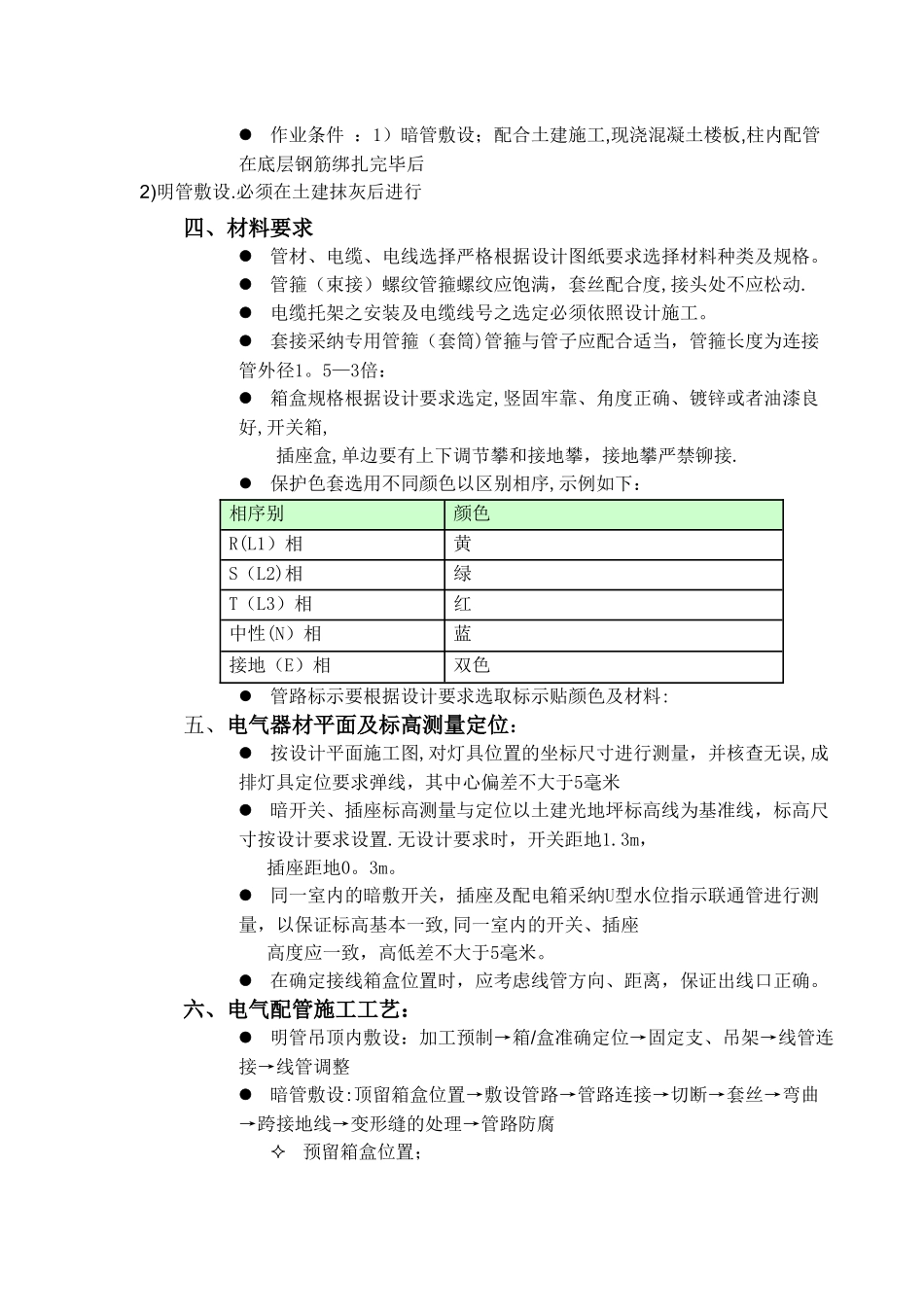

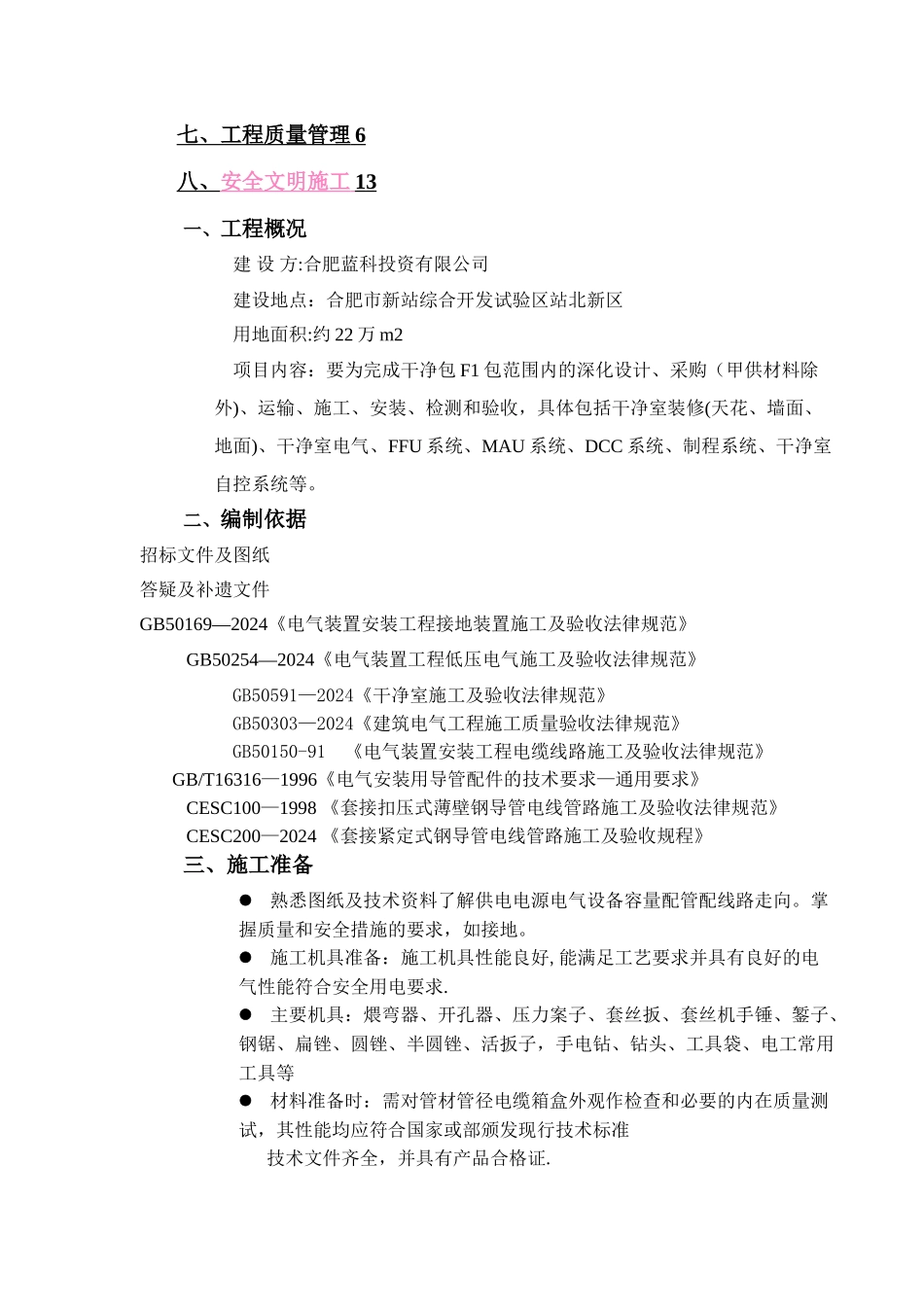

电子器件厂房建设项目-干净室(一)系统工程配管、配线施工方案建设单位:总包单位:施工单位:编 制: 审 核: 批 准: 目录一、工程概况 2二、 编制依据 1 三、 施工准备 1 四、 材料要求 3 五、 电气器材平面及标高测量定位 2 六、 电气配管施工工艺 4 七、工程质量管理 6 八、 安全文明施工 1 3 一、工程概况建 设 方:合肥蓝科投资有限公司建设地点:合肥市新站综合开发试验区站北新区用地面积:约 22 万 m2项目内容:要为完成干净包 F1 包范围内的深化设计、采购(甲供材料除外)、运输、施工、安装、检测和验收,具体包括干净室装修(天花、墙面、地面)、干净室电气、FFU 系统、MAU 系统、DCC 系统、制程系统、干净室自控系统等。二、编制依据招标文件及图纸答疑及补遗文件GB50169—2024《电气装置安装工程接地装置施工及验收法律规范》 GB50254—2024《电气装置工程低压电气施工及验收法律规范》GB50591—2024《干净室施工及验收法律规范》GB50303—2024《建筑电气工程施工质量验收法律规范》GB50150-91 《电气装置安装工程电缆线路施工及验收法律规范》 GB/T16316—1996《电气安装用导管配件的技术要求—通用要求》 CESC100—1998 《套接扣压式薄壁钢导管电线管路施工及验收法律规范》 CESC200—2024 《套接紧定式钢导管电线管路施工及验收规程》三、施工准备熟悉图纸及技术资料了解供电电源电气设备容量配管配线路走向。掌握质量和安全措施的要求,如接地。施工机具准备:施工机具性能良好,能满足工艺要求并具有良好的电气性能符合安全用电要求.主要机具:煨弯器、开孔器、压力案子、套丝扳、套丝机手锤、錾子、钢锯、扁锉、圆锉、半圆锉、活扳子,手电钻、钻头、工具袋、电工常用工具等材料准备时:需对管材管径电缆箱盒外观作检查和必要的内在质量测试,其性能均应符合国家或部颁发现行技术标准 技术文件齐全,并具有产品合格证.作业条件 :1)暗管敷设;配合土建施工,现浇混凝土楼板,柱内配管在底层钢筋绑扎完毕后2)明管敷设.必须在土建抹灰后进行四、材料要求管材、电缆、电线选择严格根据设计图纸要求选择材料种类及规格。管箍(束接)螺纹管箍螺纹应饱满,套丝配合度,接头处不应松动.电缆托架之安装及电缆线号之选定必须依照设计施工。套接采纳专用管箍(套筒)管箍与管子应配合适当,管箍长度为连接管外径1。5—3倍:箱盒规格根据设计要求选定,竖固牢靠、角度正确、镀...
