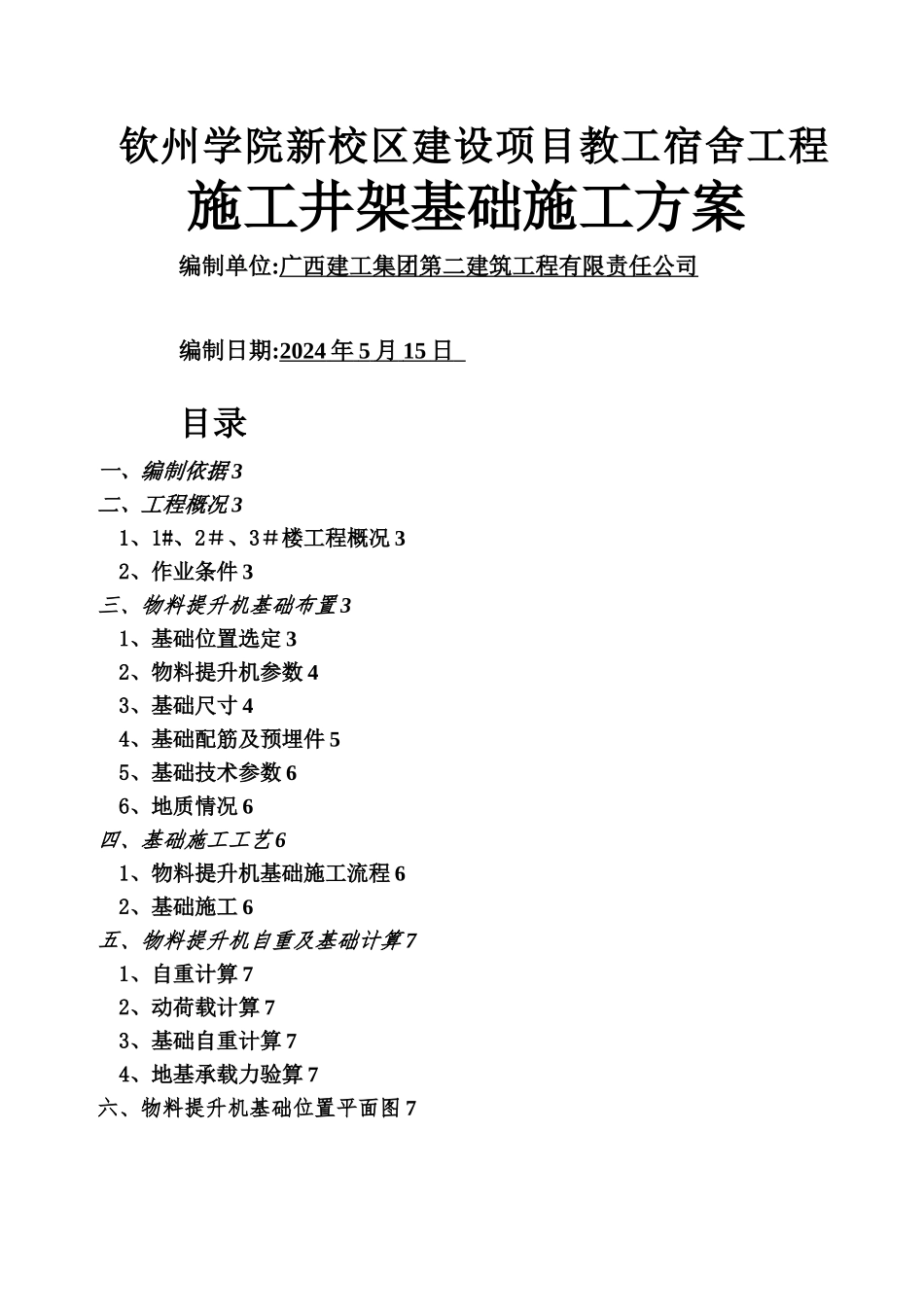

施工井架基础施工方案

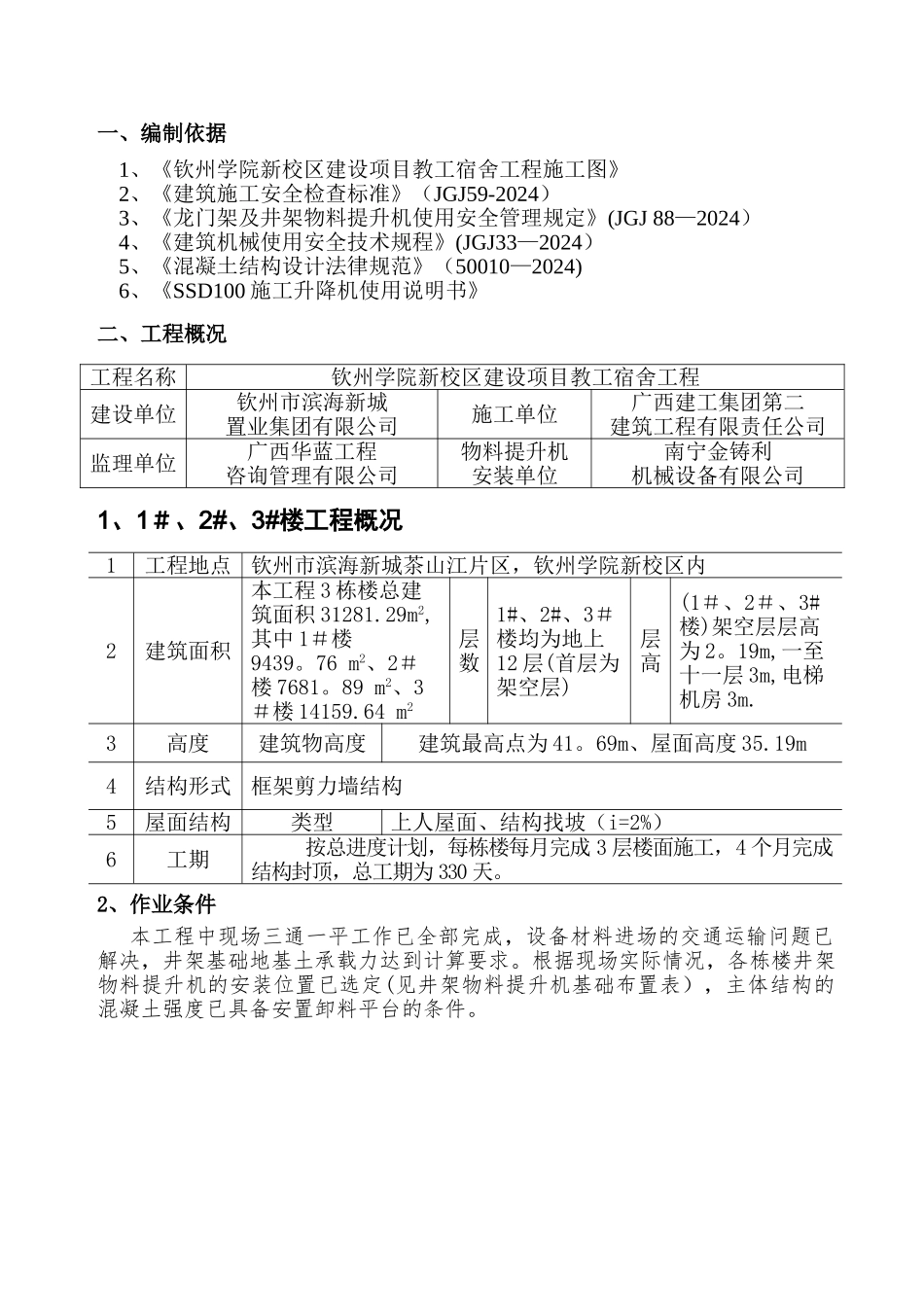

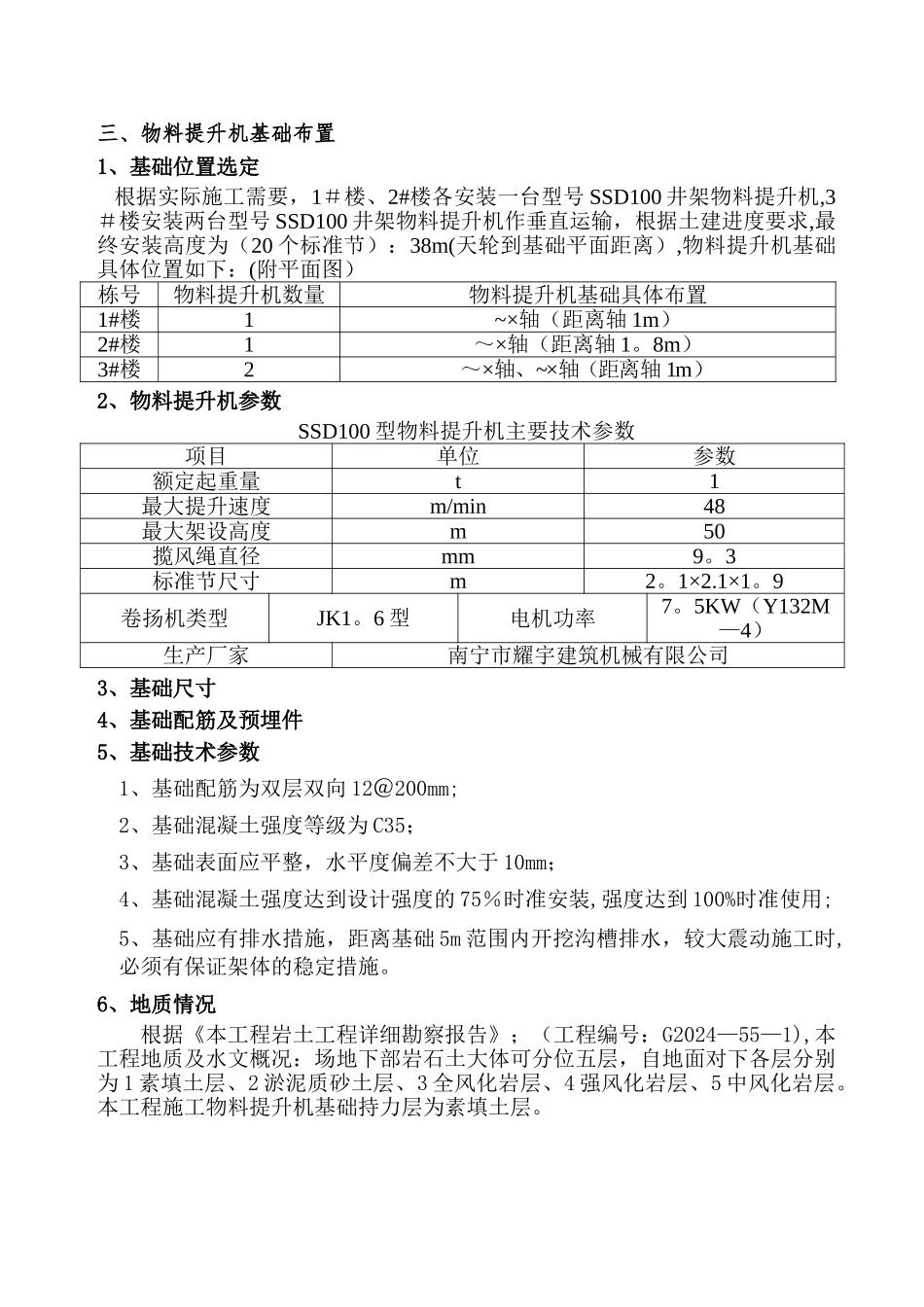

钦州学院新校区建设项目教工宿舍工程施工井架基础施工方案编制单位:广西建工集团第二建筑工程有限责任公司编制日期:2024 年 5 月 15 日 目录一、编制依据 3二、工程概况 31、1#、2＃、3＃楼工程概况 32、作业条件 3三、物料提升机基础布置 31、基础位置选定 32、物料提升机参数 43、基础尺寸 44、基础配筋及预埋件 55、基础技术参数 66、地质情况 6四、基础施工工艺 61、物料提升机基础施工流程 62、基础施工 6五、物料提升机自重及基础计算 71、自重计算 72、动荷载计算 73、基础自重计算 74、地基承载力验算 7六、物料提升机基础位置平面图 7一、编制依据1、《钦州学院新校区建设项目教工宿舍工程施工图》2、《建筑施工安全检查标准》（JGJ59-2024）3、《龙门架及井架物料提升机使用安全管理规定》(JGJ 88—2024）4、《建筑机械使用安全技术规程》(JGJ33—2024）5、《混凝土结构设计法律规范》（50010—2024)6、《SSD100 施工升降机使用说明书》二、工程概况工程名称钦州学院新校区建设项目教工宿舍工程建设单位钦州市滨海新城置业集团有限公司施工单位广西建工集团第二建筑工程有限责任公司监理单位广西华蓝工程咨询管理有限公司物料提升机安装单位南宁金铸利机械设备有限公司1、1＃、2#、3#楼工程概况1工程地点钦州市滨海新城茶山江片区，钦州学院新校区内2建筑面积本工程 3 栋楼总建筑面积 31281.29m2,其中 1＃楼9439。76 m2、2＃楼 7681。89 m2、3＃楼 14159.64 m2层数1#、2#、3＃楼均为地上12 层(首层为架空层)层高(1＃、2＃、3#楼)架空层层高为 2。19m,一至十一层 3m,电梯机房 3m.3高度建筑物高度建筑最高点为 41。69m、屋面高度 35.19m4结构形式框架剪力墙结构5屋面结构类型上人屋面、结构找坡（i=2%）6工期按总进度计划，每栋楼每月完成 3 层楼面施工，4 个月完成结构封顶，总工期为 330 天。2、作业条件本工程中现场三通一平工作已全部完成，设备材料进场的交通运输问题已解决，井架基础地基土承载力达到计算要求。根据现场实际情况，各栋楼井架物料提升机的安装位置已选定(见井架物料提升机基础布置表），主体结构的混凝土强度已具备安置卸料平台的条件。三、物料提升机基础布置1、基础位置选定 根据实际施工需要，1＃楼、2#楼各安装一台型号 SSD100 井架物料提升机,3＃楼安装两台型号 SSD100 井架物料提升机作垂直运输，根据土建进度要求,最终安装高度为（20 个标准节）：38m(...
