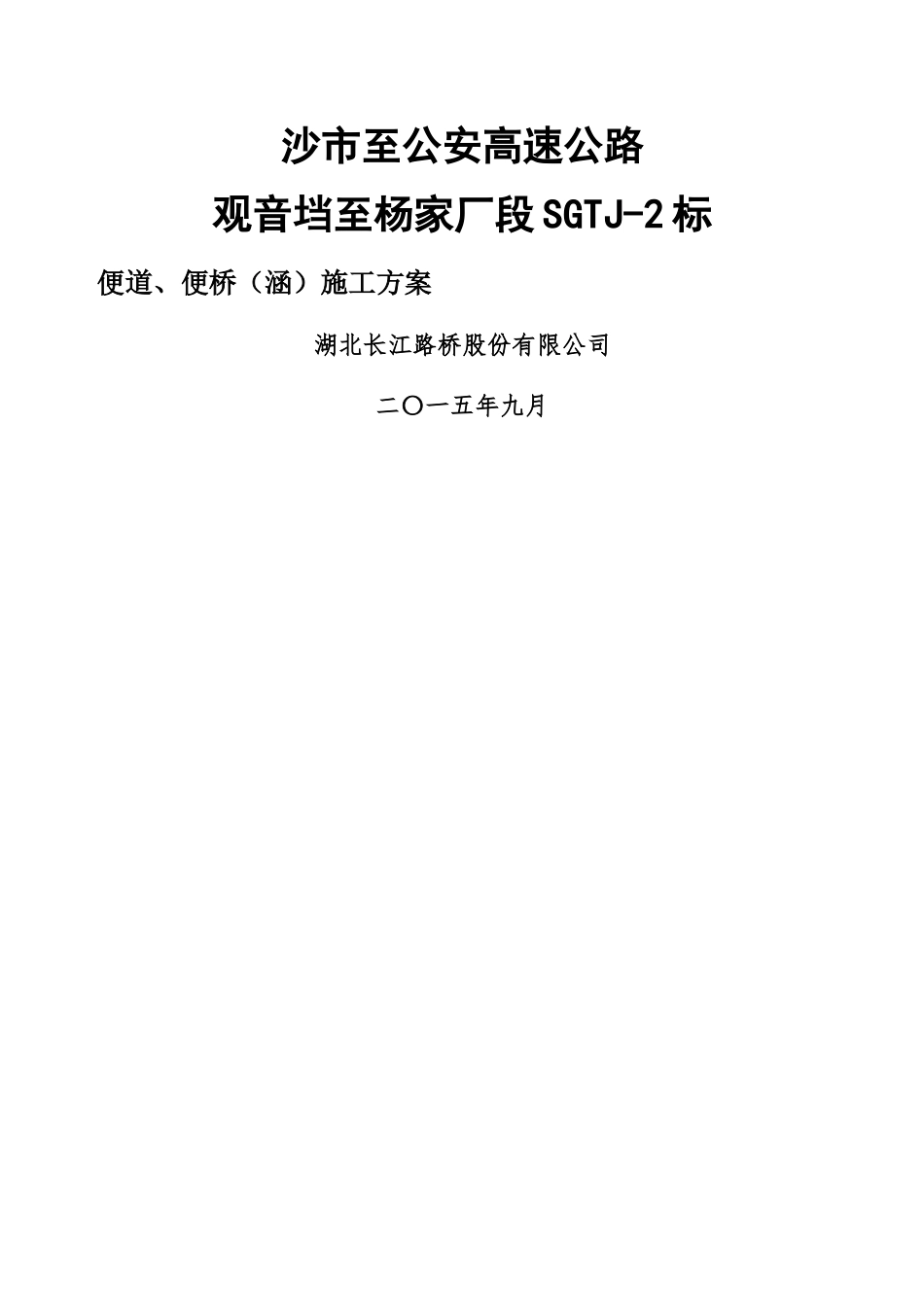

施工便道施工方案全解_第1页
1/7

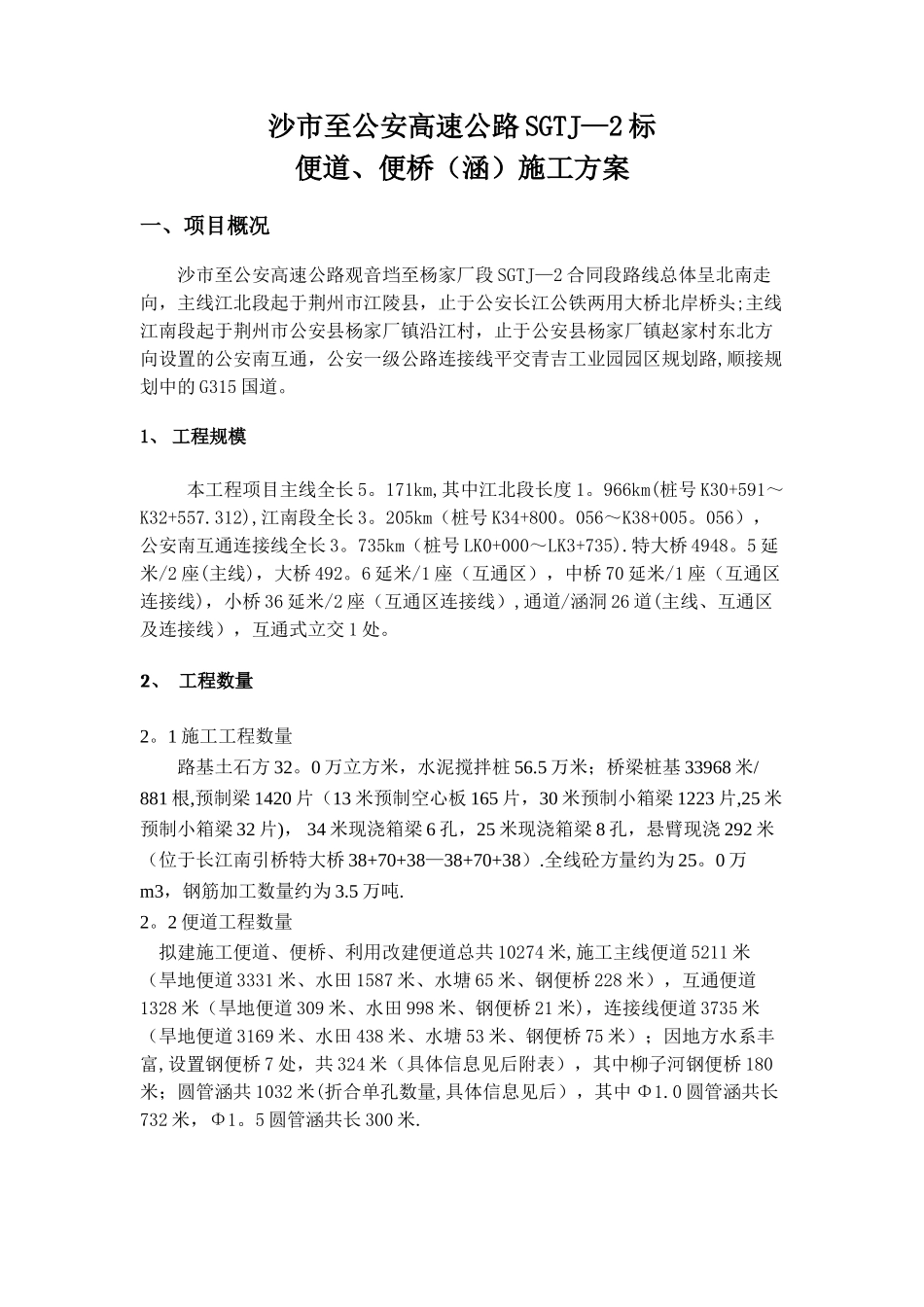

施工便道施工方案全解_第2页
2/7

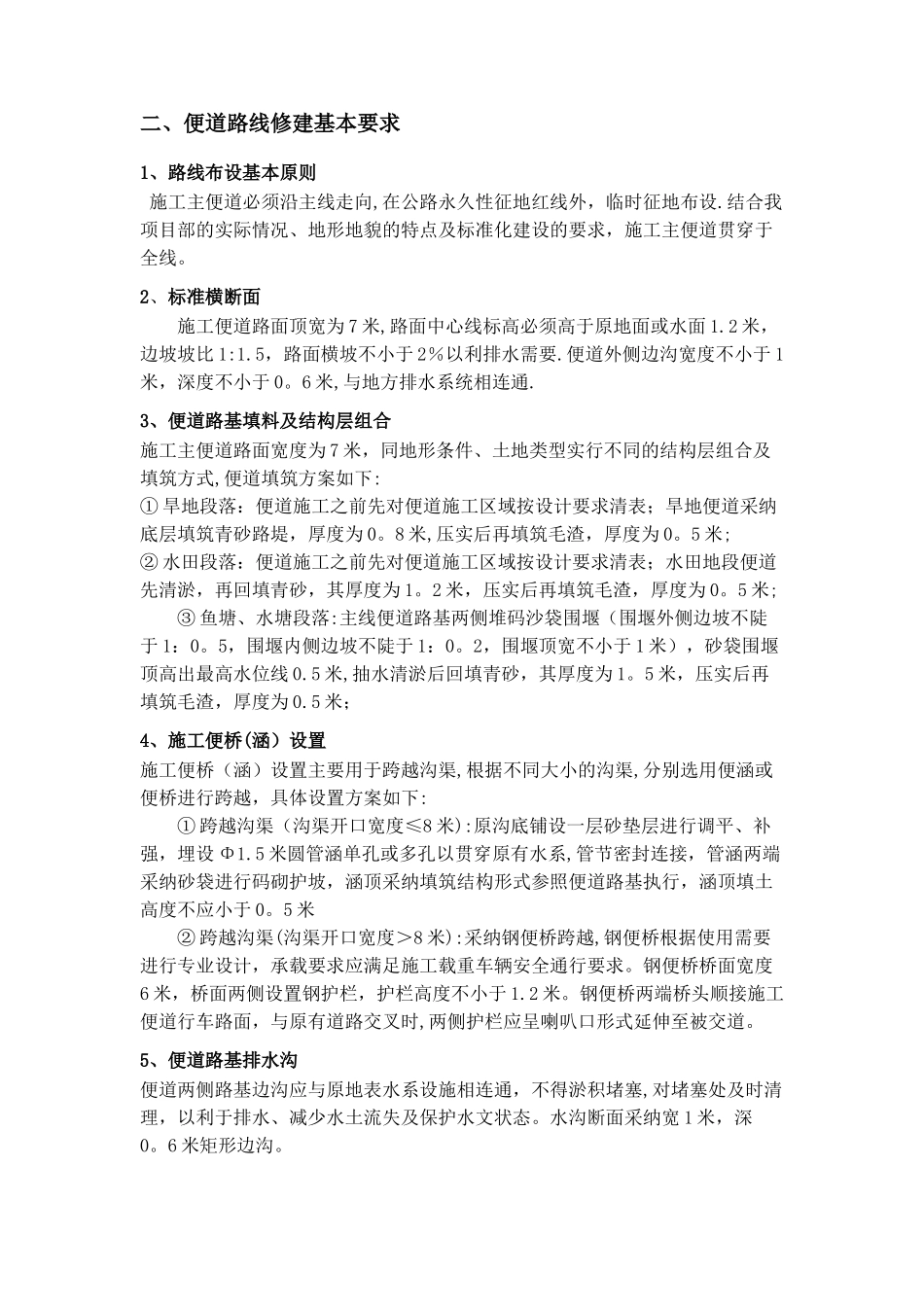

施工便道施工方案全解_第3页
3/7
沙市至公安高速公路观音垱至杨家厂段 SGTJ-2 标便道、便桥(涵)施工方案湖北长江路桥股份有限公司二〇一五年九月沙市至公安高速公路 SGTJ—2 标便道、便桥(涵)施工方案一、项目概况沙市至公安高速公路观音垱至杨家厂段 SGTJ—2 合同段路线总体呈北南走向,主线江北段起于荆州市江陵县,止于公安长江公铁两用大桥北岸桥头;主线江南段起于荆州市公安县杨家厂镇沿江村,止于公安县杨家厂镇赵家村东北方向设置的公安南互通,公安一级公路连接线平交青吉工业园园区规划路,顺接规划中的 G315 国道。1、 工程规模本工程项目主线全长 5。171km,其中江北段长度 1。966km(桩号 K30+591~K32+557.312),江南段全长 3。205km(桩号 K34+800。056~K38+005。056),公安南互通连接线全长 3。735km(桩号 LK0+000~LK3+735).特大桥 4948。5 延米/2 座(主线),大桥 492。6 延米/1 座(互通区),中桥 70 延米/1 座(互通区连接线),小桥 36 延米/2 座(互通区连接线),通道/涵洞 26 道(主线、互通区及连接线),互通式立交 1 处。2、 工程数量2。1 施工工程数量路基土石方 32。0 万立方米,水泥搅拌桩 56.5 万米;桥梁桩基 33968 米/881 根,预制梁 1420 片(13 米预制空心板 165 片,30 米预制小箱梁 1223 片,25 米预制小箱梁 32 片), 34 米现浇箱梁 6 孔,25 米现浇箱梁 8 孔,悬臂现浇 292 米(位于长江南引桥特大桥 38+70+38—38+70+38).全线砼方量约为 25。0 万m3,钢筋加工数量约为 3.5 万吨.2。2 便道工程数量 拟建施工便道、便桥、利用改建便道总共 10274 米,施工主线便道 5211 米(旱地便道 3331 米、水田 1587 米、水塘 65 米、钢便桥 228 米),互通便道1328 米(旱地便道 309 米、水田 998 米、钢便桥 21 米),连接线便道 3735 米(旱地便道 3169 米、水田 438 米、水塘 53 米、钢便桥 75 米);因地方水系丰富,设置钢便桥 7 处,共 324 米(具体信息见后附表),其中柳子河钢便桥 180米;圆管涵共 1032 米(折合单孔数量,具体信息见后),其中 Φ1.0 圆管涵共长732 米,Φ1。5 圆管涵共长 300 米.二、便道路线修建基本要求1、路线布设基本原则 施工主便道必须沿主线走向,在公路永久性征地红线外,临时征地布设.结合我项目部的实际情况、地形地貌的特点及标准化建设的要求,施工主便道贯穿于全线。2、标准横断面 施工便道路面顶...
