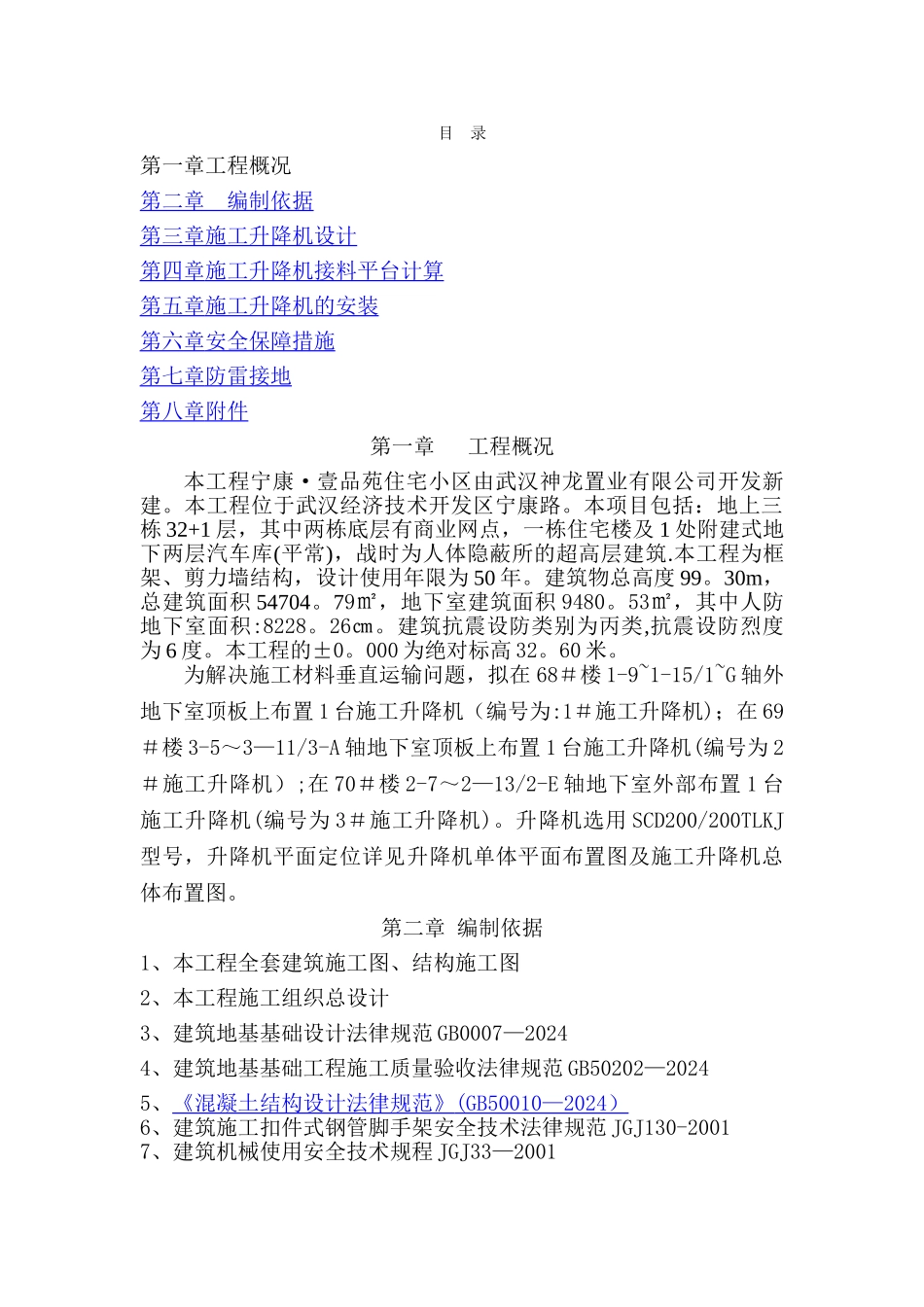

目 录第一章工程概况第二章 编制依据第三章施工升降机设计第四章 施工升降机接料平台计算 第五章 施工升降机的安装 第六章 安全保障措施 第七章 防雷接地 第八章 附件 第一章工程概况本工程宁康·壹品苑住宅小区由武汉神龙置业有限公司开发新建。本工程位于武汉经济技术开发区宁康路。本项目包括:地上三栋 32+1 层,其中两栋底层有商业网点,一栋住宅楼及 1 处附建式地下两层汽车库(平常),战时为人体隐蔽所的超高层建筑.本工程为框架、剪力墙结构,设计使用年限为 50 年。建筑物总高度 99。30m,总建筑面积 54704。79㎡,地下室建筑面积 9480。53㎡,其中人防地下室面积:8228。26㎝。建筑抗震设防类别为丙类,抗震设防烈度为 6 度。本工程的±0。000 为绝对标高 32。60 米。为解决施工材料垂直运输问题,拟在 68#楼 1-9~1-15/1~G 轴外地下室顶板上布置 1 台施工升降机(编号为:1#施工升降机);在 69#楼 3-5~3—11/3-A 轴地下室顶板上布置 1 台施工升降机(编号为 2#施工升降机);在 70#楼 2-7~2—13/2-E 轴地下室外部布置 1 台施工升降机(编号为 3#施工升降机)。升降机选用 SCD200/200TLKJ型号,升降机平面定位详见升降机单体平面布置图及施工升降机总体布置图。第二章 编制依据1、本工程全套建筑施工图、结构施工图2、本工程施工组织总设计3、建筑地基基础设计法律规范 GB0007—20244、建筑地基基础工程施工质量验收法律规范 GB50202—20245、《混凝土结构设计法律规范》 (GB50010—2024 ) 6、建筑施工扣件式钢管脚手架安全技术法律规范 JGJ130-20017、建筑机械使用安全技术规程 JGJ33—20018、SC200/200TLKJ 型施工升降机使用说明书9、《建筑施工手册》(第四版)第三章 施工升降机设计1、方案概述主体结构及装修阶段施工时,垂直运输机械采纳湖北江汉建筑工程机械有限公司生产的 SCD200/200TLKJ 型号施工升降机配合施工,计划安装时间为结构 10~12 层。根据施工现场的场地情况及建筑物的平面位置,施工升降机安装在地下室顶板上(升降机在地下室顶板上直接打膨胀螺栓固定。)1#、2#升降机设置在地下室顶板上,3#升降机设置在地下室外.具体位置详见施工升降机平面布置图.施工升降机均设置在后浇带附近位置。2、施工接料由阳台进入室内,升降机安装高度约 110m。3、施工升降机基础计算1. 基础设计荷载取值SCD200/200 型施工升降机主要技术参数汇总表:型号SCD200/200额定载...
