施工升降机附墙架加长施工方案

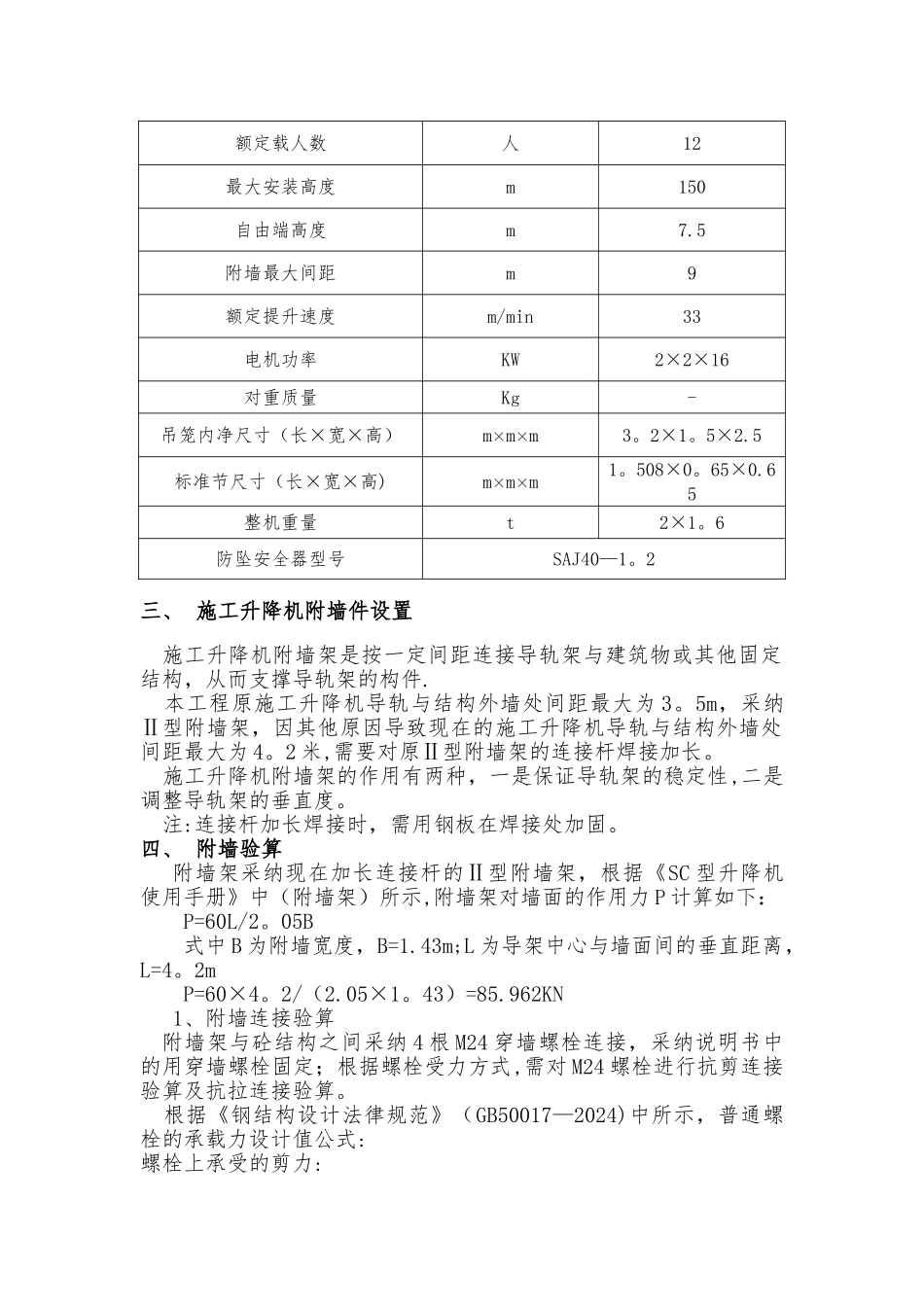

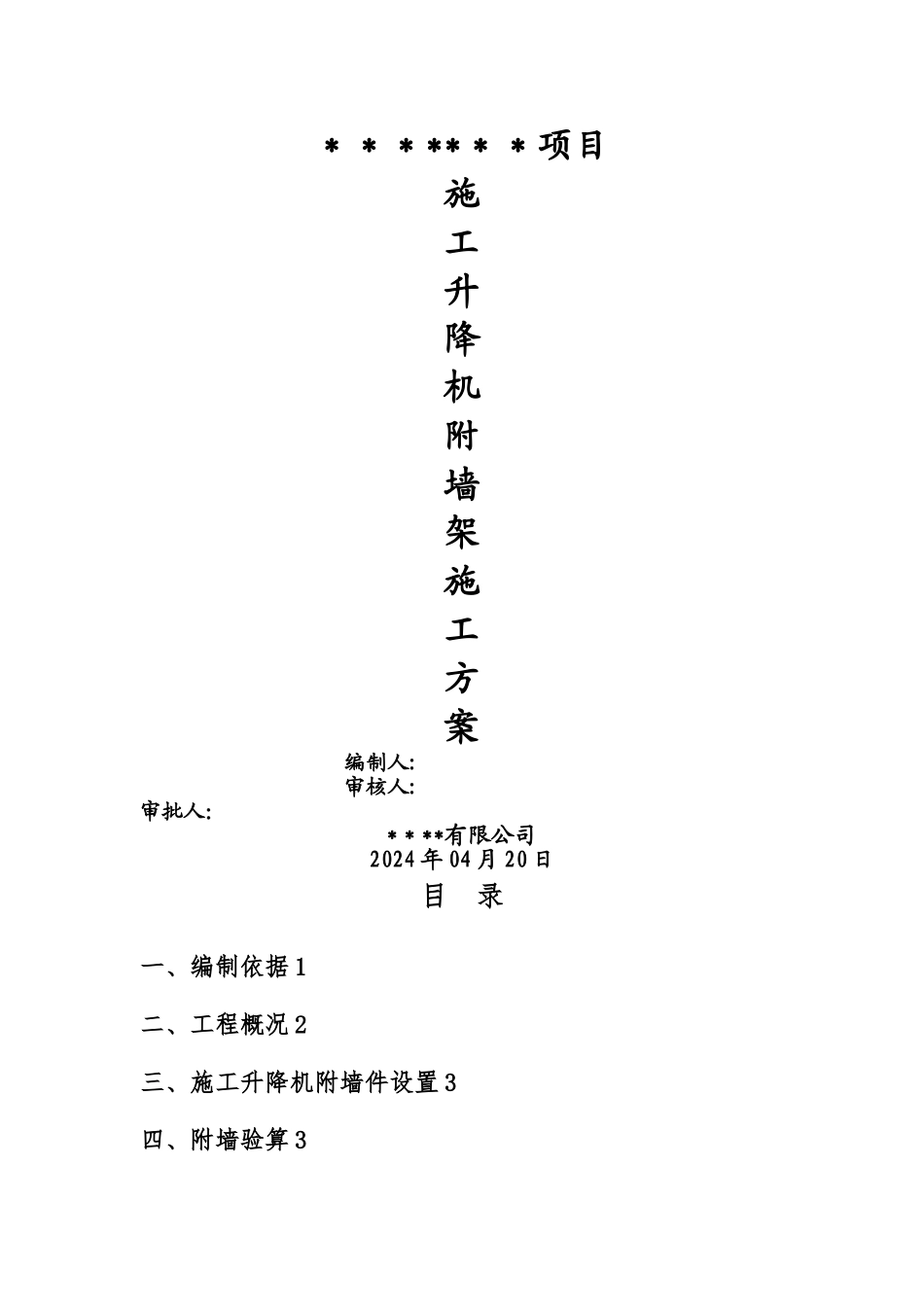

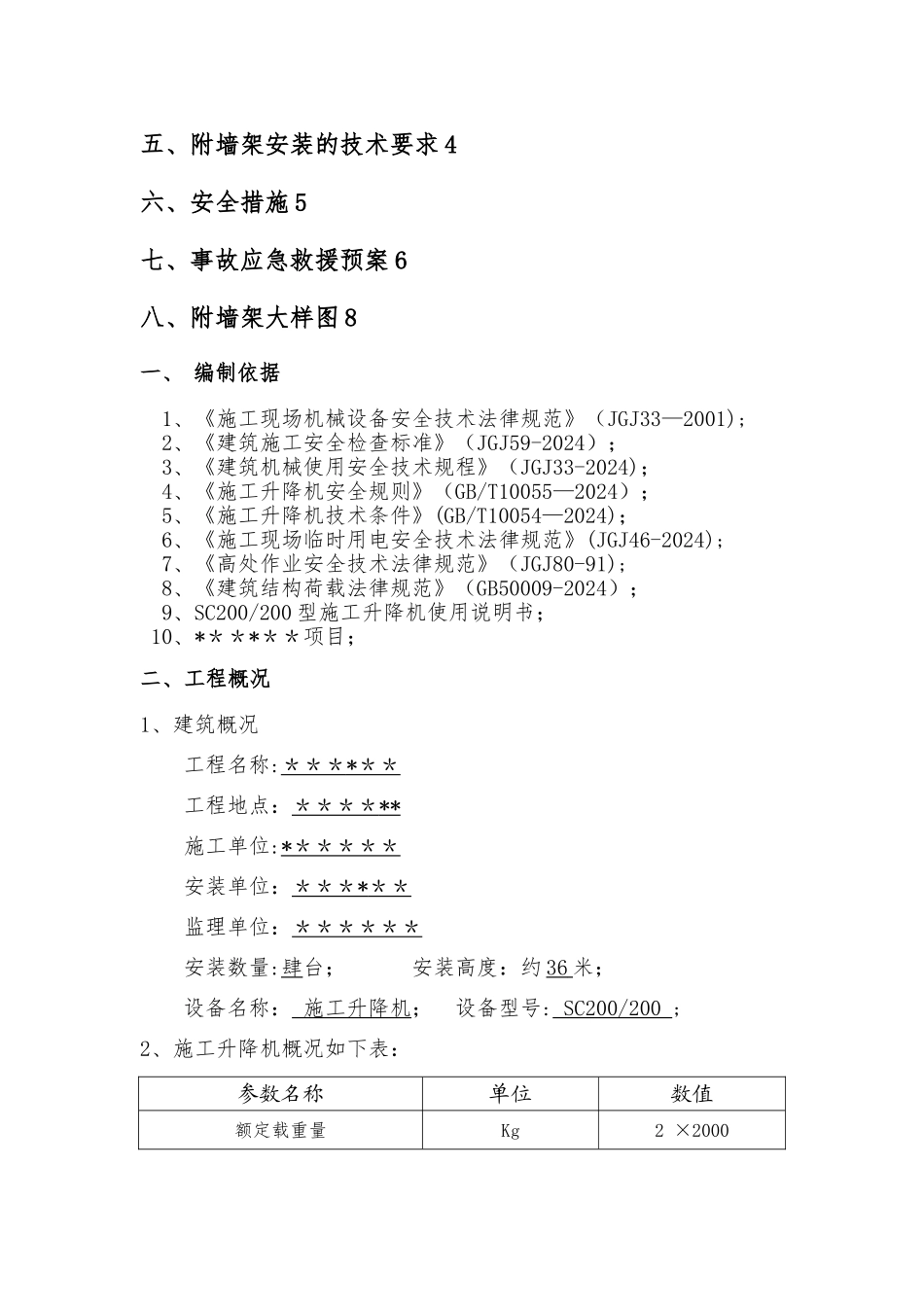

＊＊＊**＊＊项目施工升降机附墙架施工方案编制人:审核人:审批人：*＊**有限公司2024 年 04 月 20 日目 录一、编制依据 1二、工程概况 2三、施工升降机附墙件设置 3四、附墙验算 3五、附墙架安装的技术要求 4六、安全措施 5七、事故应急救援预案 6八、附墙架大样图 8一、 编制依据 1、《施工现场机械设备安全技术法律规范》（JGJ33—2001); 2、《建筑施工安全检查标准》（JGJ59-2024）；3、《建筑机械使用安全技术规程》（JGJ33-2024)；4、《施工升降机安全规则》（GB/T10055—2024）；5、《施工升降机技术条件》(GB/T10054—2024)；6、《施工现场临时用电安全技术法律规范》(JGJ46-2024);7、《高处作业安全技术法律规范》（JGJ80-91);8、《建筑结构荷载法律规范》（GB50009-2024）；9、SC200/200 型施工升降机使用说明书；10、*＊＊*＊＊项目；二、工程概况1、建筑概况工程名称:＊＊＊ * ＊＊ 工程地点：＊＊＊＊ ** 施工单位:* ＊＊＊＊＊ 安装单位：＊＊＊ * ＊＊ 监理单位：＊＊＊＊＊＊安装数量:肆台； 安装高度：约 36 米；设备名称： 施工升降机； 设备型号: SC200/200 ;2、施工升降机概况如下表： 参数名称单位数值额定载重量Kg2 ×2000额定载人数人12最大安装高度m150自由端高度m7.5附墙最大间距m9额定提升速度m/min33电机功率KW2×2×16对重质量Kg-吊笼内净尺寸（长×宽×高）m×m×m3。2×1。5×2.5标准节尺寸（长×宽×高)m×m×m1。508×0。65×0.65整机重量t2×1。6防坠安全器型号SAJ40—1。2三、 施工升降机附墙件设置施工升降机附墙架是按一定间距连接导轨架与建筑物或其他固定结构，从而支撑导轨架的构件. 本工程原施工升降机导轨与结构外墙处间距最大为 3。5m，采纳Ⅱ型附墙架，因其他原因导致现在的施工升降机导轨与结构外墙处间距最大为 4。2 米,需要对原Ⅱ型附墙架的连接杆焊接加长。 施工升降机附墙架的作用有两种，一是保证导轨架的稳定性,二是调整导轨架的垂直度。 注:连接杆加长焊接时，需用钢板在焊接处加固。四、 附墙验算附墙架采纳现在加长连接杆的Ⅱ型附墙架，根据《SC 型升降机使用手册》中（附墙架）所示,附墙架对墙面的作用力 P 计算如下： P=60L/2。05B式中 B 为附墙宽度，B=1.43m;L 为导架中心与墙面间的垂直距离，L=4。2mP=60×4。2/（2.05×1。43）=85.962KN1、附墙连接验算附墙架与砼结构之间采纳 4 根 M24 穿墙螺栓连接，采纳说明书中的用穿墙螺...
