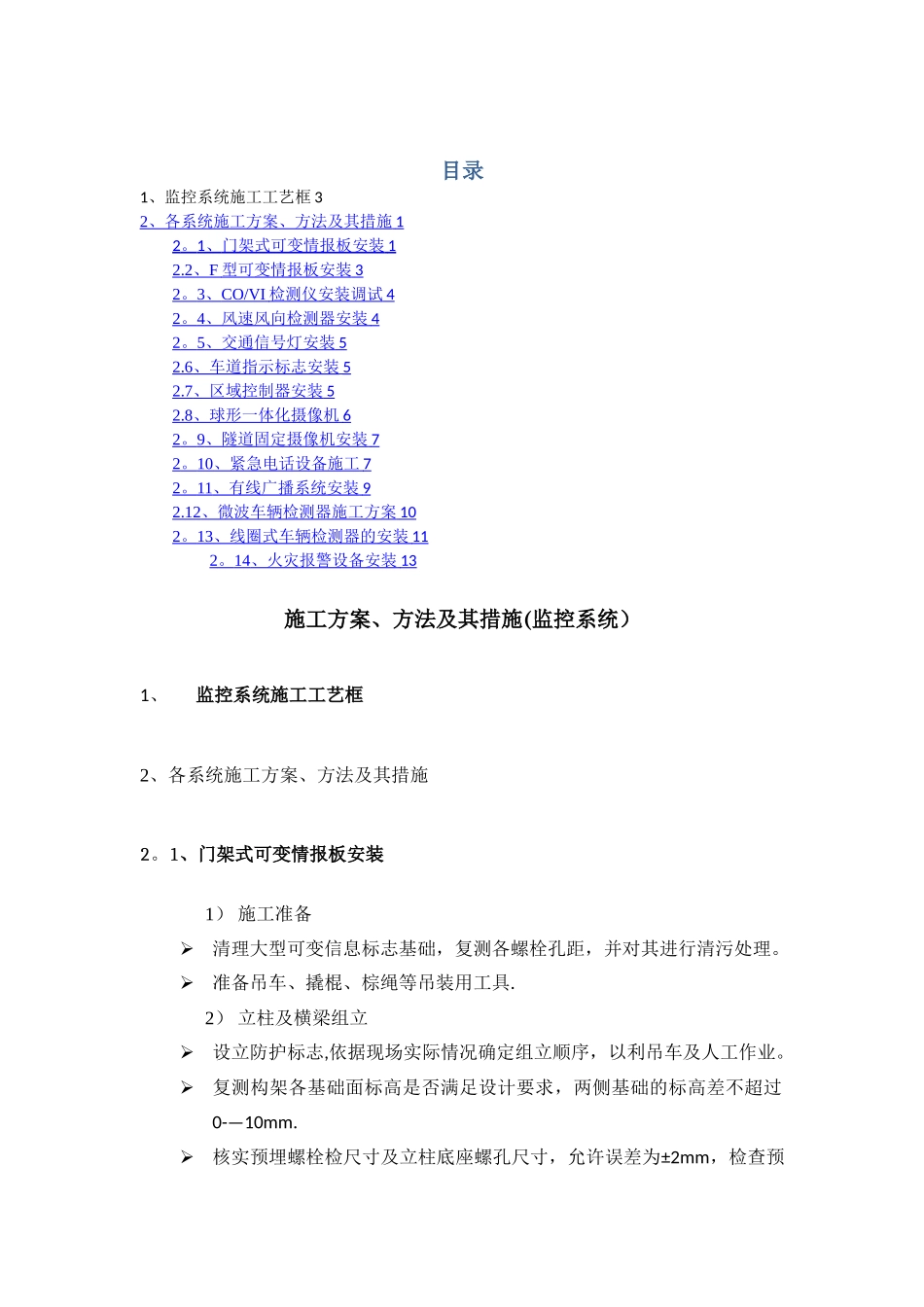

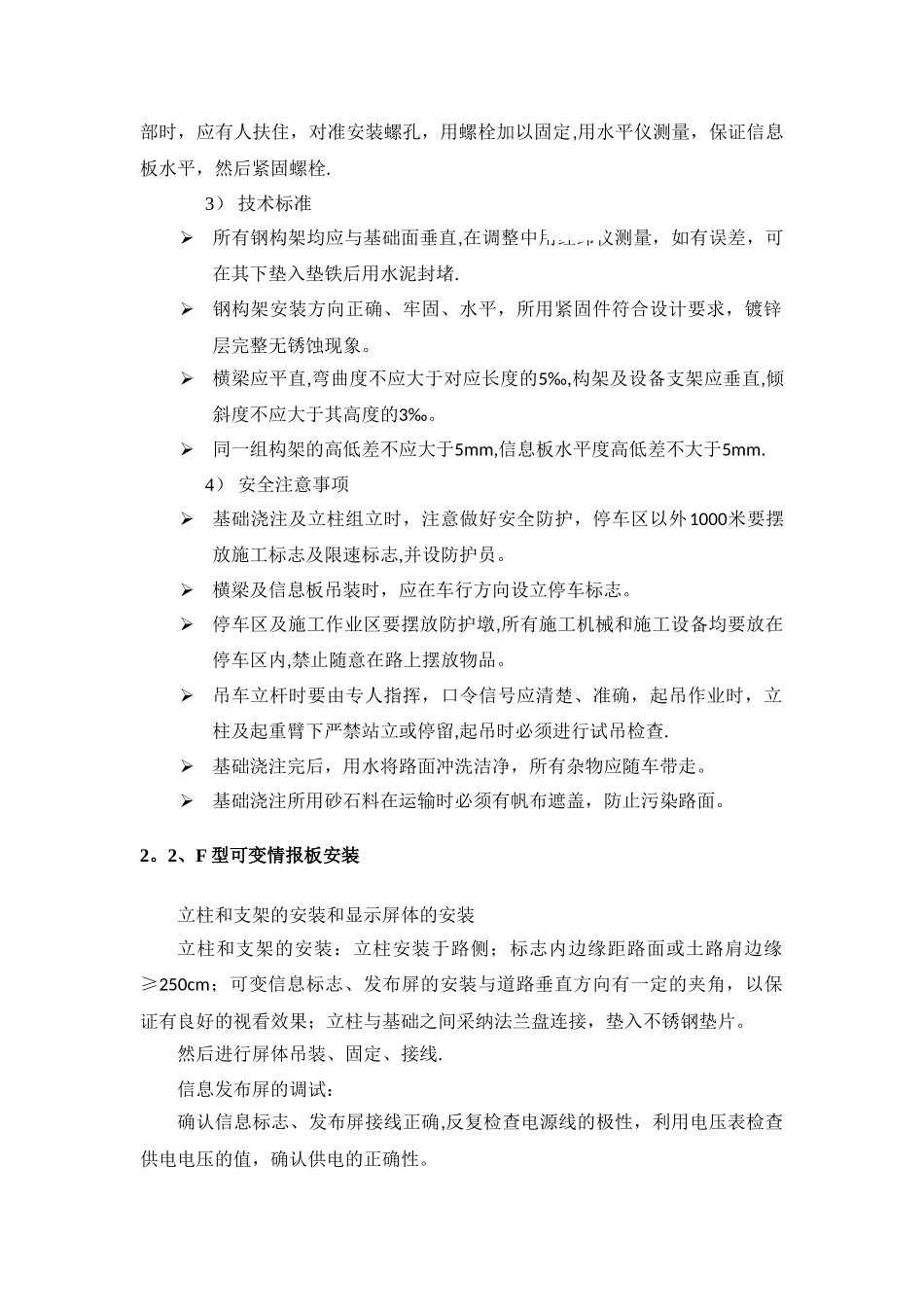

目录1、监控系统施工工艺框 32 、各系统施工方案、方法及其措施 1 2 。 1 、 门架式可变情报板安装 1 2.2 、 F 型可变情报板安装 3 2 。 3 、 CO/VI 检测仪安装调试 4 2 。 4 、风速风向检测器安装 4 2 。 5 、交通信号灯安装 5 2.6 、车道指示标志安装 5 2.7 、区域控制器安装 5 2.8 、球形一体化摄像机 6 2 。 9 、隧道固定摄像机安装 7 2 。 10 、紧急电话设备施工 7 2 。 11 、有线广播系统安装 9 2.12 、微波车辆检测器施工方案 10 2 。 13 、线圈式车辆检测器的安装 11 2 。 14 、火灾报警设备安装 13 施工方案、方法及其措施(监控系统）1、监控系统施工工艺框2、各系统施工方案、方法及其措施2。1、门架式可变情报板安装1） 施工准备清理大型可变信息标志基础，复测各螺栓孔距，并对其进行清污处理。准备吊车、撬棍、棕绳等吊装用工具.2） 立柱及横梁组立设立防护标志,依据现场实际情况确定组立顺序，以利吊车及人工作业。复测构架各基础面标高是否满足设计要求，两侧基础的标高差不超过0-—10mm.核实预埋螺栓检尺寸及立柱底座螺孔尺寸，允许误差为±2mm，检查预埋螺栓露出基础面高度是否符合要求.立柱和横梁运到安装位置附近，并按规定进行外观及质量检查，对变形产品进行矫正，并复核安装尺寸。立柱吊装根据起重机停靠位置及吊臂长度，确定吊绳绑扎位置，指挥起重机将立柱吊离地面转到基础上方，使其根部安装孔与基础预埋螺栓相对,然后落钩就位,用螺帽将其固定。同一组架构立柱立完后要进行调整垂直度、测量相对位置,如有偏移应调整至正确位置。横梁吊装横梁起吊时，在横梁两侧应绑扎晃绳引导，横梁吊到支柱顶后,晃绳引导，使其安装孔与支柱安装孔相对，用螺栓加以固定，横梁安装方向与设计图相符。信息板吊装横梁所有螺栓紧固完成后方可进行信息板吊装,信息板起吊时,信息板正面应加以防护,并在信息板两侧加晃绳引导,正式起吊前应进行试吊,信息板到横梁顶部时，应有人扶住，对准安装螺孔，用螺栓加以固定,用水平仪测量，保证信息板水平，然后紧固螺栓.3） 技术标准所有钢构架均应与基础面垂直,在调整中用经纬仪测量，如有误差，可在其下垫入垫铁后用水泥封堵.钢构架安装方向正确、牢固、水平，所用紧固件符合设计要求，镀锌层完整无锈蚀现象。横梁应平直,弯曲度不应大于对应长度的5‰,构架及设备支架应垂直,倾斜度不应大于其高度的3‰...
