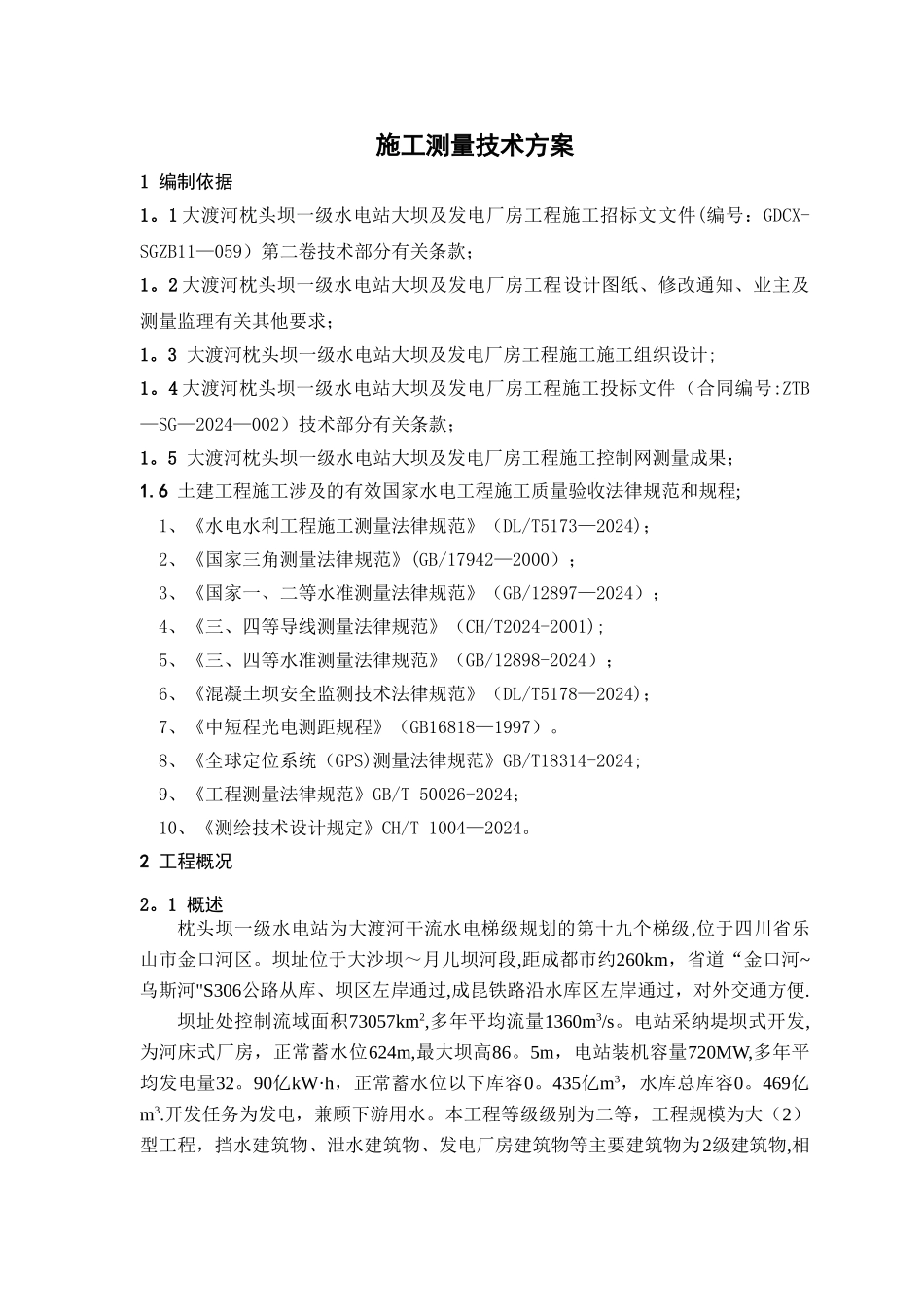

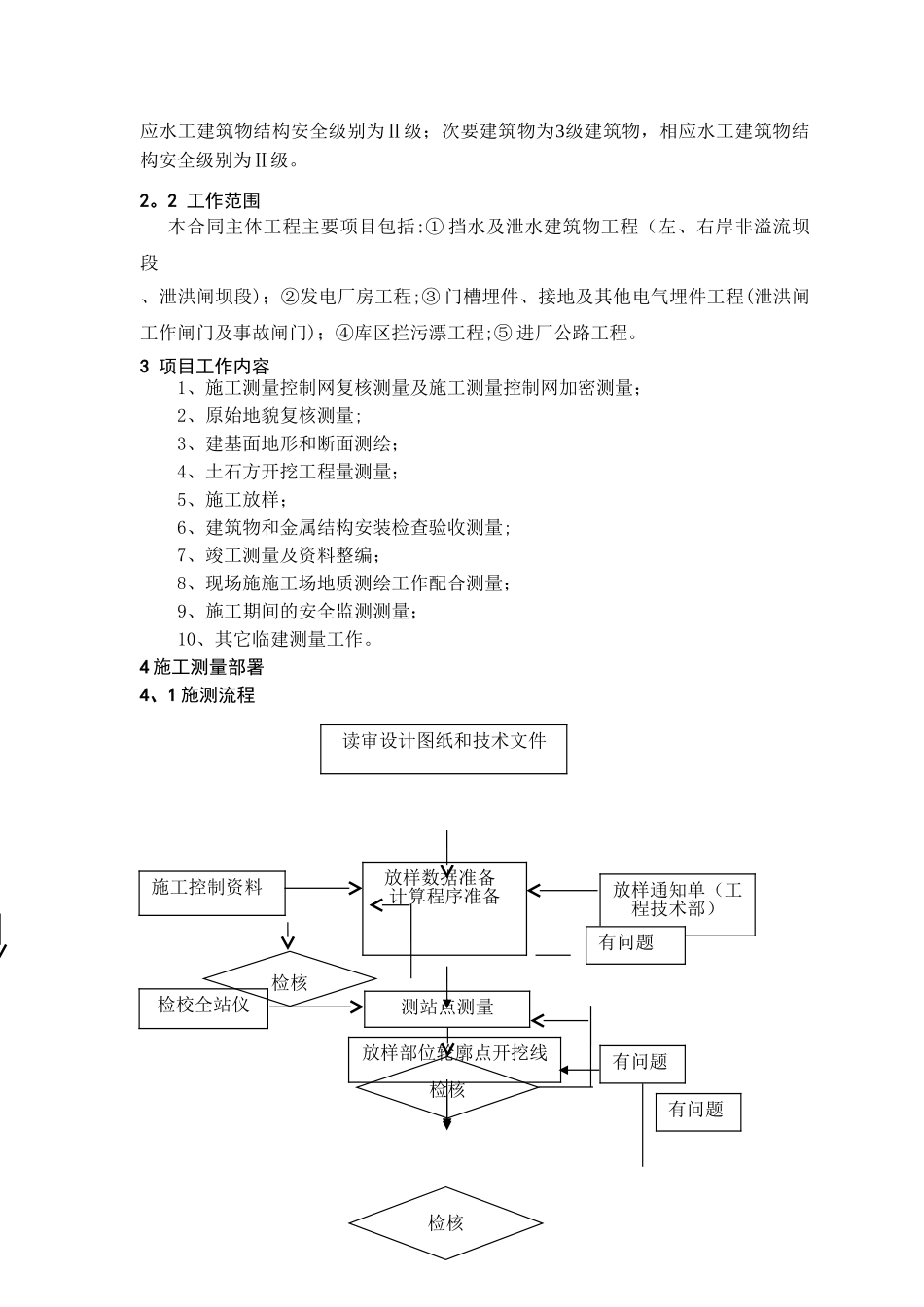

施工测量技术方案1 编制依据1。1 大渡河枕头坝一级水电站大坝及发电厂房工程施工招标文文件(编号：GDCX-SGZB11—059）第二卷技术部分有关条款；1。2 大渡河枕头坝一级水电站大坝及发电厂房工程设计图纸、修改通知、业主及测量监理有关其他要求；1。3 大渡河枕头坝一级水电站大坝及发电厂房工程施工施工组织设计; 1。4 大渡河枕头坝一级水电站大坝及发电厂房工程施工投标文件（合同编号:ZTB—SG—2024—002）技术部分有关条款；1。5 大渡河枕头坝一级水电站大坝及发电厂房工程施工控制网测量成果；1.6 土建工程施工涉及的有效国家水电工程施工质量验收法律规范和规程;1、《水电水利工程施工测量法律规范》（DL/T5173—2024)；2、《国家三角测量法律规范》(GB/17942—2000）；3、《国家一、二等水准测量法律规范》（GB/12897—2024）；4、《三、四等导线测量法律规范》（CH/T2024-2001);5、《三、四等水准测量法律规范》（GB/12898-2024）；6、《混凝土坝安全监测技术法律规范》（DL/T5178—2024)；7、《中短程光电测距规程》（GB16818—1997）。8、《全球定位系统（GPS)测量法律规范》GB/T18314-2024;9、《工程测量法律规范》GB/T 50026-2024；10、《测绘技术设计规定》CH/T 1004—2024。2 工程概况2。1 概述 枕头坝一级水电站为大渡河干流水电梯级规划的第十九个梯级,位于四川省乐山市金口河区。坝址位于大沙坝～月儿坝河段,距成都市约260km，省道“金口河~乌斯河"S306公路从库、坝区左岸通过,成昆铁路沿水库区左岸通过，对外交通方便.坝址处控制流域面积73057km2,多年平均流量1360m3/s。电站采纳堤坝式开发,为河床式厂房，正常蓄水位624m,最大坝高86。5m，电站装机容量720MW,多年平均发电量32。90亿kW·h，正常蓄水位以下库容0。435亿m3，水库总库容0。469亿m3.开发任务为发电，兼顾下游用水。本工程等级级别为二等，工程规模为大（2）型工程，挡水建筑物、泄水建筑物、发电厂房建筑物等主要建筑物为2级建筑物,相应水工建筑物结构安全级别为Ⅱ级；次要建筑物为3级建筑物，相应水工建筑物结构安全级别为Ⅱ级。2。2 工作范围本合同主体工程主要项目包括:① 挡水及泄水建筑物工程（左、右岸非溢流坝段、泄洪闸坝段)；②发电厂房工程;③ 门槽埋件、接地及其他电气埋件工程(泄洪闸工作闸门及事故闸门)；④库区拦污漂工程;⑤ 进厂公路工程。3 项目工作内容1、施工测量控制网复核测量及施工测量控制网加密测量；2、原始地貌复核测量;3...
