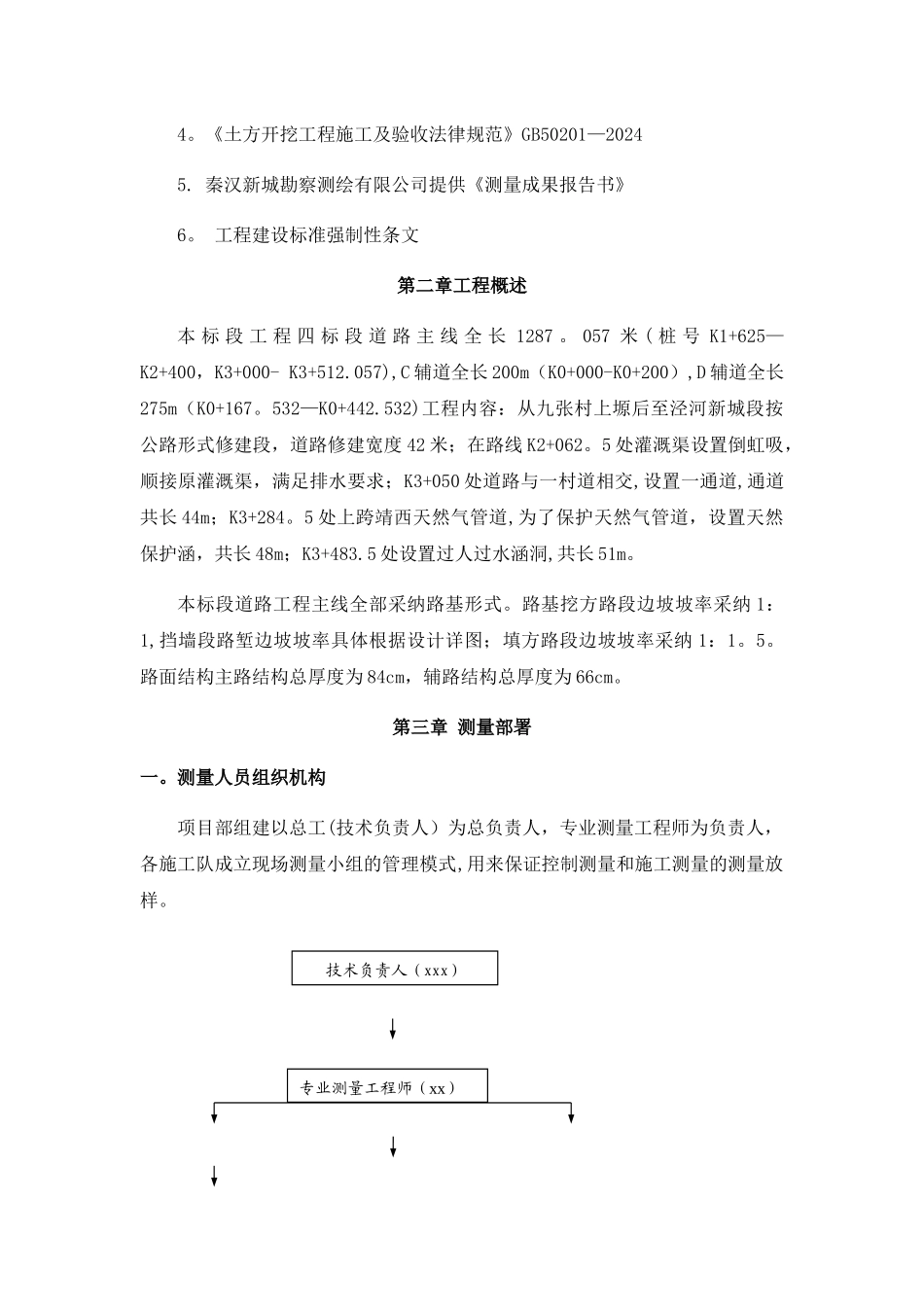

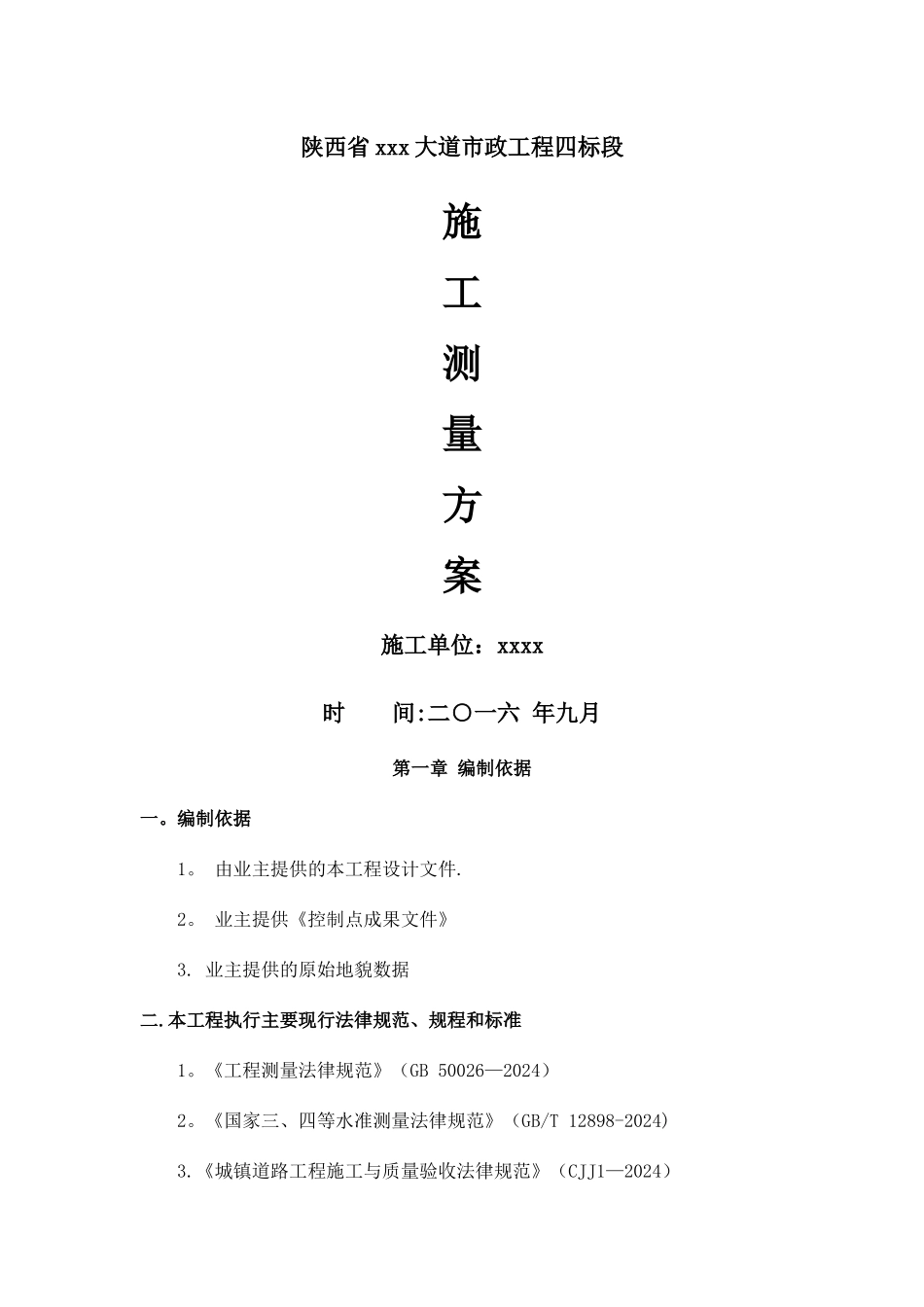

陕西省 xxx 大道市政工程四标段 施工测量方案施工单位：xxxx时 间:二○一六 年九月第一章 编制依据一。编制依据 1。 由业主提供的本工程设计文件. 2。 业主提供《控制点成果文件》 3. 业主提供的原始地貌数据 二.本工程执行主要现行法律规范、规程和标准 1。《工程测量法律规范》（GB 50026—2024） 2。《国家三、四等水准测量法律规范》（GB/T 12898-2024) 3.《城镇道路工程施工与质量验收法律规范》（CJJ1—2024） 4。《土方开挖工程施工及验收法律规范》GB50201—2024 5. 秦汉新城勘察测绘有限公司提供《测量成果报告书》 6。 工程建设标准强制性条文 第二章工程概述本 标 段 工 程 四 标 段 道 路 主 线 全 长 1287 。 057 米 ( 桩 号 K1+625—K2+400，K3+000- K3+512.057),C 辅道全长 200m（K0+000-K0+200）,D 辅道全长275m（K0+167。532—K0+442.532)工程内容：从九张村上塬后至泾河新城段按公路形式修建段，道路修建宽度 42 米；在路线 K2+062。5 处灌溉渠设置倒虹吸，顺接原灌溉渠，满足排水要求；K3+050 处道路与一村道相交,设置一通道,通道共长 44m；K3+284。5 处上跨靖西天然气管道,为了保护天然气管道，设置天然保护涵，共长 48m；K3+483.5 处设置过人过水涵洞,共长 51m。本标段道路工程主线全部采纳路基形式。路基挖方路段边坡坡率采纳 1：1,挡墙段路堑边坡坡率具体根据设计详图；填方路段边坡坡率采纳 1：1。5。路面结构主路结构总厚度为 84cm，辅路结构总厚度为 66cm。第三章 测量部署一。测量人员组织机构 项目部组建以总工(技术负责人）为总负责人，专业测量工程师为负责人，各施工队成立现场测量小组的管理模式,用来保证控制测量和施工测量的测量放样。 技术负责人（xxx）专业测量工程师（xx）二。测量仪器的配备 本标段工程包括道路工程、桥涵工程、交通工程和照明工程.道路工程主要包括路基工程、路面工程及附属工程。测量要求精度高，测量误差应严格控制在法律规范允许偏差范围内，采纳全站仪和水准仪作为主要测量控制仪器，配备的主要仪器如下： 附表 主要的材料试验、测量、质检仪器设备表序号仪器设备名称规格型号单位数量备注1精密水准仪DS1 级台22全站仪3mm+2PPm台13经纬仪J2 级台4钢卷尺50m把35钢卷尺5m把若干6质检工具套17三、测量工作基本要求 1. 施测原则 1） 严格执行测量法律规范，遵守先整体后局部的工作程序，先确定平面控制网，后...
