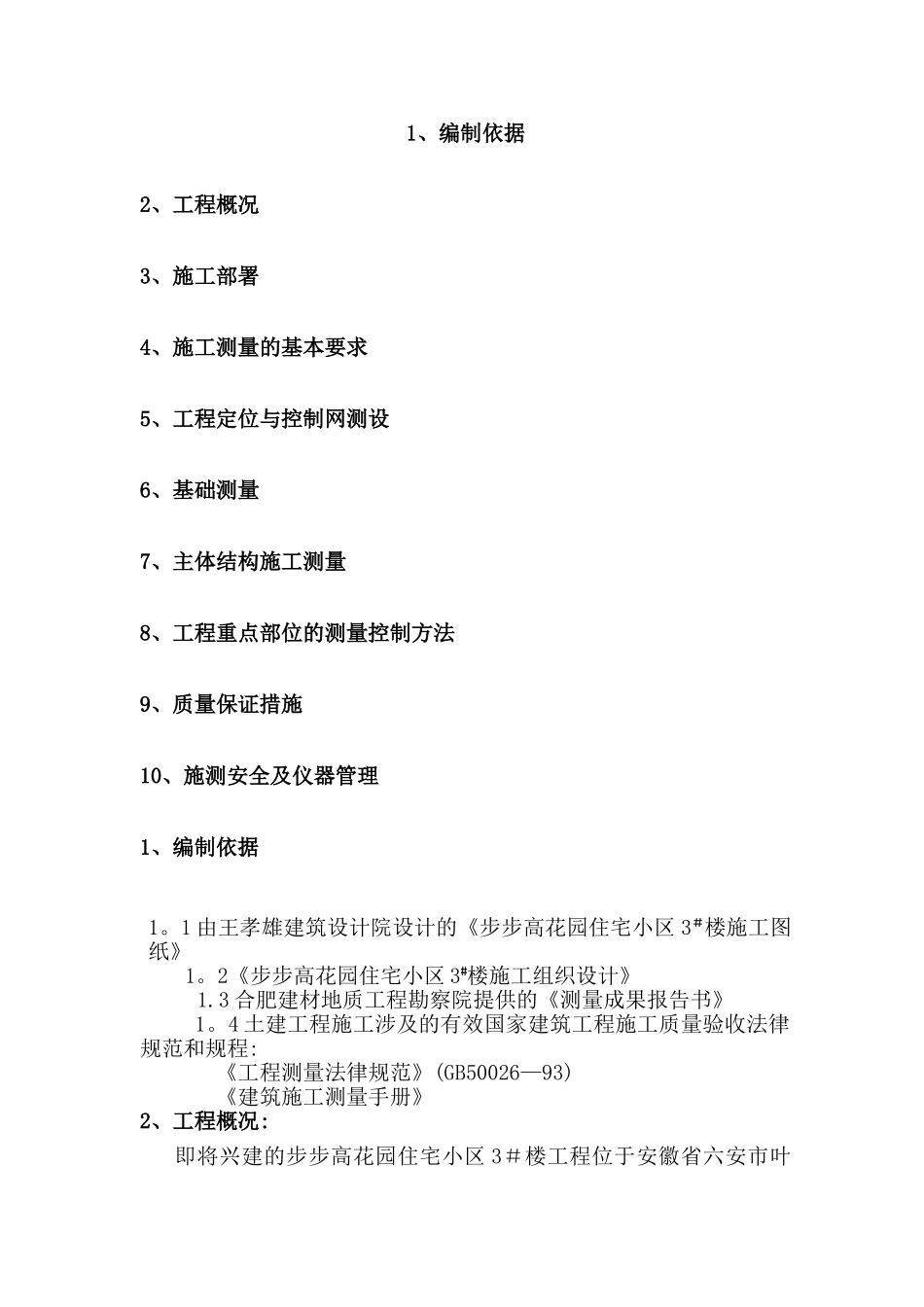

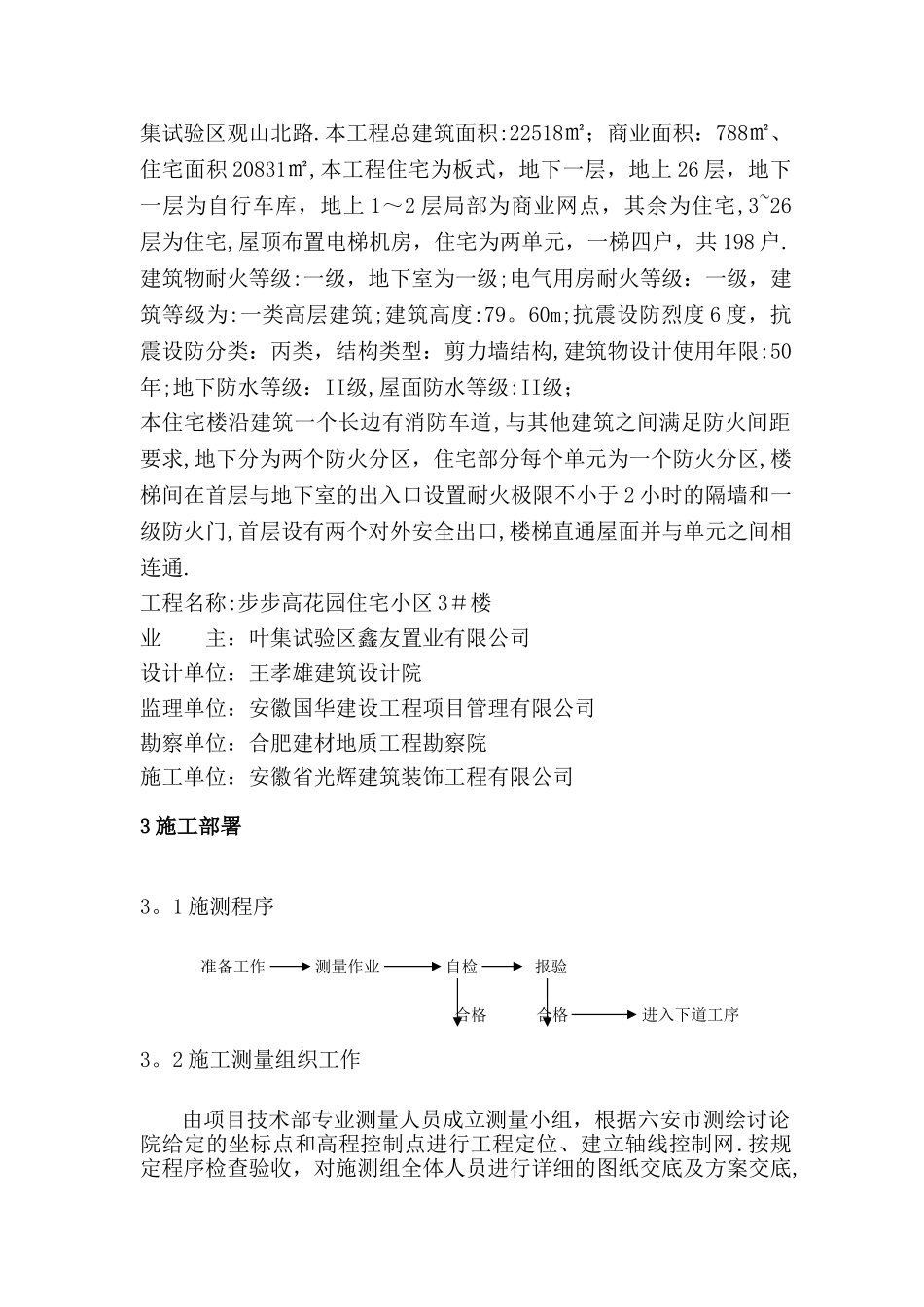

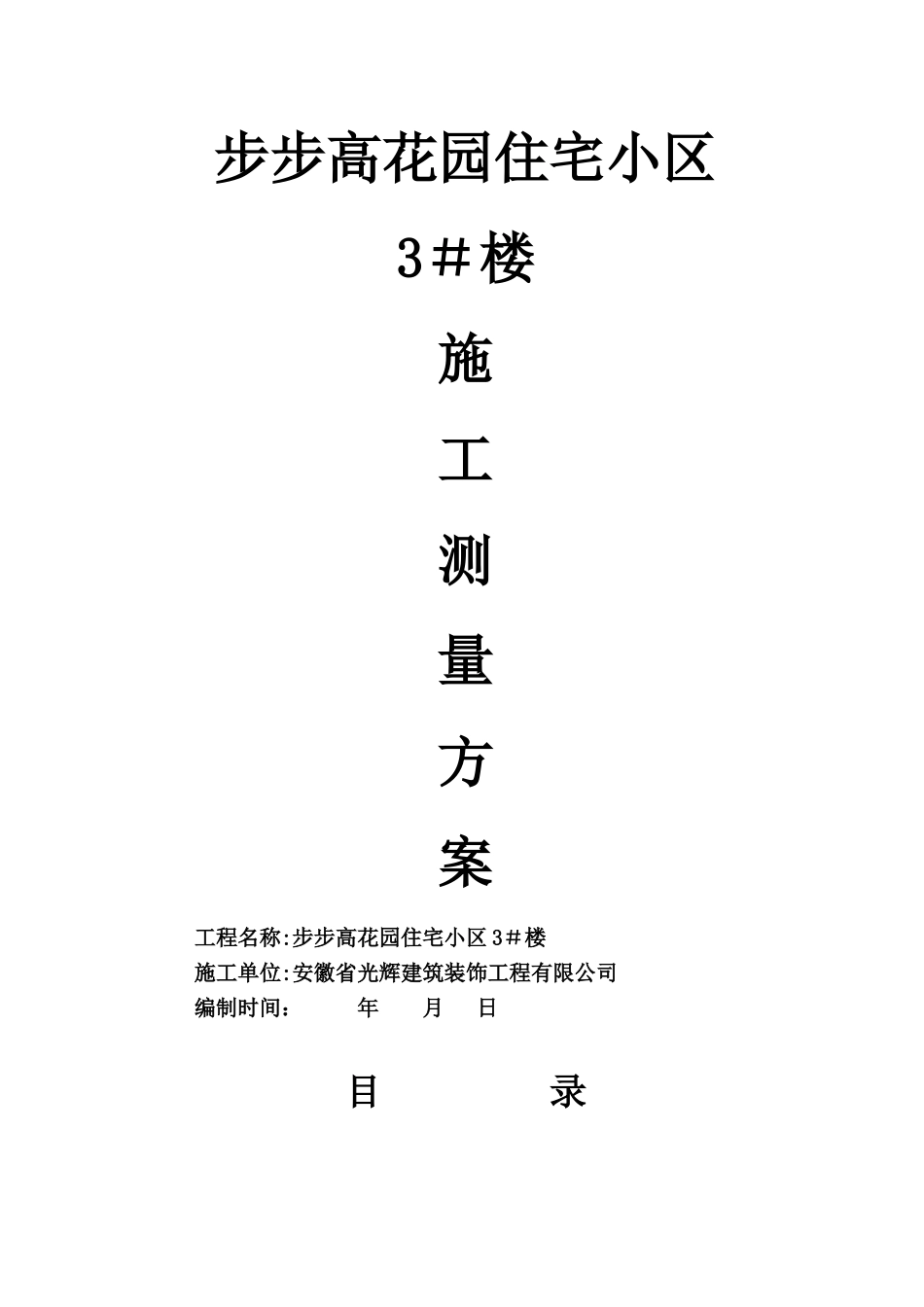

步步高花园住宅小区3＃楼施工测量方案 工程名称:步步高花园住宅小区 3＃楼 施工单位:安徽省光辉建筑装饰工程有限公司 编制时间： 年 月 日目 录1、编制依据2、工程概况3、施工部署4、施工测量的基本要求5、工程定位与控制网测设6、基础测量7、主体结构施工测量8、工程重点部位的测量控制方法9、质量保证措施10、施测安全及仪器管理1、编制依据1。1 由王孝雄建筑设计院设计的《步步高花园住宅小区 3＃楼施工图纸》1。2《步步高花园住宅小区 3#楼施工组织设计》1.3 合肥建材地质工程勘察院提供的《测量成果报告书》 1。4 土建工程施工涉及的有效国家建筑工程施工质量验收法律规范和规程: 《工程测量法律规范》(GB50026—93) 《建筑施工测量手册》2、工程概况: 即将兴建的步步高花园住宅小区 3＃楼工程位于安徽省六安市叶集试验区观山北路.本工程总建筑面积:22518㎡；商业面积：788㎡、住宅面积 20831㎡,本工程住宅为板式，地下一层，地上 26 层，地下一层为自行车库，地上 1～2 层局部为商业网点，其余为住宅,3~26层为住宅,屋顶布置电梯机房，住宅为两单元，一梯四户，共 198 户.建筑物耐火等级:一级，地下室为一级;电气用房耐火等级：一级，建筑等级为:一类高层建筑;建筑高度:79。60m;抗震设防烈度 6 度，抗震设防分类：丙类，结构类型：剪力墙结构,建筑物设计使用年限:50年;地下防水等级：II级,屋面防水等级:II级；本住宅楼沿建筑一个长边有消防车道,与其他建筑之间满足防火间距要求,地下分为两个防火分区，住宅部分每个单元为一个防火分区,楼梯间在首层与地下室的出入口设置耐火极限不小于 2 小时的隔墙和一级防火门,首层设有两个对外安全出口,楼梯直通屋面并与单元之间相连通.工程名称:步步高花园住宅小区 3＃楼 业 主：叶集试验区鑫友置业有限公司设计单位：王孝雄建筑设计院监理单位：安徽国华建设工程项目管理有限公司勘察单位：合肥建材地质工程勘察院施工单位：安徽省光辉建筑装饰工程有限公司3 施工部署3。1 施测程序准备工作 测量作业 自检 报验 合格 合格 进入下道工序3。2 施工测量组织工作由项目技术部专业测量人员成立测量小组，根据六安市测绘讨论院给定的坐标点和高程控制点进行工程定位、建立轴线控制网.按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底,明确分工，所有施测的工作进度及逐日安排，由组长根据项目的总体进度计划进行安排。4 施工测量的基本要求4。1 ...
