施工测量方案]VIP专享

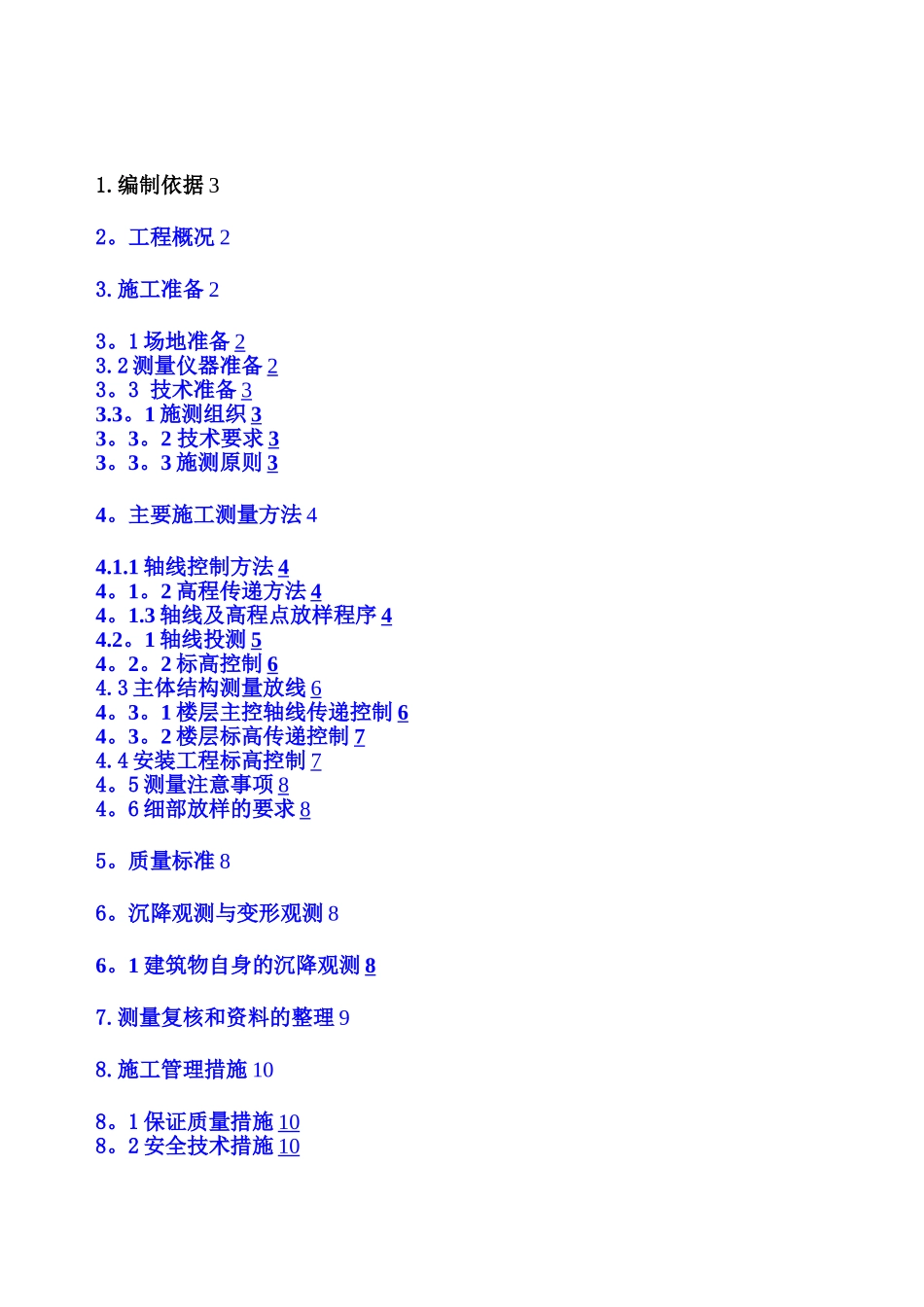

目 录1.编制依据 32。工程概况 23.施工准备 23。1 场地准备 2 3.2 测量仪器准备 2 3。3 技术准备 3 3.3。1 施测组织 3 3。3。2 技术要求 3 3。3。3 施测原则 3 4。主要施工测量方法 44.1.1 轴线控制方法 4 4。1。2 高程传递方法 4 4。1.3 轴线及高程点放样程序 4 4.2。1 轴线投测 5 4。2。2 标高控制 6 4.3 主体结构测量放线 6 4。3。1 楼层主控轴线传递控制 6 4。3。2 楼层标高传递控制 7 4.4 安装工程标高控制 7 4。5 测量注意事项 8 4。6 细部放样的要求 8 5。质量标准 86。沉降观测与变形观测 86。1 建筑物自身的沉降观测 8 7.测量复核和资料的整理 98.施工管理措施 108。1 保证质量措施 10 8。2 安全技术措施 10 9。仪器保养和使用制度 101.编制依据1.1 工程测量法律规范及条文说明（GB50026－2024）1。2 测绘局提供的工程测量成果报告书1.3 西彭城西家园公租房建设项目施工图纸2。工程概况工程名称:重庆西彭城西家园公租房工程工程地点： 九龙坡区西彭镇建设单位：重庆城投公租房建设有限公司设计单位：重庆市设计院监理单位：重庆联盛项目管理有限责任公司建筑总面积约为 75 万㎡，建筑结构使用年限为 50 年。共有建筑 45 栋，其中高层 29 栋，商业建筑 6 栋,附属建筑 3 栋及 3 个地下车库。3.施工准备3。1场地准备本工程现场地势不是很平担，定位测量施工前先进行场地平整、清除障碍物后并可进行施工定位放线工作。3。2测量仪器准备根据本工程的规模、质量要求、施工进度确定所用的测量仪器，所有测量器具必须经专业法定检测部门检验合格后方可使用。使用时应严格遵照工程测量法律规范及条文说明（GB50026－2024）要求操作、保管及维护。测量仪器配备一览表序号测量仪器名称型号规格单位数量备注1全站仪台62水准仪台283卷尺50m把8经鉴定5m把54塔尺5m把285对讲机部86墨斗个83。3 技术准备3。3。1 施测组织1)本项目部派专业测量人员成立测量小组,根据市勘测院提供的工程测量成果测定的坐标点和高程控制点进行施测，并按规定程序检查验收,对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度逐日安排，由组长根据项目的总体进度计划进行安排。2)测量人员及组成:测量负责人: 1 名。测量员： 8 名。3.3.2 技术要求1）所有参加施工测量人员、验线人员必须具备建筑行业相关知识且有丰富的测量经验，施工放线人员要固定...
