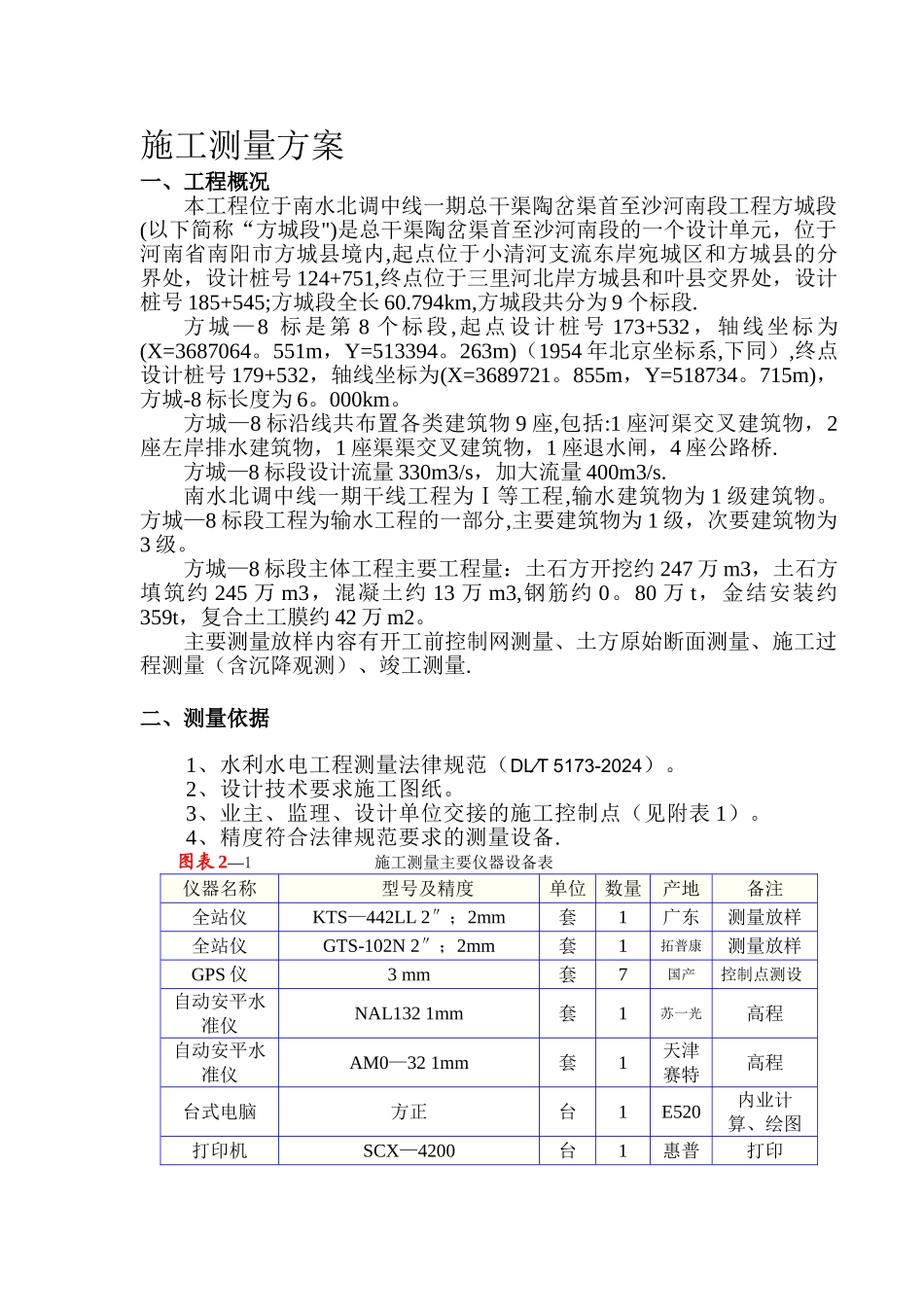

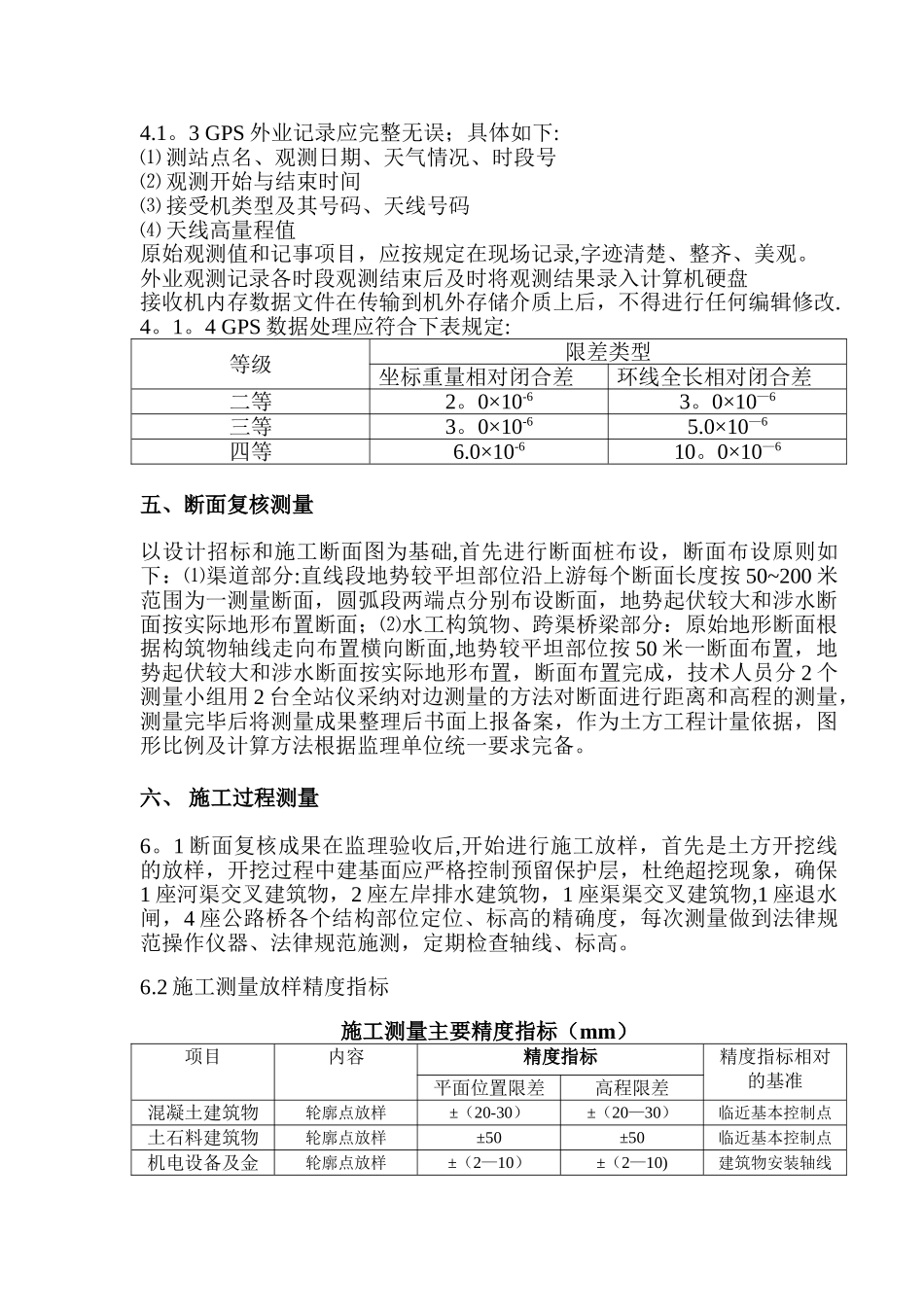

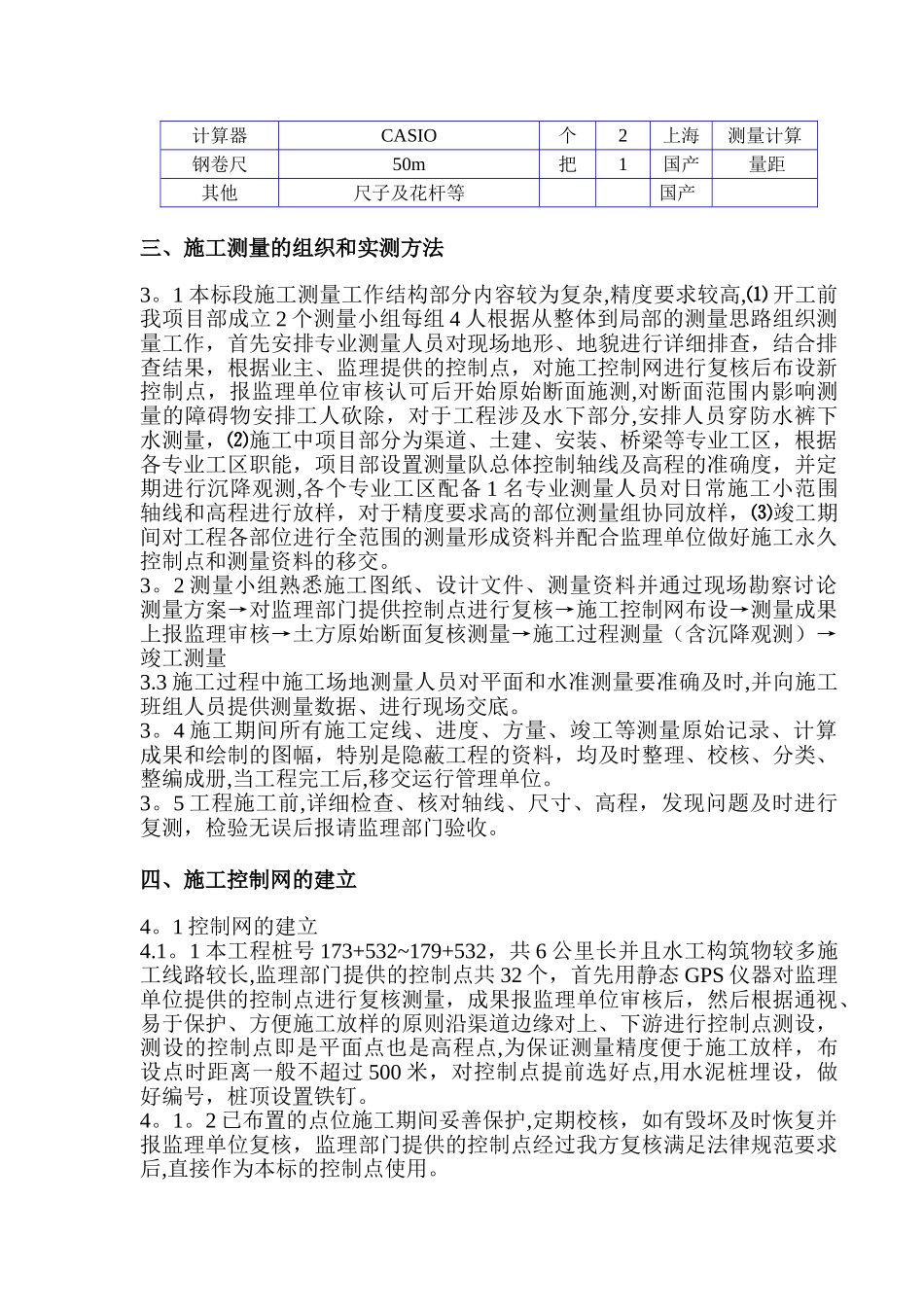

施工测量方案一、工程概况本工程位于南水北调中线一期总干渠陶岔渠首至沙河南段工程方城段(以下简称“方城段")是总干渠陶岔渠首至沙河南段的一个设计单元，位于河南省南阳市方城县境内,起点位于小清河支流东岸宛城区和方城县的分界处，设计桩号 124+751,终点位于三里河北岸方城县和叶县交界处，设计桩号 185+545;方城段全长 60.794km,方城段共分为 9 个标段.方城—8 标是第 8 个标段,起点设计桩号 173+532，轴线坐标为(X=3687064。551m，Y=513394。263m)（1954 年北京坐标系,下同）,终点设计桩号 179+532，轴线坐标为(X=3689721。855m，Y=518734。715m)，方城-8 标长度为 6。000km。方城—8 标沿线共布置各类建筑物 9 座,包括:1 座河渠交叉建筑物，2座左岸排水建筑物，1 座渠渠交叉建筑物，1 座退水闸，4 座公路桥.方城—8 标段设计流量 330m3/s，加大流量 400m3/s.南水北调中线一期干线工程为Ⅰ等工程,输水建筑物为 1 级建筑物。方城—8 标段工程为输水工程的一部分,主要建筑物为 1 级，次要建筑物为3 级。方城—8 标段主体工程主要工程量：土石方开挖约 247 万 m3，土石方填筑约 245 万 m3，混凝土约 13 万 m3,钢筋约 0。80 万 t，金结安装约359t，复合土工膜约 42 万 m2。主要测量放样内容有开工前控制网测量、土方原始断面测量、施工过程测量（含沉降观测）、竣工测量.二、测量依据1、水利水电工程测量法律规范（DL∕T 5173-2024）。2、设计技术要求施工图纸。3、业主、监理、设计单位交接的施工控制点（见附表 1）。4、精度符合法律规范要求的测量设备.图表 2—1 施工测量主要仪器设备表仪器名称型号及精度单位数量产地备注全站仪KTS—442LL 2″；2mm套1广东测量放样全站仪GTS-102N 2″；2mm套1拓普康测量放样GPS 仪3 mm套7国产控制点测设自动安平水准仪NAL132 1mm套1苏一光高程自动安平水准仪AM0—32 1mm套1天津赛特高程台式电脑方正台1E520内业计算、绘图打印机SCX—4200台1惠普打印计算器CASIO个2上海测量计算钢卷尺50m把1国产量距其他尺子及花杆等国产三、施工测量的组织和实测方法3。1 本标段施工测量工作结构部分内容较为复杂,精度要求较高,⑴ 开工前我项目部成立 2 个测量小组每组 4 人根据从整体到局部的测量思路组织测量工作，首先安排专业测量人员对现场地形、地貌进行详细排查，结合排查结果，根据业主、监理提供的控制点，对施工控制网进行复核后布设新控制点，报...
