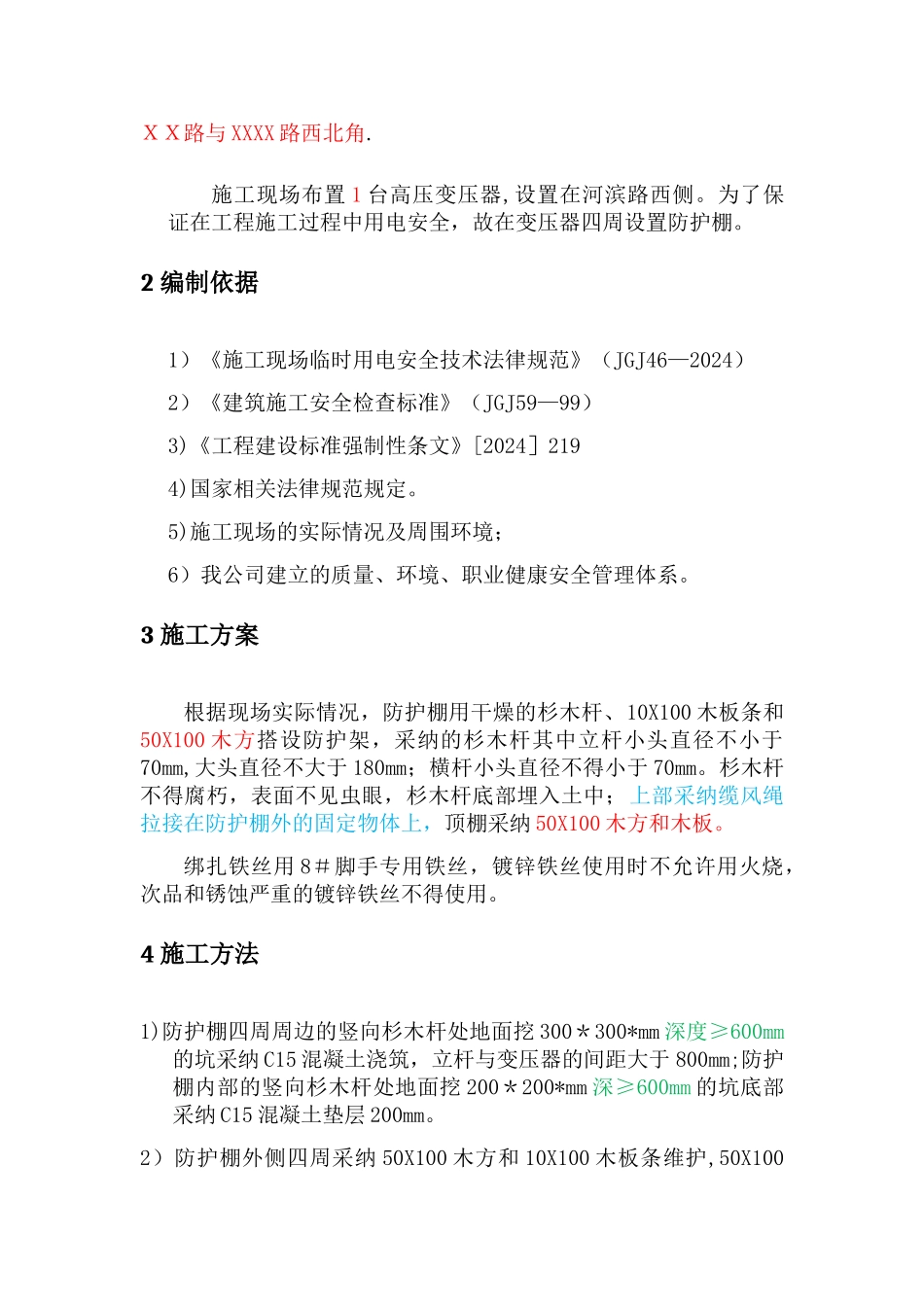

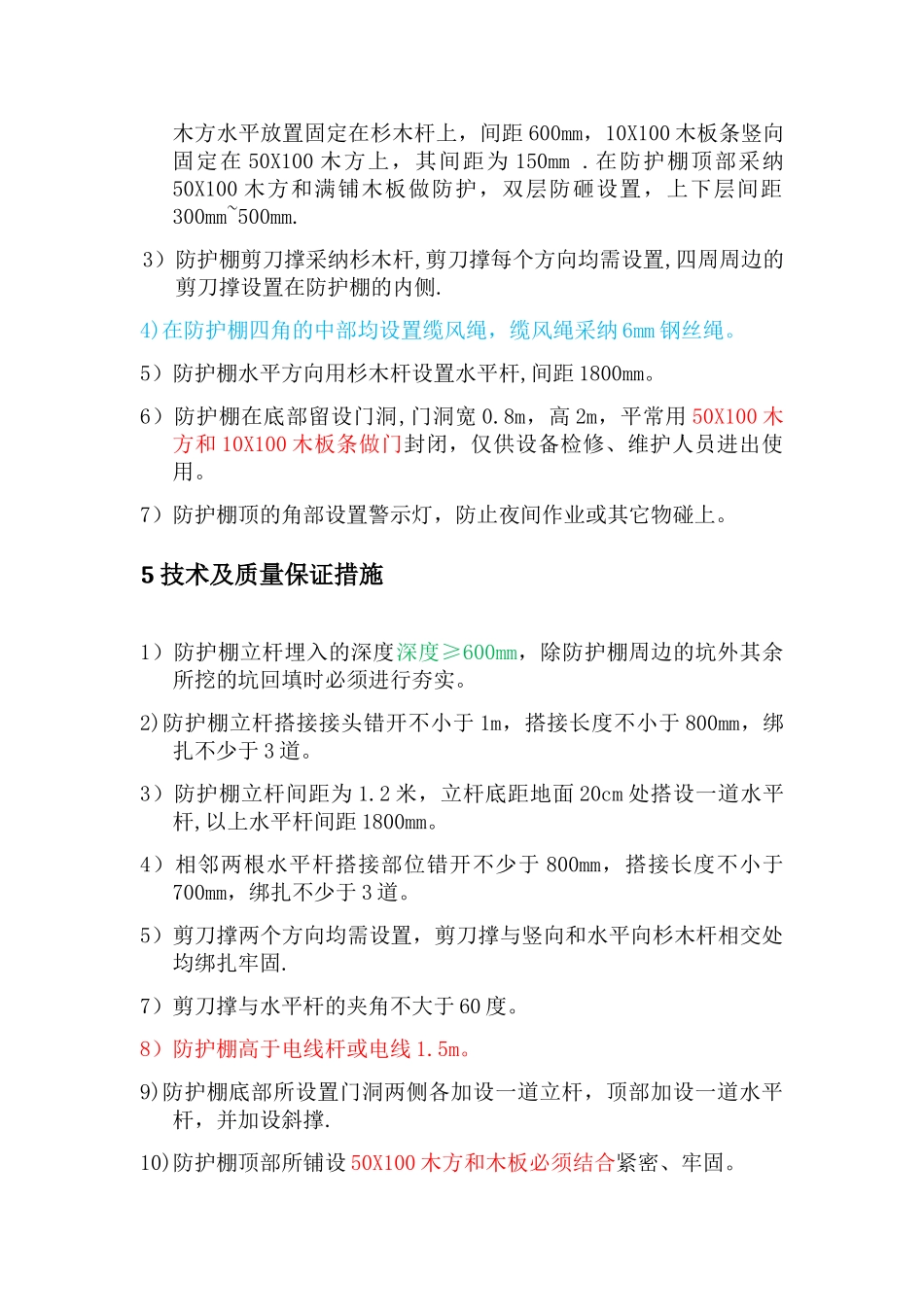

施工现场变压器防护要求与做法XXX·馨苑XXXXXXXXXX 有限公司日期：二〇一六年 六 月 七日目 录1 工程概况 3 2 编制依据 3 3 施工方案 3 4 施工方法 3 5 技术及质量保证措施 3 6 材料组织 4 7 安全文明施工 4 8 高压变压器布置和搭设简图 4 1 工程概况万众如意苑高档住宅工程，坐落在河南省郑东新区, ＸＸＸＸＸ路与 XXXX 路西北角.施工现场布置 1 台高压变压器,设置在河滨路西侧。为了保证在工程施工过程中用电安全，故在变压器四周设置防护棚。2 编制依据1）《施工现场临时用电安全技术法律规范》（JGJ46—2024）2）《建筑施工安全检查标准》（JGJ59—99）3)《工程建设标准强制性条文》[2024］2194)国家相关法律规范规定。5)施工现场的实际情况及周围环境；6）我公司建立的质量、环境、职业健康安全管理体系。3 施工方案根据现场实际情况，防护棚用干燥的杉木杆、10X100 木板条和50X100 木方搭设防护架，采纳的杉木杆其中立杆小头直径不小于70mm,大头直径不大于 180mm；横杆小头直径不得小于 70mm。杉木杆不得腐朽，表面不见虫眼，杉木杆底部埋入土中；上部采纳缆风绳拉接在防护棚外的固定物体上，顶棚采纳 50X100 木方和木板。绑扎铁丝用 8＃脚手专用铁丝，镀锌铁丝使用时不允许用火烧，次品和锈蚀严重的镀锌铁丝不得使用。4 施工方法1)防护棚四周周边的竖向杉木杆处地面挖 300＊300*mm 深度≥600mm的坑采纳 C15 混凝土浇筑，立杆与变压器的间距大于 800mm;防护棚内部的竖向杉木杆处地面挖 200＊200*mm 深≥600mm 的坑底部采纳 C15 混凝土垫层 200mm。2）防护棚外侧四周采纳 50X100 木方和 10X100 木板条维护,50X100木方水平放置固定在杉木杆上，间距 600mm，10X100 木板条竖向固定在 50X100 木方上，其间距为 150mm .在防护棚顶部采纳50X100 木方和满铺木板做防护，双层防砸设置，上下层间距300mm~500mm.3）防护棚剪刀撑采纳杉木杆,剪刀撑每个方向均需设置,四周周边的剪刀撑设置在防护棚的内侧.4)在防护棚四角的中部均设置缆风绳，缆风绳采纳 6mm 钢丝绳。5）防护棚水平方向用杉木杆设置水平杆,间距 1800mm。6）防护棚在底部留设门洞,门洞宽 0.8m，高 2m，平常用 50X100 木方和 10X100 木板条做门封闭，仅供设备检修、维护人员进出使用。7）防护棚顶的角部设置警示灯，防止夜间作业或其它物碰上。5 技术及质量保证措施1）防护棚立杆埋入的深度深度≥600mm，除防...
