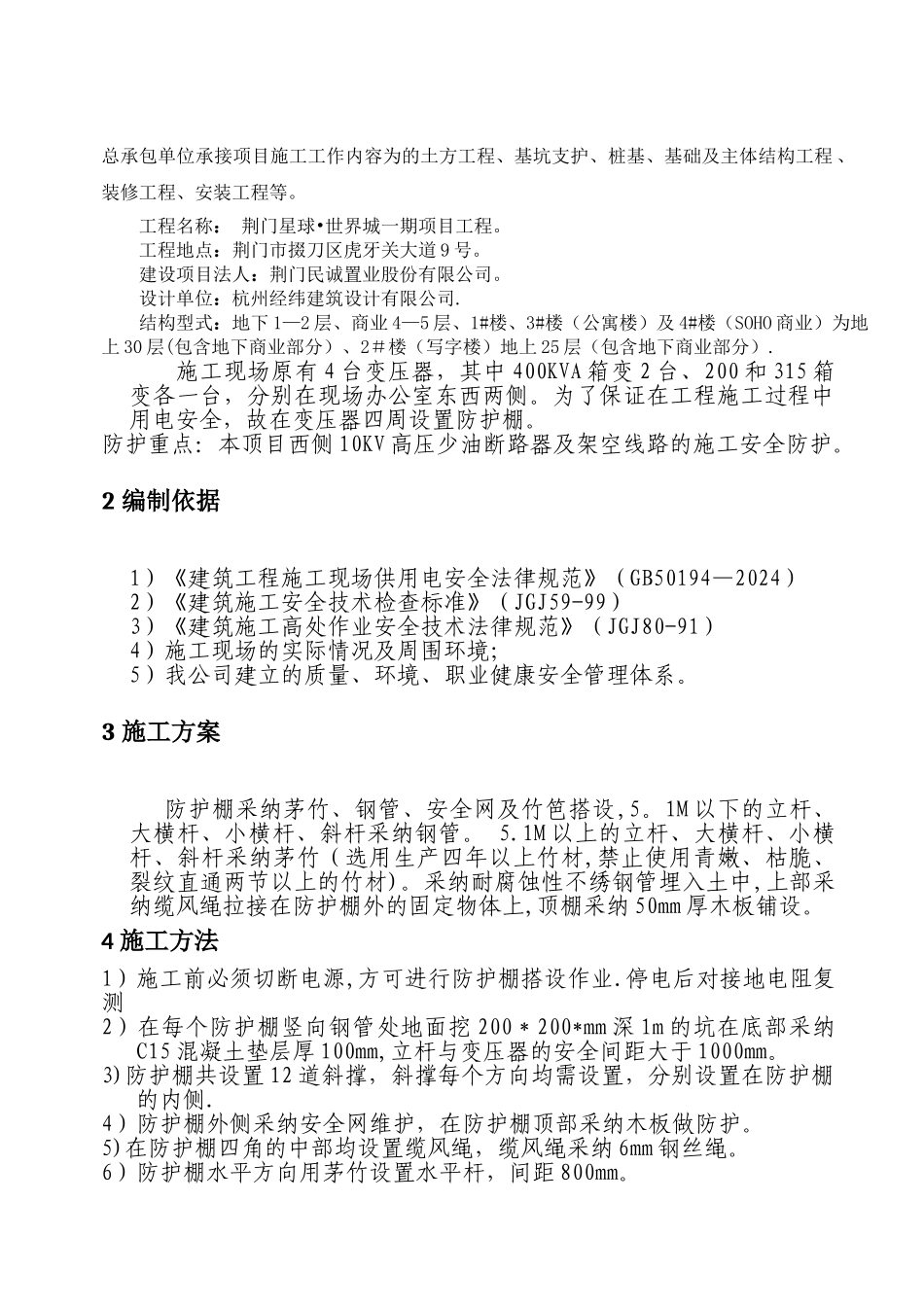

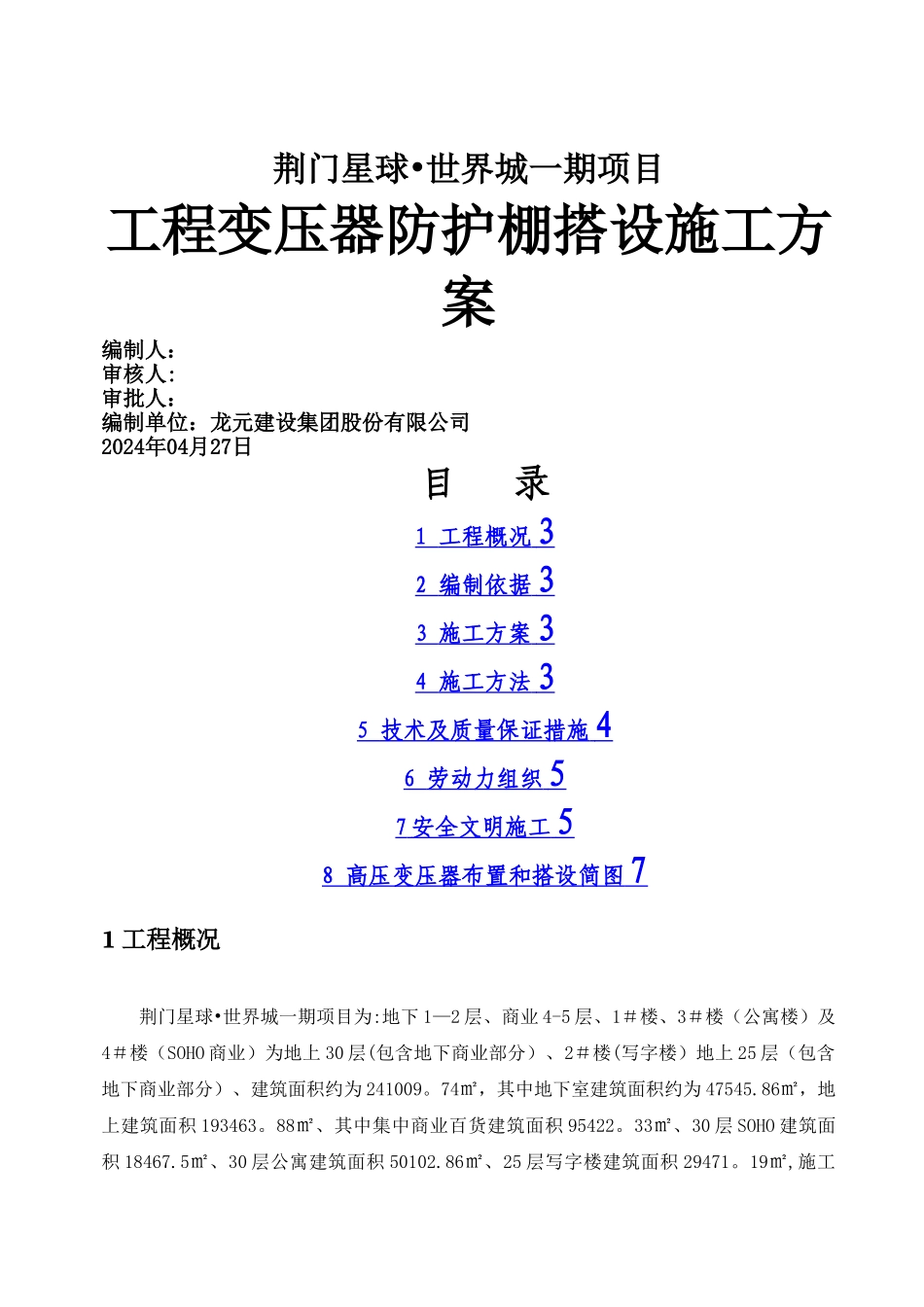

荆门星球•世界城一期项目工程变压器防护棚搭设施工方案编制人：审核人:审批人：编制单位：龙元建设集团股份有限公司2024年04月27日目 录1 工程概况 3 2 编制依据 3 3 施工方案 3 4 施工方法 3 5 技术及质量保证措施 4 6 劳动力组织 5 7 安全文明施工 5 8 高压变压器布置和搭设简图 7 1 工程概况荆门星球•世界城一期项目为:地下 1—2 层、商业 4-5 层、1＃楼、3＃楼（公寓楼）及4＃楼（SOHO 商业）为地上 30 层(包含地下商业部分）、2＃楼(写字楼）地上 25 层（包含地下商业部分）、建筑面积约为 241009。74㎡，其中地下室建筑面积约为 47545.86㎡，地上建筑面积 193463。88㎡、其中集中商业百货建筑面积 95422。33㎡、30 层 SOHO 建筑面积 18467.5㎡、30 层公寓建筑面积 50102.86㎡、25 层写字楼建筑面积 29471。19㎡,施工总承包单位承接项目施工工作内容为的土方工程、基坑支护、桩基、基础及主体结构工程 、装修工程、安装工程等。工程名称： 荆门星球•世界城一期项目工程。工程地点：荆门市掇刀区虎牙关大道 9 号。建设项目法人：荆门民诚置业股份有限公司。设计单位：杭州经纬建筑设计有限公司.结构型式：地下 1—2 层、商业 4—5 层、1#楼、3#楼（公寓楼）及 4#楼（SOHO 商业）为地上 30 层(包含地下商业部分）、2＃楼（写字楼）地上 25 层（包含地下商业部分）.施工现场原有 4 台变压器，其中 400KVA 箱变 2 台、200 和 315 箱变各一台，分别在现场办公室东西两侧。为了保证在工程施工过程中用电安全，故在变压器四周设置防护棚。防护重点：本顶目西侧 10KV 高压少油断路器及架空线路的施工安全防护。2 编制依据1）《建筑工程施工现场供用电安全法律规范》（GB50194—2024）2）《建筑施工安全技术检查标准》（JGJ59-99）3）《建筑施工高处作业安全技术法律规范》（JGJ80-91）4）施工现场的实际情况及周围环境；5）我公司建立的质量、环境、职业健康安全管理体系。3 施工方案防护棚采纳茅竹、钢管、安全网及竹笆搭设,5。1M 以下的立杆、大横杆、小横杆、斜杆采纳钢管。 5.1M 以上的立杆、大横杆、小横杆、斜杆采纳茅竹（选用生产四年以上竹材,禁止使用青嫩、枯脆、裂纹直通两节以上的竹材)。采纳耐腐蚀性不绣钢管埋入土中,上部采纳缆风绳拉接在防护棚外的固定物体上,顶棚采纳 50mm 厚木板铺设。4 施工方法1）施工前必须切断电源,方可进行防护棚搭设作业....
