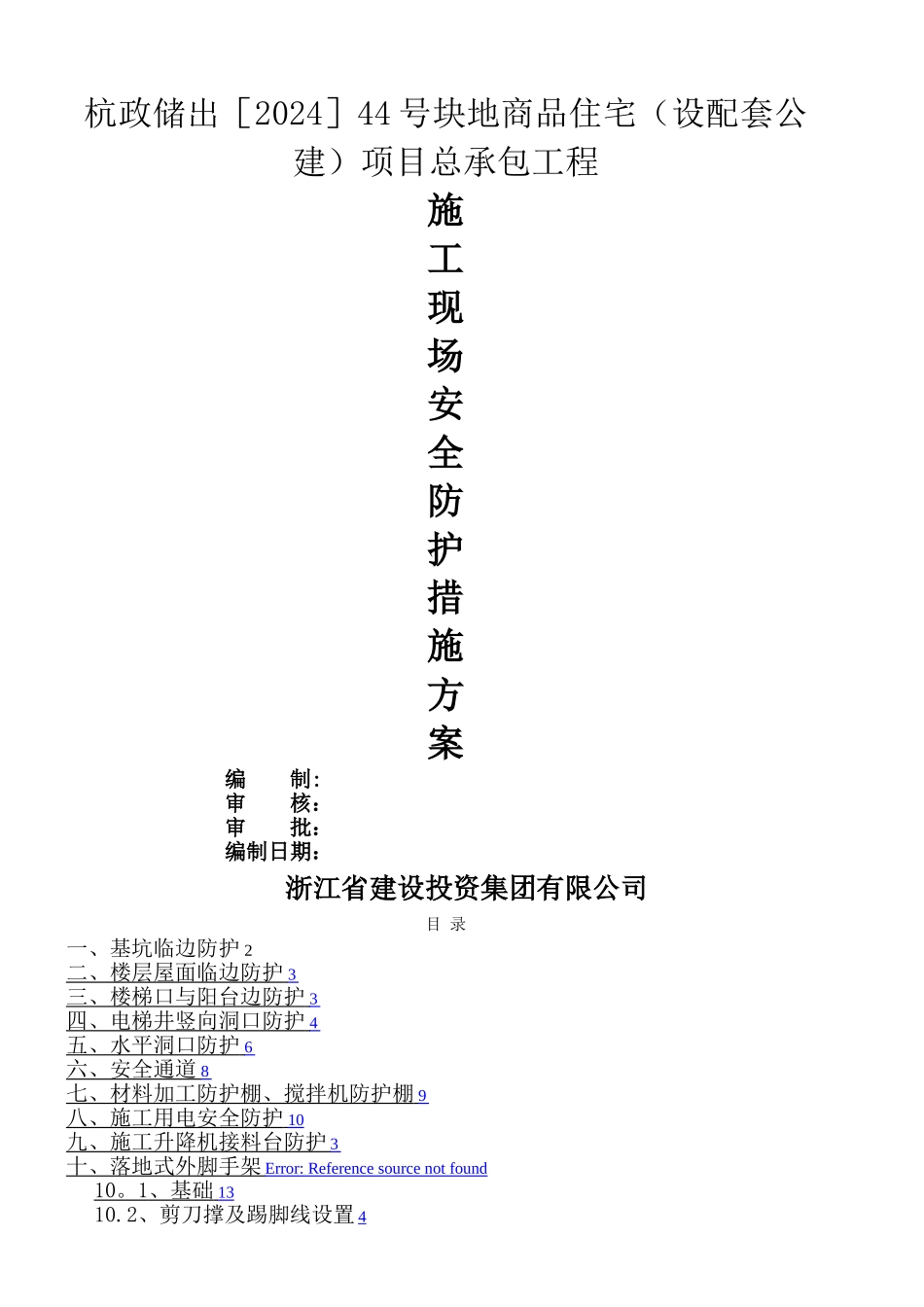

杭政储出［2024］44 号块地商品住宅（设配套公建）项目总承包工程施工现场安全防护措施方案编 制:审 核：审 批：编制日期： 浙江省建设投资集团有限公司目 录一、基坑临边防护 2二、楼层屋面临边防护 3 三、楼梯口与阳台边防护 3 四、电梯井竖向洞口防护 4 五、水平洞口防护 6 六、安全通道 8 七、材料加工防护棚、搅拌机防护棚 9 八、施工用电安全防护 10 九、施工升降机接料台防护 3 十、落地式外脚手架 Error: Reference source not found 10 。 1 、基础 13 10.2、剪刀撑及踢脚线设置 410。3、连墙杆 410。4、立杆 410。5、纵向水平杆 410。6、外架安全网悬挂 410。7、外脚手架外排阳角做法 1810。8、悬挑脚手架 19十一、卸料平台 19 杭政储出[2024]44 号块地商品住宅项目总承包工程施工现场安全防护设施搭设计划一、基坑临边防护基坑开挖深度超过 2000mm 时，必须搭设基坑临边防护栏杆。基坑临边防护栏杆采纳钢管搭设，设置三道水平杆，立杆间距不大于 1800mm，立杆打入地面以下深度≥700mm（若基坑顶面有混凝土压顶梁则预埋 1φ18 钢筋，深度≥500mm、外露 150mm，与立杆焊接），防护栏杆下部设置 200mm 砖砌挡脚板,防护栏杆的水平杆、立杆以及挡脚板,必须刷间距为 400mm 的红白相间的警示油漆。所有水平杆控制伸出立杆外侧 100mm；防护栏杆靠基坑侧满挂密目安全网，在醒目处悬挂“当心坠落"安全警示标志，并设置夜间警示灯；基坑排水沟设置在防护栏杆外侧，实行有组织排水.坑边 1m 内不得堆土、堆料、停防机具。(详下见图）二、楼层、屋面临边防护当临边窗台或屋面女儿墙高度≤800mm,外侧高差大于 2000mm 时,需要搭设临边防护；临边采纳 Ф48mm、厚 3。5mm 钢管搭设，立杆间距不大于 1。8m，下边在 0。18m 高度设置扫地杆一道.防护栏杆与结构柱处采纳钢管抱箍方式拉结，防护高度 0。6m、1.2m 两道,扫地杆涂红白相间警示色，间距为 400mm。如图所示：三、楼梯口与阳台边防护延楼梯踏步采纳 Ф48mm、厚 3。5mm 钢管搭设，立杆间距不大于 1。8m,防护高度 0。6m、1。2m 各一道，下边设置踢脚板 0。18m 或在 0.18m 高度设置扫地杆一道。踢脚板、钢管均涂红白相间警示色,踢脚板间距 150mm，钢管间距为400m。楼梯间必须设置照明，采纳 36V 低压供电，并设置灯罩。如下图所示:四、电梯井、竖向洞口防护1、电梯井门洞安装 1800mm 高立式钢筋防护门，钢筋直径为...
