施工电梯出料口搭设施工方案

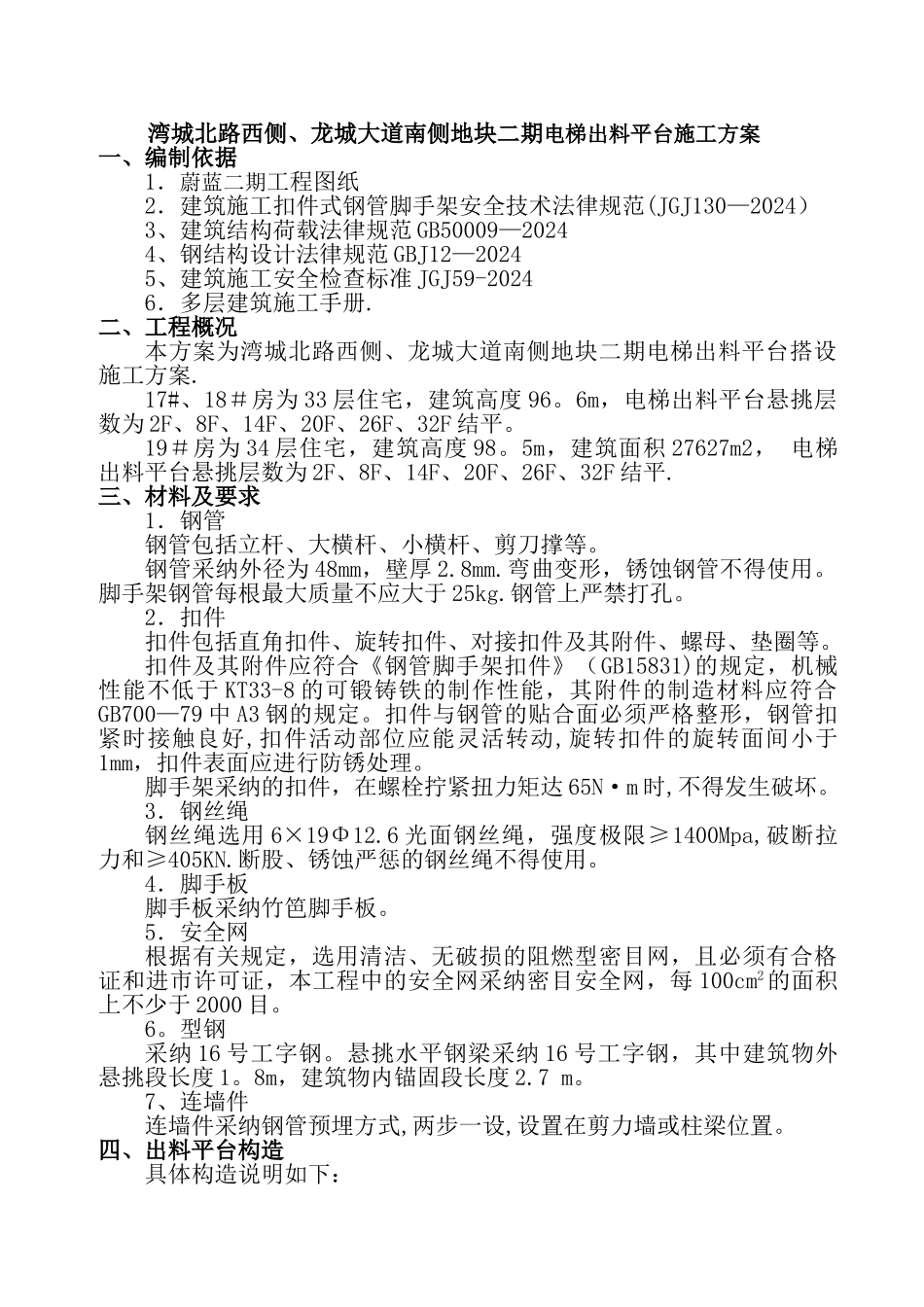

湾城北路西侧、龙城大道南侧地块二期电梯出料平台施工方案一、编制依据1．蔚蓝二期工程图纸2．建筑施工扣件式钢管脚手架安全技术法律规范(JGJ130—2024）3、建筑结构荷载法律规范 GB50009—20244、钢结构设计法律规范 GBJ12—20245、建筑施工安全检查标准 JGJ59-20246．多层建筑施工手册.二、工程概况本方案为湾城北路西侧、龙城大道南侧地块二期电梯出料平台搭设施工方案.17#、18＃房为 33 层住宅，建筑高度 96。6m，电梯出料平台悬挑层数为 2F、8F、14F、20F、26F、32F 结平。19＃房为 34 层住宅，建筑高度 98。5m，建筑面积 27627m2， 电梯出料平台悬挑层数为 2F、8F、14F、20F、26F、32F 结平.三、材料及要求1．钢管钢管包括立杆、大横杆、小横杆、剪刀撑等。钢管采纳外径为 48mm，壁厚 2.8mm.弯曲变形，锈蚀钢管不得使用。脚手架钢管每根最大质量不应大于 25kg.钢管上严禁打孔。2．扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件、螺母、垫圈等。扣件及其附件应符合《钢管脚手架扣件》（GB15831)的规定，机械性能不低于 KT33-8 的可锻铸铁的制作性能，其附件的制造材料应符合GB700—79 中 A3 钢的规定。扣件与钢管的贴合面必须严格整形，钢管扣紧时接触良好,扣件活动部位应能灵活转动,旋转扣件的旋转面间小于1mm，扣件表面应进行防锈处理。脚手架采纳的扣件，在螺栓拧紧扭力矩达 65N·m 时,不得发生破坏。3．钢丝绳钢丝绳选用 6×19Φ12.6 光面钢丝绳，强度极限≥1400Mpa,破断拉力和≥405KN.断股、锈蚀严惩的钢丝绳不得使用。4．脚手板脚手板采纳竹笆脚手板。5．安全网根据有关规定，选用清洁、无破损的阻燃型密目网，且必须有合格证和进市许可证，本工程中的安全网采纳密目安全网，每 100cm2的面积上不少于 2000 目。6。型钢采纳 16 号工字钢。悬挑水平钢梁采纳 16 号工字钢，其中建筑物外悬挑段长度 1。8m，建筑物内锚固段长度 2.7 m。7、连墙件连墙件采纳钢管预埋方式,两步一设,设置在剪力墙或柱梁位置。四、出料平台构造具体构造说明如下：1．出料平台采纳 16 号工字钢悬挑，槽钢间距 1500+800+1500mm，工字钢长 4.5m,其中悬挑长度 1。8m。立杆与大横杆必须采纳直角扣件扣紧不得隔步设置和遗漏。且立杆的直接头应相互错开 0。5 节长，其接头距离大横杆的距离不大于步距的 1/3。2．大横杆步距 1800mm，上下横杆的接长位置错开布置，错开距离不小于纵距的 1/3，扶手杆水平设置于每步架...
