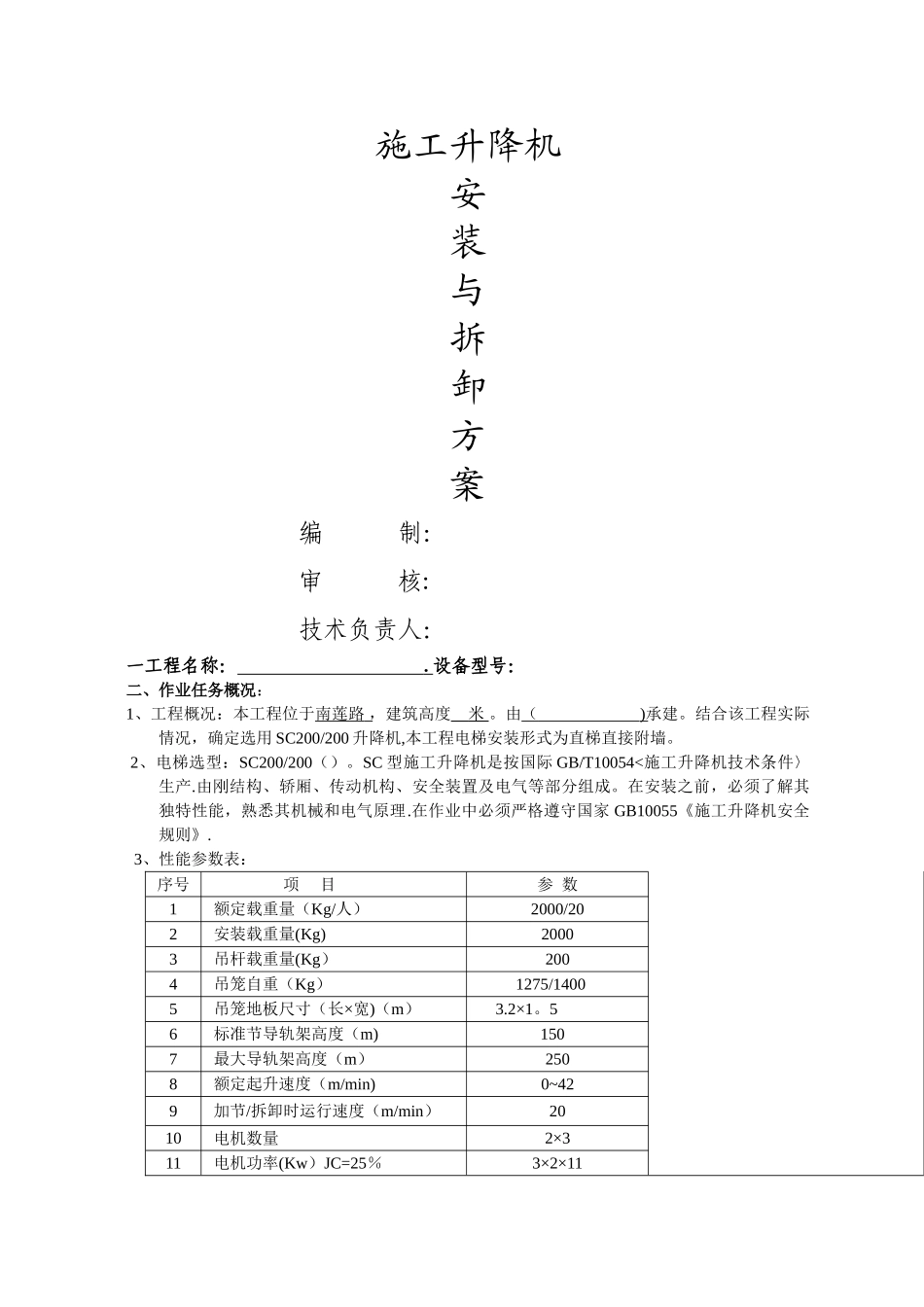

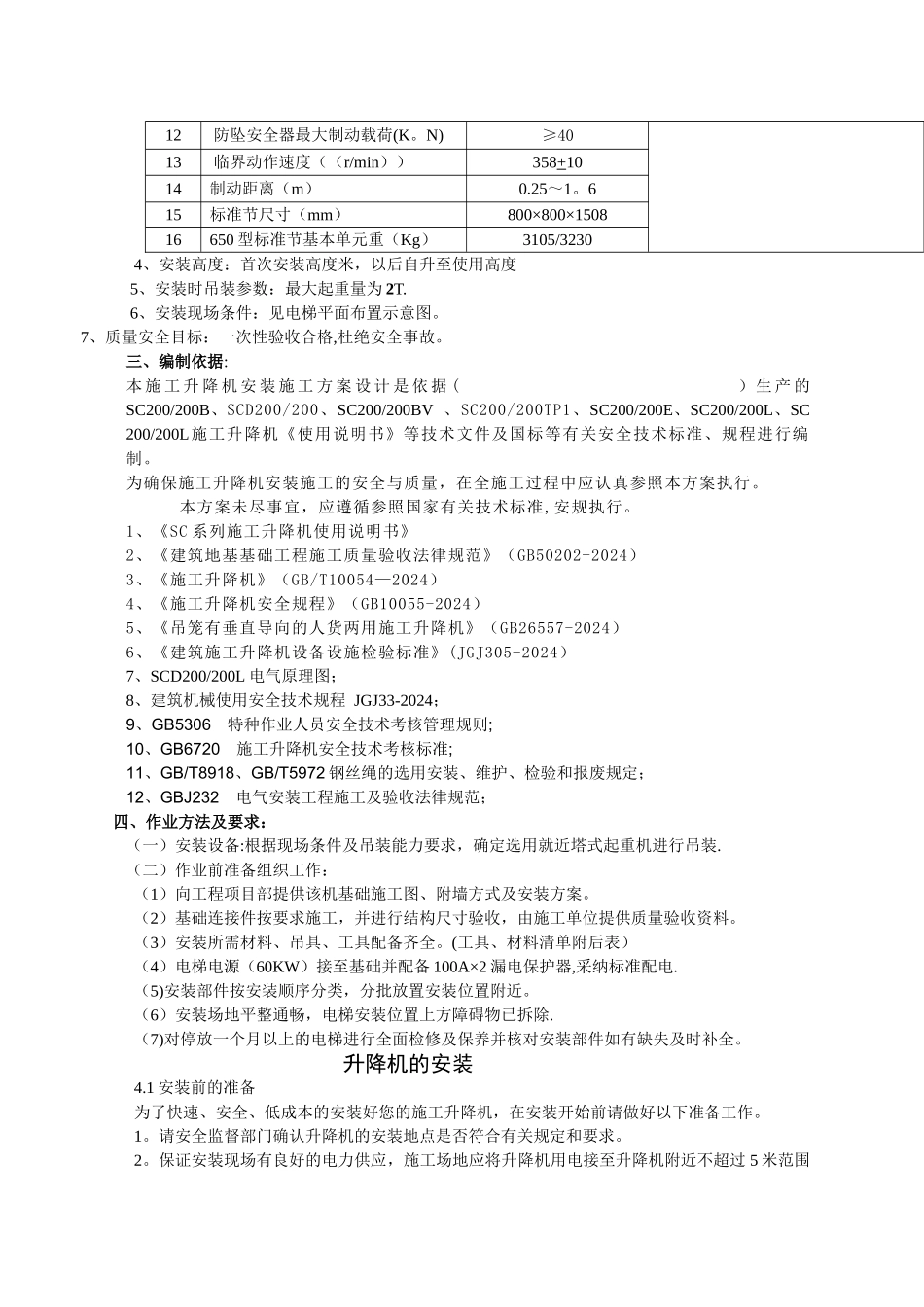

施工升降机安装与拆卸方案编 制：审 核:技术负责人：一工程名称： . 设备型号：二、作业任务概况：1、工程概况：本工程位于南莲路 ，建筑高度 米 。由（ ) 承建。结合该工程实际情况，确定选用 SC200/200 升降机,本工程电梯安装形式为直梯直接附墙。 2、电梯选型：SC200/200（）。SC 型施工升降机是按国际 GB/T10054<施工升降机技术条件〉生产.由刚结构、轿厢、传动机构、安全装置及电气等部分组成。在安装之前，必须了解其独特性能，熟悉其机械和电气原理.在作业中必须严格遵守国家 GB10055《施工升降机安全规则》. 3、性能参数表：序号项 目参 数1额定载重量（Kg/人）2000/202安装载重量(Kg)20003吊杆载重量(Kg）2004吊笼自重（Kg）1275/14005吊笼地板尺寸（长×宽)（m） 3.2×1。56标准节导轨架高度（m)1507最大导轨架高度（m）2508额定起升速度（m/min)0~429加节/拆卸时运行速度（m/min）2010电机数量2×311电机功率(Kw）JC=25％3×2×1112防坠安全器最大制动载荷(K。N)≥4013临界动作速度（（r/min））358+1014制动距离（m）0.25～1。615标准节尺寸（mm）800×800×150816650 型标准节基本单元重（Kg）3105/32304、安装高度：首次安装高度米，以后自升至使用高度 5、安装时吊装参数：最大起重量为 2T. 6、安装现场条件：见电梯平面布置示意图。 7、质量安全目标：一次性验收合格,杜绝安全事故。三、编制依据:本 施 工 升 降 机 安 装 施 工 方 案 设 计 是 依 据 ( ）生 产 的SC200/200B、SCD200/200、SC200/200BV 、SC200/200TP1、SC200/200E、SC200/200L、SC200/200L施工升降机《使用说明书》等技术文件及国标等有关安全技术标准、规程进行编制。为确保施工升降机安装施工的安全与质量，在全施工过程中应认真参照本方案执行。本方案未尽事宜，应遵循参照国家有关技术标准,安规执行。1、《SC 系列施工升降机使用说明书》2、《建筑地基基础工程施工质量验收法律规范》（GB50202-2024）3、《施工升降机》（GB/T10054—2024）4、《施工升降机安全规程》（GB10055-2024）5、《吊笼有垂直导向的人货两用施工升降机》（GB26557-2024）6、《建筑施工升降机设备设施检验标准》(JGJ305-2024）7、SCD200/200L 电气原理图；8、建筑机械使用安全技术规程 JGJ33-2024；9、GB5306 特种作业人员安全技术考核管理规则;10、GB6720 施工升降机安全技术考核标准;11、GB/T8918、GB/T5972 钢丝绳的选用安装、...
