施工电梯进料平台施工方案

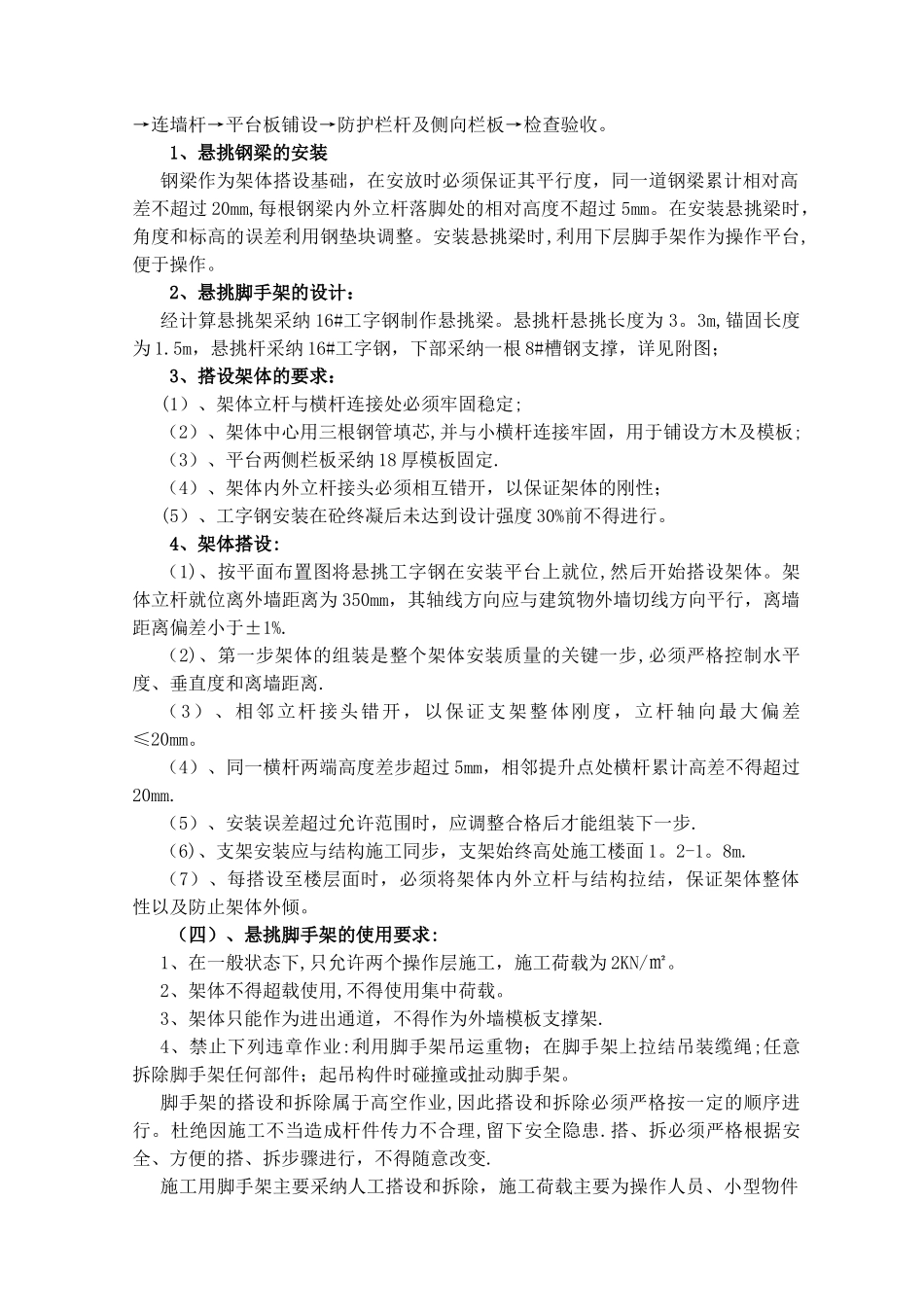

施工电梯进料平台施工方案一、工程概况序 号项 目内 容1工程名称浦东古北御庭工程2工程地址沪南路、龙汇路3建设单位上海浦东古北置业有限公司4监理单位上海四海建设工程造价咨询监理有限公司5施工单位浙江宝业建设集团有限公司6建筑功能住宅7结构形式框架剪力墙8建筑高度18 层,屋面层标高 57.5m,共 6 栋方案编制依据：1、《建筑施工扣件式脚手架安全技术法律规范》JGJ130-20012、《建筑施工安全检查标准》JGJ59—993、《建筑施工高处作业安全技术法律规范》JGJ80—994、《建筑施工手册》第四版5、《建筑施工计算手册》6、《钢结构设计法律规范》(GB50017-2024）7、《建筑结构荷载法律规范》（GB50009—2001）8、《混凝土结构设计法律规范》（GB50010—2024）9、《五金手册》第二版二、施工方案根据施工需要，在施工电梯笼与各楼层之间需搭设一进料平台，结合现场实际情况，13 层(36。5m）以下进料平台采纳落地架,13 层以上至屋面（57.5m）进料平台采纳悬挑形式。落地架基础位于自然地坪上浇筑 100 厚 C20 混凝土，并通长铺设 10＃槽钢，立杆横距为 1。2m,纵距为 1。4m+0。5m+1.4m，由于进料平台面与楼层面等高,楼层层高为 3m，同时又考虑到进料平台的人员进出，每层步距为 1。8m+1.2m，平台立杆离墙距离为 350,平台满铺 18 厚模板在楼层面层层铺设，落地架搭设高度为36.5m，18m 以下采纳双立杆，18m 以上采纳单立杆。悬挑架主梁采纳 16＃工字钢,并用 8＃槽钢作为斜撑撑于下一层楼面上，悬挑长度为 1.8m，锚固长度为 1。5m,锚固采纳在楼板内预埋20 的圆钢作为压筋,平台的纵距、横距设置立杆，悬挑架的横距、纵距、步距同落地架.三、落地平台施工落地脚手架搭设的工艺流程为：地基整平→定位设置 10＃槽钢→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→连墙杆→铺平台板→防护栏杆及侧向栏板→检查验收。立杆采纳 6m 和 3m 两种,布设在同步距内相邻立杆接头应错开,与相邻横向杆的距离不大于 500mm，立杆与横向杆用直角扣件扣紧,立杆垂直度偏差不得大于1/200。双排架宜先立里排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后,立中间部分各立杆.双排架、外排两立杆的边线要与墙面重直。立杆接长时,宜先立外排，后立内排。定距定位,立杆的纵距 1。4m+0。5m+1.4m，立杆的横距 1。2 米，立杆的步距1.8 米.内立杆(外侧）距墙面为 35cm。在距离底座 150mm 处设置纵向扫地杆,连接立...
