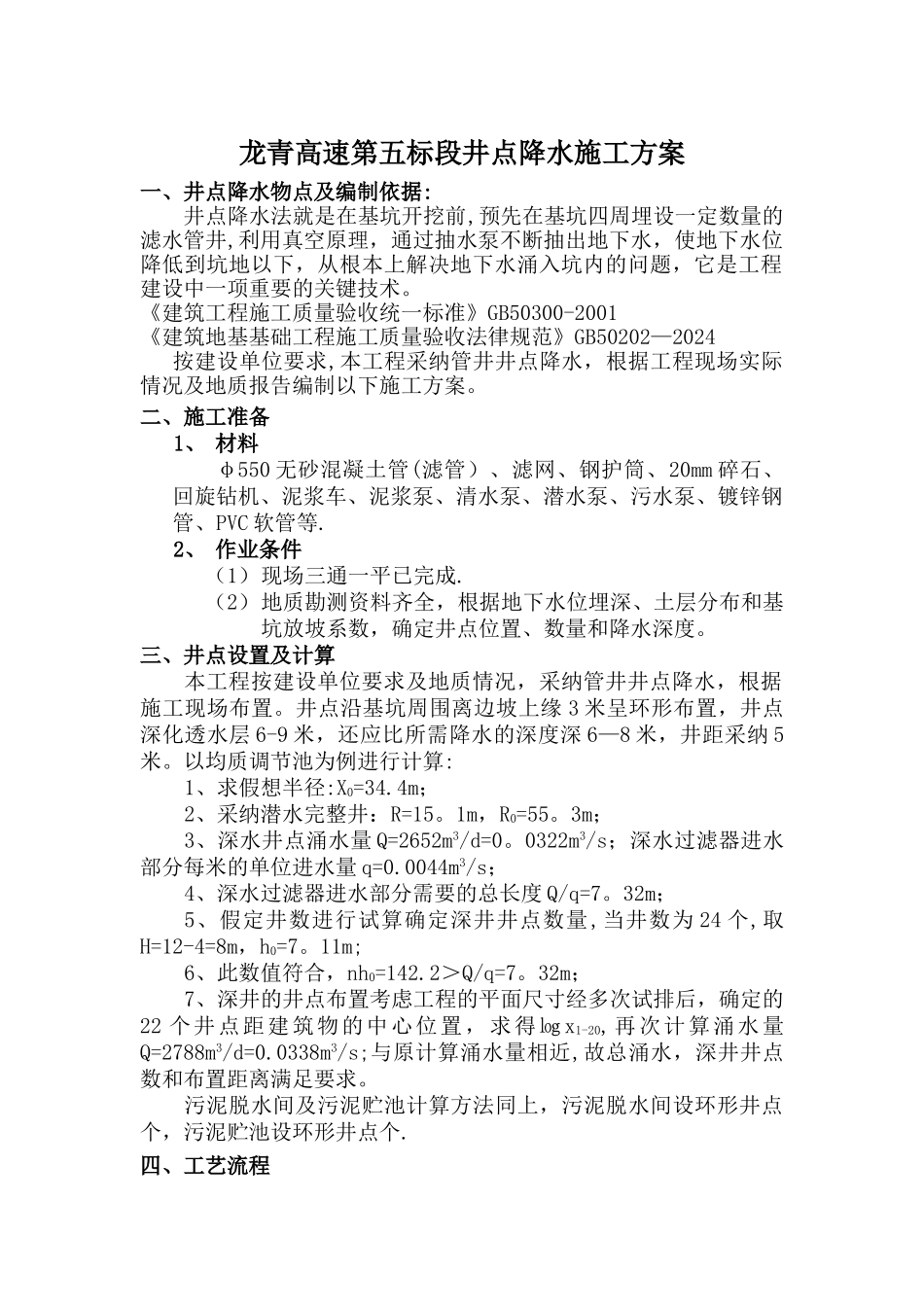

施工管井井点降水施工方案[1]_第1页
1/3

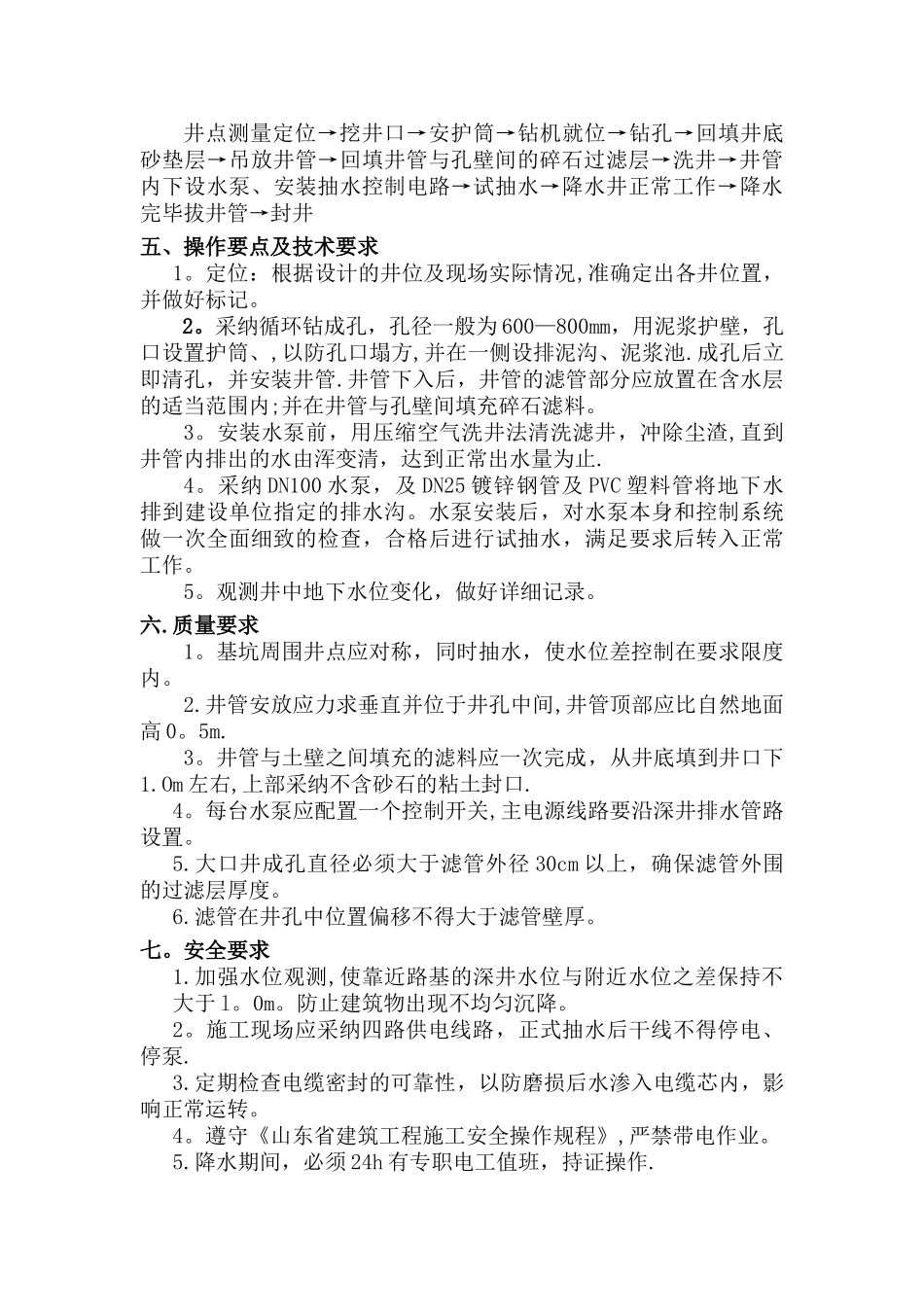

施工管井井点降水施工方案[1]_第2页
2/3

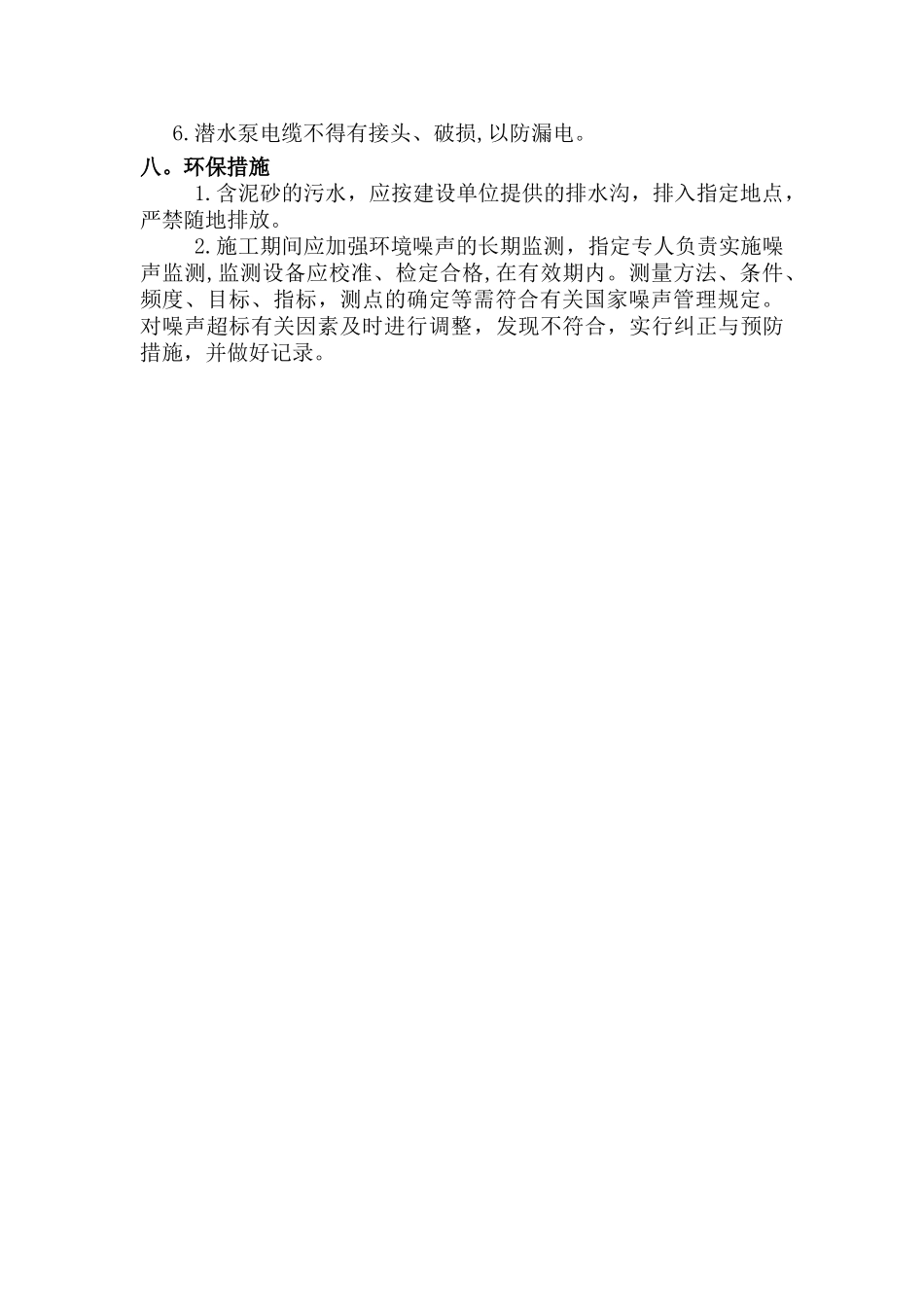

施工管井井点降水施工方案[1]_第3页
3/3
龙青高速第五标段井点降水施工方案一、井点降水物点及编制依据:井点降水法就是在基坑开挖前,预先在基坑四周埋设一定数量的滤水管井,利用真空原理,通过抽水泵不断抽出地下水,使地下水位降低到坑地以下,从根本上解决地下水涌入坑内的问题,它是工程建设中一项重要的关键技术。《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收法律规范》GB50202—2024按建设单位要求,本工程采纳管井井点降水,根据工程现场实际情况及地质报告编制以下施工方案。二、施工准备1、 材料φ550 无砂混凝土管(滤管)、滤网、钢护筒、20mm 碎石、回旋钻机、泥浆车、泥浆泵、清水泵、潜水泵、污水泵、镀锌钢管、PVC 软管等.2、 作业条件(1)现场三通一平已完成.(2)地质勘测资料齐全,根据地下水位埋深、土层分布和基坑放坡系数,确定井点位置、数量和降水深度。三、井点设置及计算本工程按建设单位要求及地质情况,采纳管井井点降水,根据施工现场布置。井点沿基坑周围离边坡上缘 3 米呈环形布置,井点深化透水层 6-9 米,还应比所需降水的深度深 6—8 米,井距采纳 5米。以均质调节池为例进行计算:1、求假想半径:X0=34.4m;2、采纳潜水完整井:R=15。1m,R0=55。3m;3、深水井点涌水量 Q=2652m3/d=0。0322m3/s;深水过滤器进水部分每米的单位进水量 q=0.0044m3/s;4、深水过滤器进水部分需要的总长度 Q/q=7。32m;5、假定井数进行试算确定深井井点数量,当井数为 24 个,取H=12-4=8m,h0=7。11m;6、此数值符合,nh0=142.2>Q/q=7。32m;7、深井的井点布置考虑工程的平面尺寸经多次试排后,确定的22 个井点距建筑物的中心位置,求得㏒ x1-20,再次计算涌水量Q=2788m3/d=0.0338m3/s;与原计算涌水量相近,故总涌水,深井井点数和布置距离满足要求。污泥脱水间及污泥贮池计算方法同上,污泥脱水间设环形井点个,污泥贮池设环形井点个.四、工艺流程井点测量定位→挖井口→安护筒→钻机就位→钻孔→回填井底砂垫层→吊放井管→回填井管与孔壁间的碎石过滤层→洗井→井管内下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕拔井管→封井五、操作要点及技术要求1。定位:根据设计的井位及现场实际情况,准确定出各井位置,并做好标记。2。采纳循环钻成孔,孔径一般为 600—800mm,用泥浆护壁,孔口设置护筒、,以防孔口塌方,并在一侧设排泥沟、泥浆池.成孔后立即清孔,并安装井管.井管下入后,井管的滤管部分应放置在...
