施工线路架设施工方案

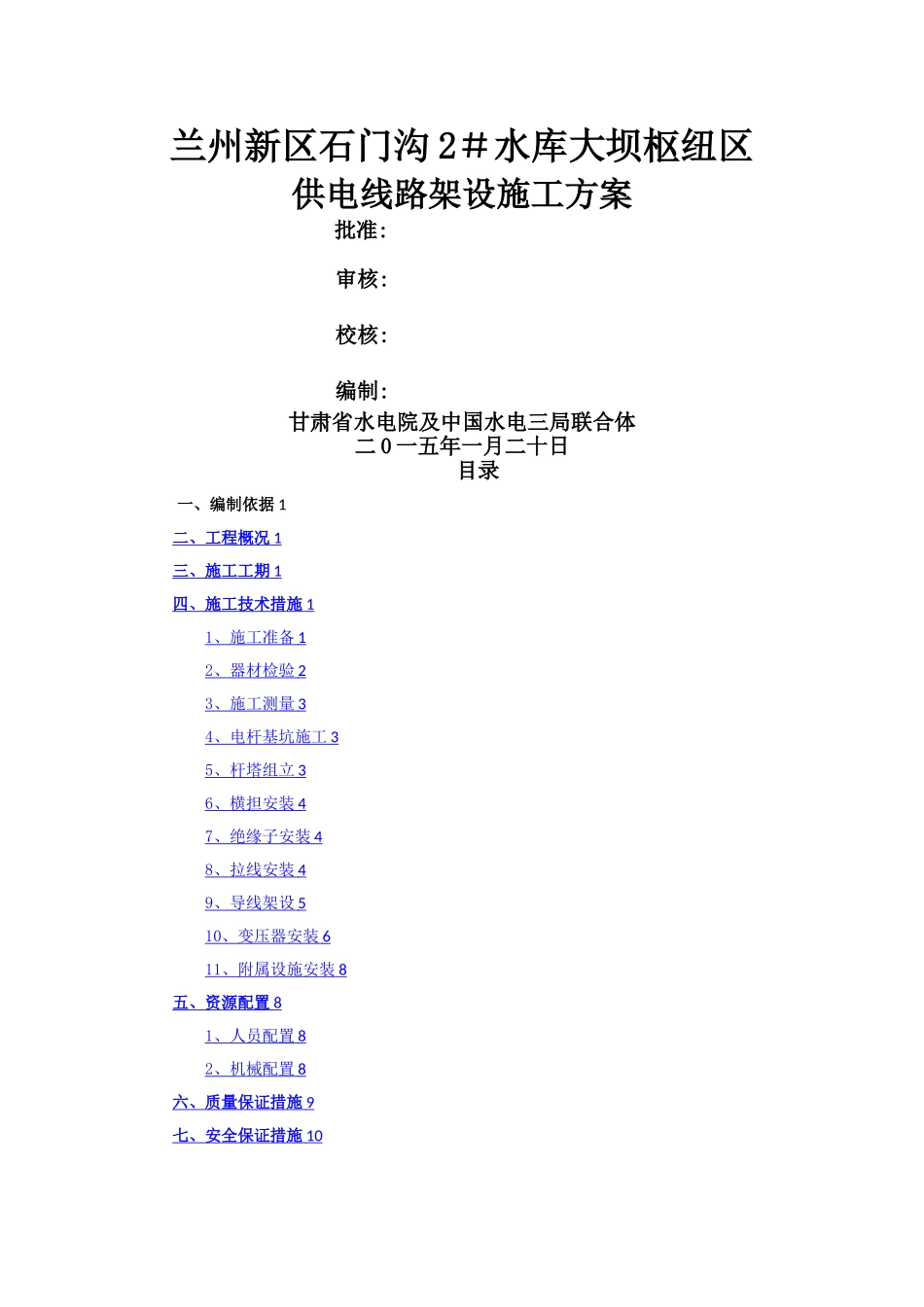

兰州新区石门沟 2＃水库大坝枢纽区供电线路架设施工方案批准:审核:校核:编制:甘肃省水电院及中国水电三局联合体二 0 一五年一月二十日目录一、编制依据 1二、工程概况 1 三、施工工期 1 四、施工技术措施 1 1 、施工准备 1 2 、器材检验 2 3 、施工测量 3 4 、电杆基坑施工 3 5 、杆塔组立 3 6 、横担安装 4 7 、绝缘子安装 4 8 、拉线安装 4 9 、导线架设 5 10 、变压器安装 6 11 、附属设施安装 8 五、资源配置 8 1 、人员配置 8 2 、机械配置 8 六、质量保证措施 9 七、安全保证措施 10 一、编制依据(1)《兰州新区石门沟 2＃水库 EPC 总承包工程》合同文件。（2）《兰州新区石门沟2#水库EPC总承包工程》投标文件.（3）《兰州新区石门沟 2#水库 EPC 总承包工程施工组织设计》。（4)《10KV 及以下架空配电线路设计技术规程》（DL/T5220-2024）。（5）《电气装置安装工程 35KV 及以下架空电力线路施工及验收法律规范》（GB50173—92）。(6)电力建设安全工作规程（变电所部分）(DL 5009。3—1997（2024)）。二、工程概况石门沟 2＃水库作为兰州新区第一水厂主要供水水源工程，水库位于永登县秦川镇北部 15km 处石门沟支沟大麦湾沟内，水库设计总库容为 525 万 m3，兴利库容 470 万 m3。设计引用流量 2。57m3/s,设计供水流量 1.28m3/s.属Ⅳ等小（I）型工程.主要建筑物为 4 级，次要建筑物和临时建筑物按 5 级设计.水库防洪标准采纳 50 年一遇洪水设计,1000 年一遇洪水校核。本工程由引水工程、水库及大坝枢纽工程、供水工程等主要建筑物组成。原投标文件中永久供电线路长度为 2km，大坝枢纽区临时线路长度为 1km;经过业主、监理和我部共同与兰州新区供电局沟通，确定大坝枢纽区施工用电从石门沟村“T"接,线路沿原 1＃水库用电线路架设至大麦沟沟口后在向大坝枢纽施工区“ T"接.线路采纳永临结合的架设方式，线路架设长度总计约3。6km；其中永久线路沿原 1＃水库用电线路架设,架设长度约为 3km；临时线路长度为 0。6km，其中 0.2km 地势较为平坦，0.4km 须在山顶架设，山顶高程为 2155m～2169m，部分线路还要跨越冲沟，给土方开挖、水泥杆、导线及变压器和配套设施等设备物资的二次运输带来一定的困难。线路架设沿原则上采纳 12m 混凝土线杆按 50m 档距架设 70mm2护套钢芯铝绞线。同时，在距离沟口 260m 和 600m 处各安装一台 S11－10/0。4...
