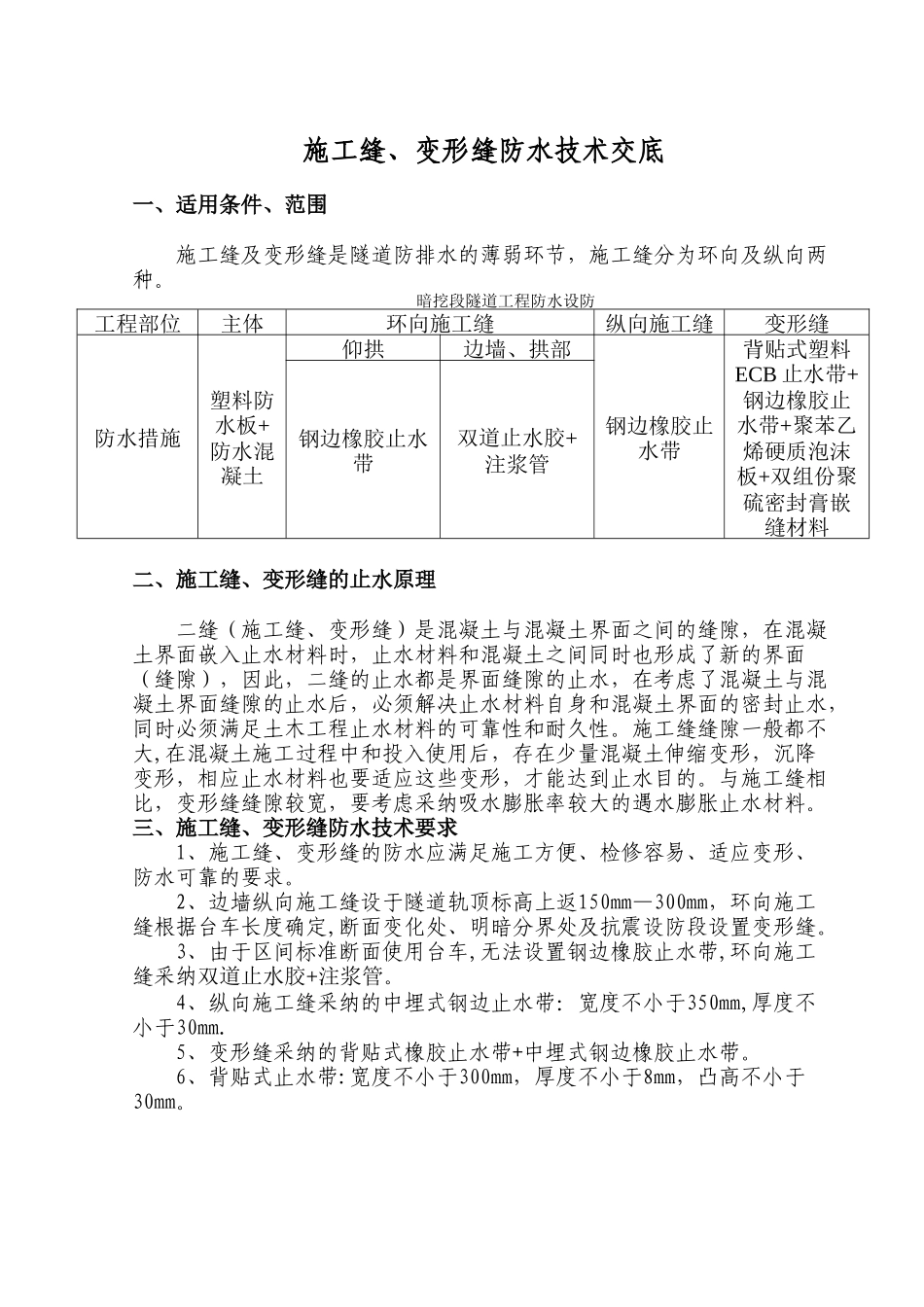

施工技术交底书工程名称高坡隧道(出口)分部、分项名称施工缝及变形缝交底时间2024-2—05交底内容:1、适用条件、范围2、施工缝、变形缝止水原理2、施工缝、变形缝防水技术要求4、施工缝防水施工5、钢边橡胶止水带施工6、遇水膨胀止水条施工7、背贴式橡胶止水带施工8、变形缝施工交底单位隧道五队施工单位中交四航局云桂铁路项目经理部一分部参加交底人员签名参加交底人员签名队长技术负责人安全负责人交底人施工缝、变形缝防水技术交底一、适用条件、范围施工缝及变形缝是隧道防排水的薄弱环节,施工缝分为环向及纵向两种。暗挖段隧道工程防水设防工程部位主体环向施工缝纵向施工缝变形缝防水措施塑料防水板+防水混凝土仰拱边墙、拱部钢边橡胶止水带背贴式塑料ECB 止水带+钢边橡胶止水带+聚苯乙烯硬质泡沫板+双组份聚硫密封膏嵌缝材料钢边橡胶止水带双道止水胶+注浆管二、施工缝、变形缝的止水原理二缝(施工缝、变形缝)是混凝土与混凝土界面之间的缝隙,在混凝土界面嵌入止水材料时,止水材料和混凝土之间同时也形成了新的界面(缝隙),因此,二缝的止水都是界面缝隙的止水,在考虑了混凝土与混凝土界面缝隙的止水后,必须解决止水材料自身和混凝土界面的密封止水,同时必须满足土木工程止水材料的可靠性和耐久性。施工缝缝隙一般都不大,在混凝土施工过程中和投入使用后,存在少量混凝土伸缩变形,沉降变形,相应止水材料也要适应这些变形,才能达到止水目的。与施工缝相比,变形缝缝隙较宽,要考虑采纳吸水膨胀率较大的遇水膨胀止水材料。三、施工缝、变形缝防水技术要求1、施工缝、变形缝的防水应满足施工方便、检修容易、适应变形、防水可靠的要求。2、边墙纵向施工缝设于隧道轨顶标高上返150mm—300mm,环向施工缝根据台车长度确定,断面变化处、明暗分界处及抗震设防段设置变形缝。3、由于区间标准断面使用台车,无法设置钢边橡胶止水带,环向施工缝采纳双道止水胶+注浆管。4、纵向施工缝采纳的中埋式钢边止水带:宽度不小于350mm,厚度不小于30mm.5、变形缝采纳的背贴式橡胶止水带+中埋式钢边橡胶止水带。6、背贴式止水带:宽度不小于300mm,厚度不小于8mm,凸高不小于30mm。四、施工缝防水处理1、边墙、拱部环向施工缝处理由于区间标准断面使用台车,无法设置钢边橡胶止水带,环向施工缝采纳双道止水胶+注浆管作防水处理。2、仰拱环向施工缝处理仰拱环向施工缝采纳钢边橡胶止水带做防水处理。见下图:3、纵向施工缝处理纵向施工缝采纳钢边...
