旋挖桩施工技术交底.doc

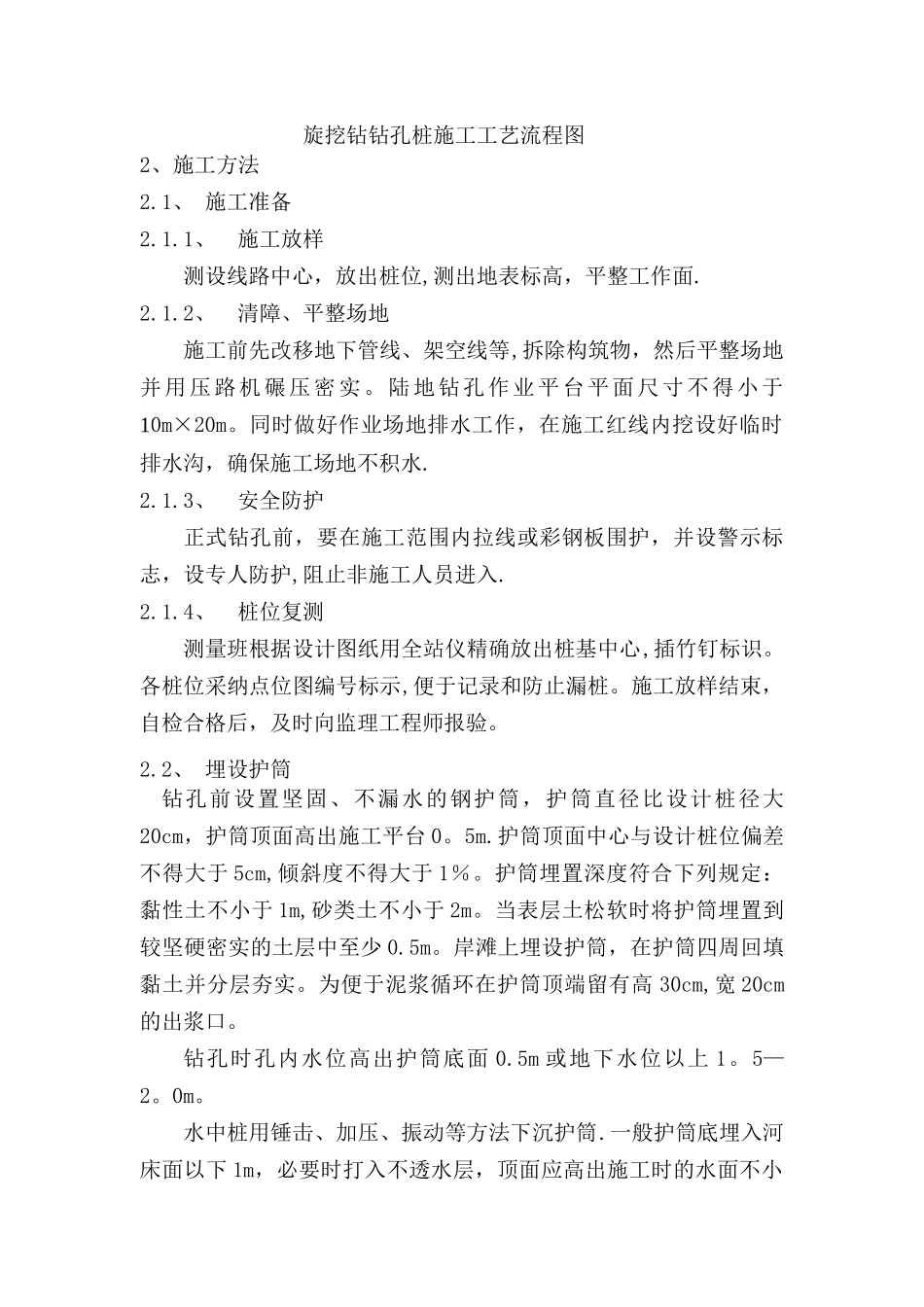

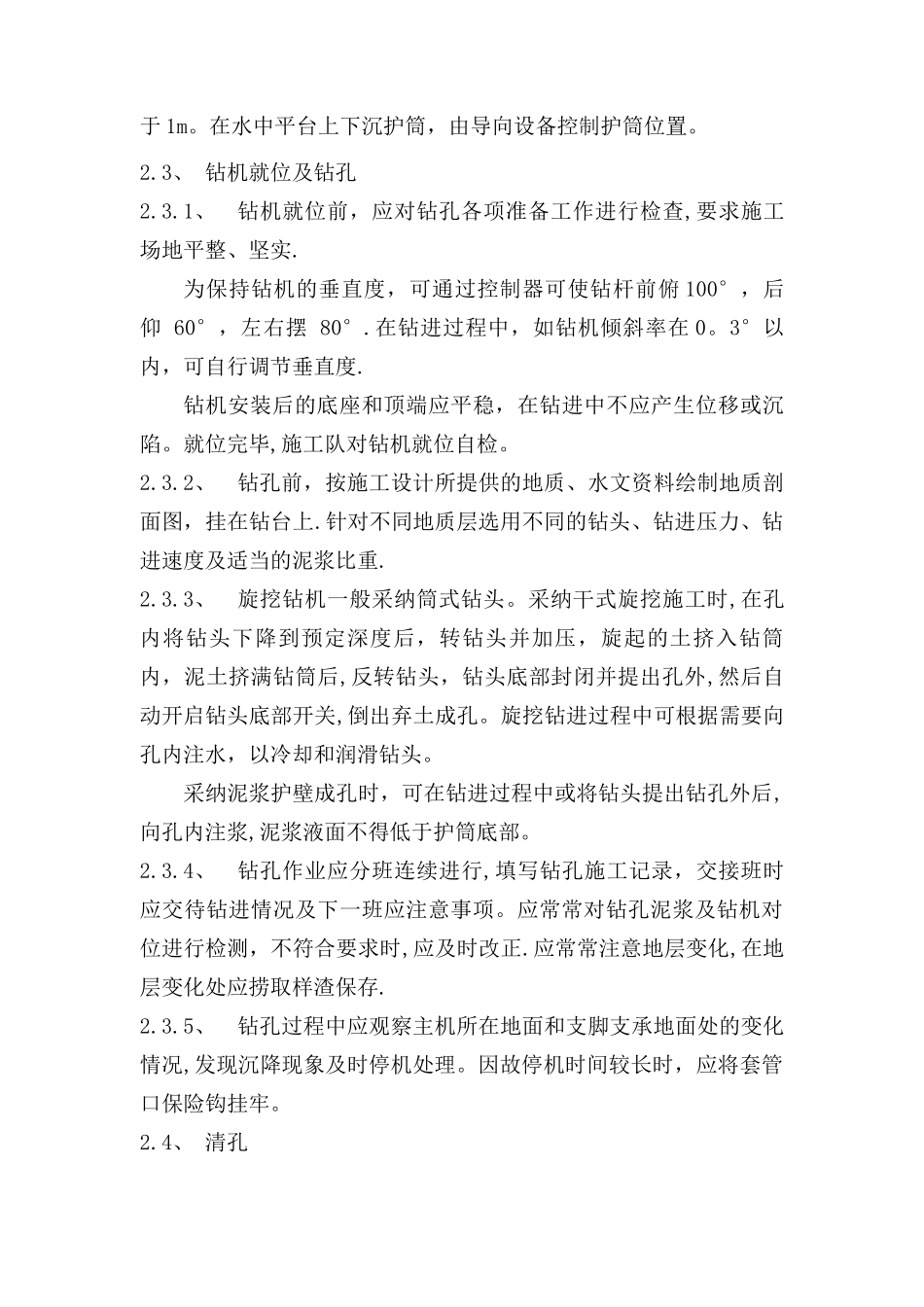

技术交底书交底单位名称： 编号：第 页共 页工程名称淳化第二中小学桩基工程设计文件图号施工部位基坑支护桩交底日期2024 年 5 月 5 日技术交底内容:(附后）旋挖钻孔桩施工技术交底附件及附图交底人: 复核人： 接收人：旋挖钻孔桩施工技术交底1、施工工艺流程旋挖钻钻孔桩施工工艺流程图2、施工方法2.1、 施工准备2.1.1、施工放样测设线路中心，放出桩位,测出地表标高，平整工作面.2.1.2、清障、平整场地施工前先改移地下管线、架空线等,拆除构筑物，然后平整场地并用压路机碾压密实。陆地钻孔作业平台平面尺寸不得小于10m×20m。同时做好作业场地排水工作，在施工红线内挖设好临时排水沟，确保施工场地不积水.2.1.3、安全防护正式钻孔前，要在施工范围内拉线或彩钢板围护，并设警示标志，设专人防护,阻止非施工人员进入.2.1.4、桩位复测测量班根据设计图纸用全站仪精确放出桩基中心,插竹钉标识。各桩位采纳点位图编号标示,便于记录和防止漏桩。施工放样结束，自检合格后，及时向监理工程师报验。2.2、 埋设护筒钻孔前设置坚固、不漏水的钢护筒，护筒直径比设计桩径大20cm，护筒顶面高出施工平台 0。5m.护筒顶面中心与设计桩位偏差不得大于 5cm,倾斜度不得大于 1％。护筒埋置深度符合下列规定：黏性土不小于 1m,砂类土不小于 2m。当表层土松软时将护筒埋置到较坚硬密实的土层中至少 0.5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实。为便于泥浆循环在护筒顶端留有高 30cm,宽 20cm的出浆口。钻孔时孔内水位高出护筒底面 0.5m 或地下水位以上 1。5—2。0m。水中桩用锤击、加压、振动等方法下沉护筒.一般护筒底埋入河床面以下 1m，必要时打入不透水层，顶面应高出施工时的水面不小于 1m。在水中平台上下沉护筒，由导向设备控制护筒位置。2.3、 钻机就位及钻孔2.3.1、钻机就位前，应对钻孔各项准备工作进行检查,要求施工场地平整、坚实.为保持钻机的垂直度，可通过控制器可使钻杆前俯 100°，后仰 60°，左右摆 80°.在钻进过程中，如钻机倾斜率在 0。3°以内，可自行调节垂直度.钻机安装后的底座和顶端应平稳，在钻进中不应产生位移或沉陷。就位完毕,施工队对钻机就位自检。2.3.2、钻孔前，按施工设计所提供的地质、水文资料绘制地质剖面图，挂在钻台上.针对不同地质层选用不同的钻头、钻进压力、钻进速度及适当的泥浆比重.2.3.3、旋挖钻机一般采纳筒式钻头。采纳干式旋挖施工时,在孔内将钻头下降到预定深度后，转...
