旋挖桩施工方案(干法)

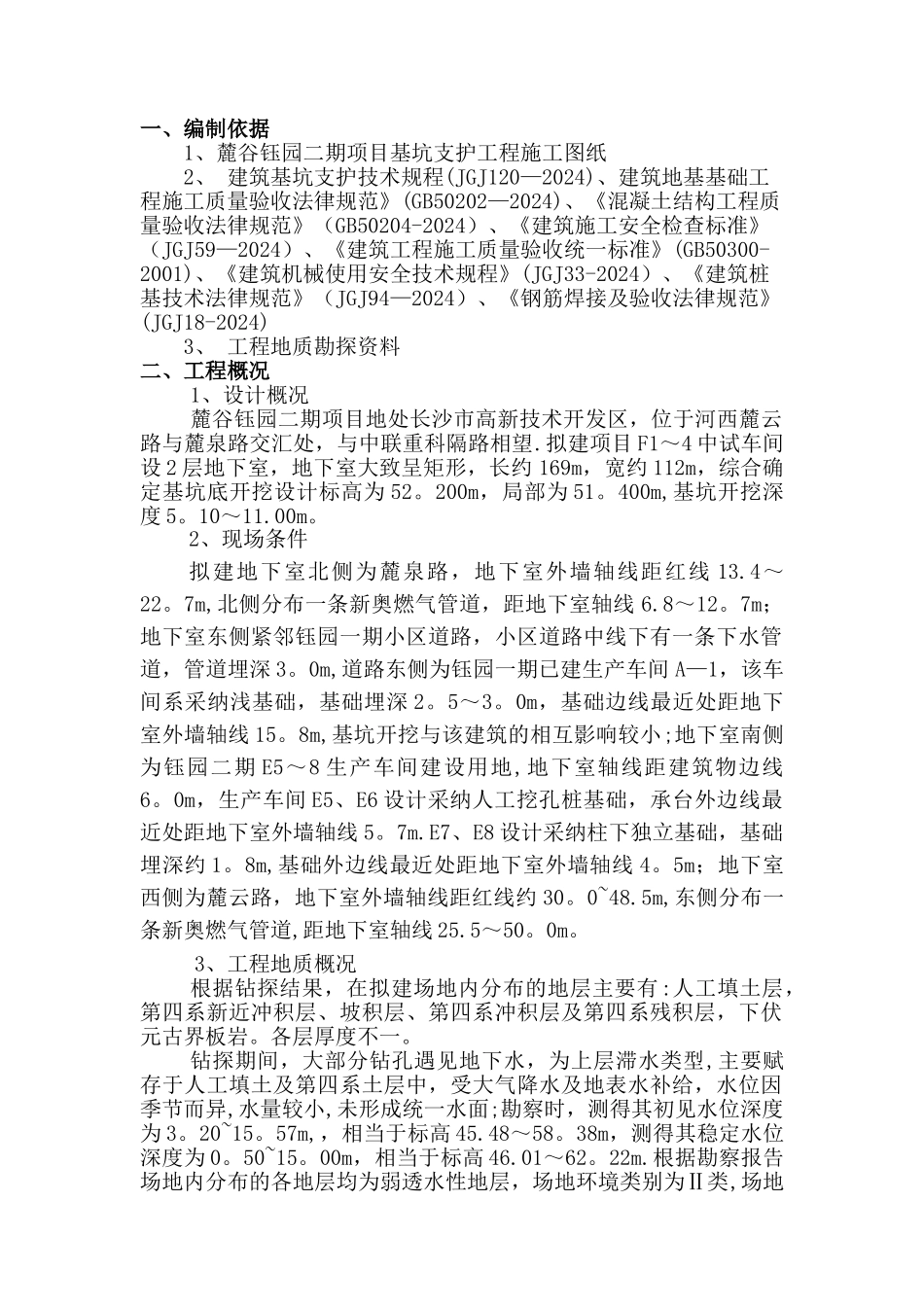

一、编制依据1、麓谷钰园二期项目基坑支护工程施工图纸2、 建筑基坑支护技术规程(JGJ120—2024)、建筑地基基础工程施工质量验收法律规范》(GB50202—2024)、《混凝土结构工程质量验收法律规范》（GB50204-2024）、《建筑施工安全检查标准》（JGJ59—2024）、《建筑工程施工质量验收统一标准》(GB50300-2001)、《建筑机械使用安全技术规程》(JGJ33-2024）、《建筑桩基技术法律规范》（JGJ94—2024）、《钢筋焊接及验收法律规范》(JGJ18-2024)3、 工程地质勘探资料二、工程概况1、设计概况麓谷钰园二期项目地处长沙市高新技术开发区，位于河西麓云路与麓泉路交汇处，与中联重科隔路相望.拟建项目 F1～4 中试车间设 2 层地下室，地下室大致呈矩形，长约 169m，宽约 112m，综合确定基坑底开挖设计标高为 52。200m，局部为 51。400m,基坑开挖深度 5。10～11.00m。2、现场条件拟建地下室北侧为麓泉路，地下室外墙轴线距红线 13.4～22。7m,北侧分布一条新奥燃气管道，距地下室轴线 6.8～12。7m；地下室东侧紧邻钰园一期小区道路，小区道路中线下有一条下水管道，管道埋深 3。0m,道路东侧为钰园一期已建生产车间 A—1，该车间系采纳浅基础，基础埋深 2。5～3。0m，基础边线最近处距地下室外墙轴线 15。8m,基坑开挖与该建筑的相互影响较小;地下室南侧为钰园二期 E5～8 生产车间建设用地,地下室轴线距建筑物边线6。0m，生产车间 E5、E6 设计采纳人工挖孔桩基础，承台外边线最近处距地下室外墙轴线 5。7m.E7、E8 设计采纳柱下独立基础，基础埋深约 1。8m,基础外边线最近处距地下室外墙轴线 4。5m；地下室西侧为麓云路，地下室外墙轴线距红线约 30。0~48.5m,东侧分布一条新奥燃气管道,距地下室轴线 25.5～50。0m。 3、工程地质概况根据钻探结果，在拟建场地内分布的地层主要有:人工填土层，第四系新近冲积层、坡积层、第四系冲积层及第四系残积层，下伏元古界板岩。各层厚度不一。钻探期间，大部分钻孔遇见地下水，为上层滞水类型,主要赋存于人工填土及第四系土层中，受大气降水及地表水补给，水位因季节而异,水量较小,未形成统一水面;勘察时，测得其初见水位深度为 3。20~15。57m,，相当于标高 45.48～58。38m，测得其稳定水位深度为 0。50~15。00m，相当于标高 46.01～62。22m.根据勘察报告场地内分布的各地层均为弱透水性地层，场地环境类别为Ⅱ类,场地内地下水水质对混凝土结构具微腐蚀性，对钢筋混凝土结构中的钢筋具微腐...
