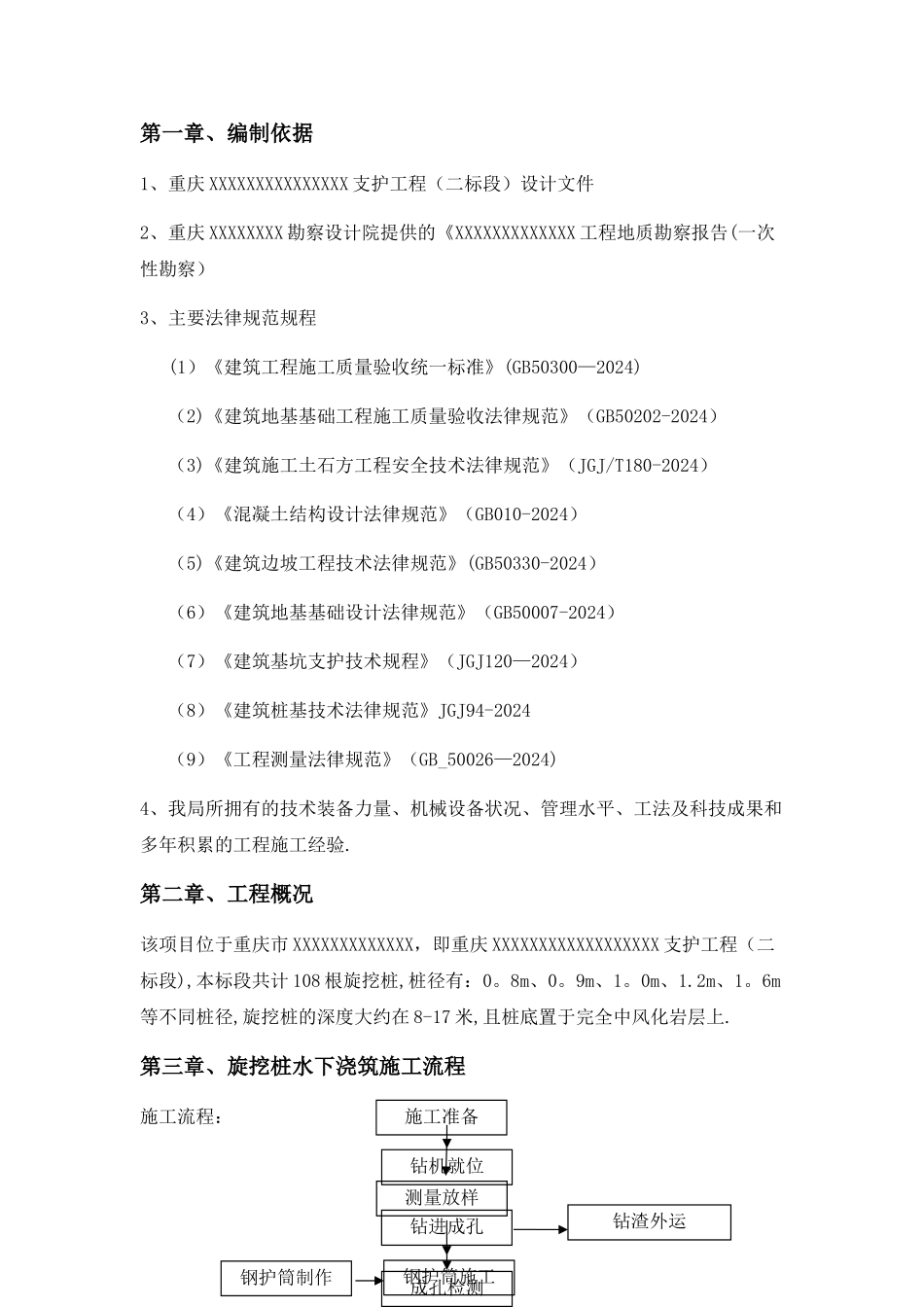

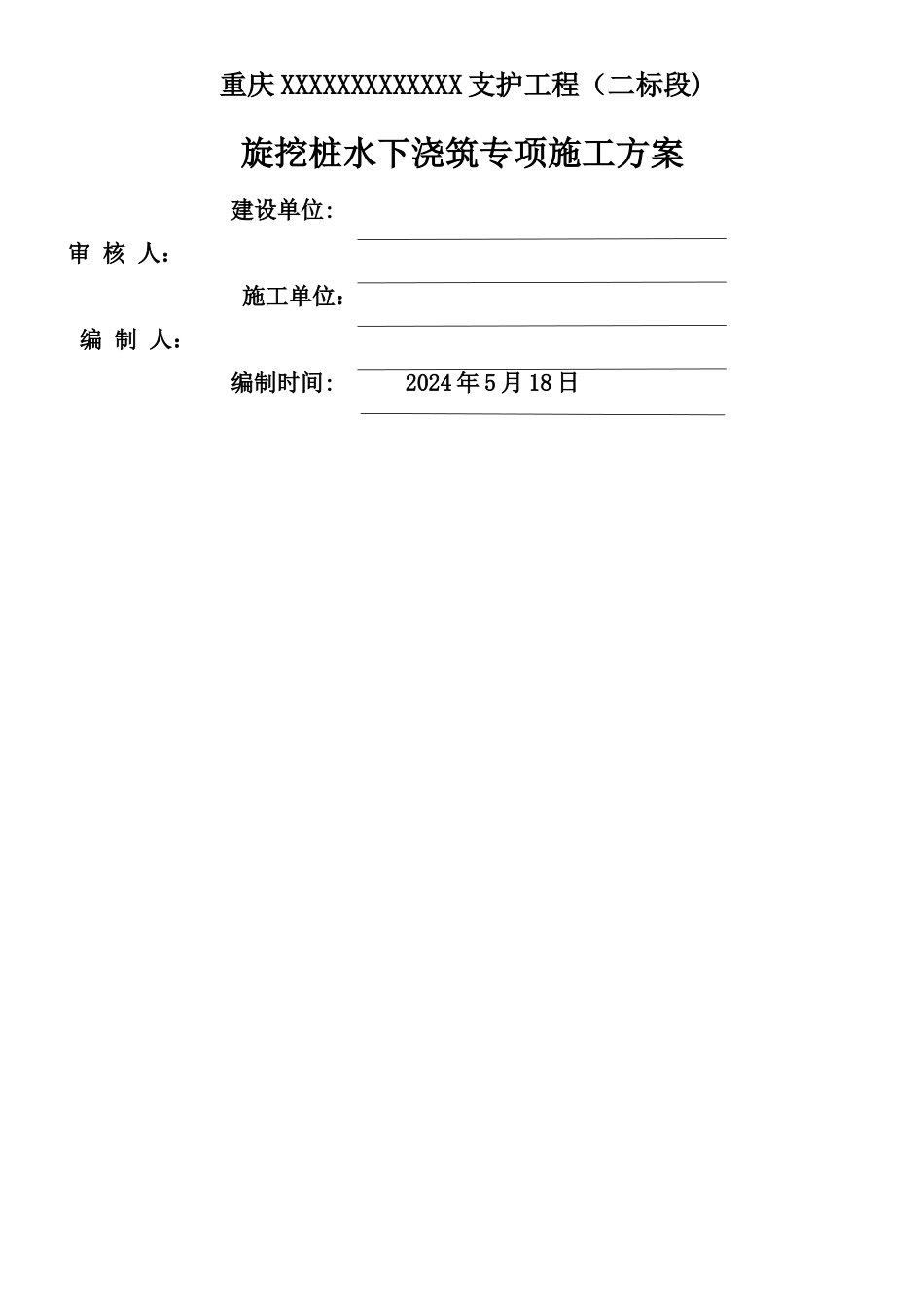

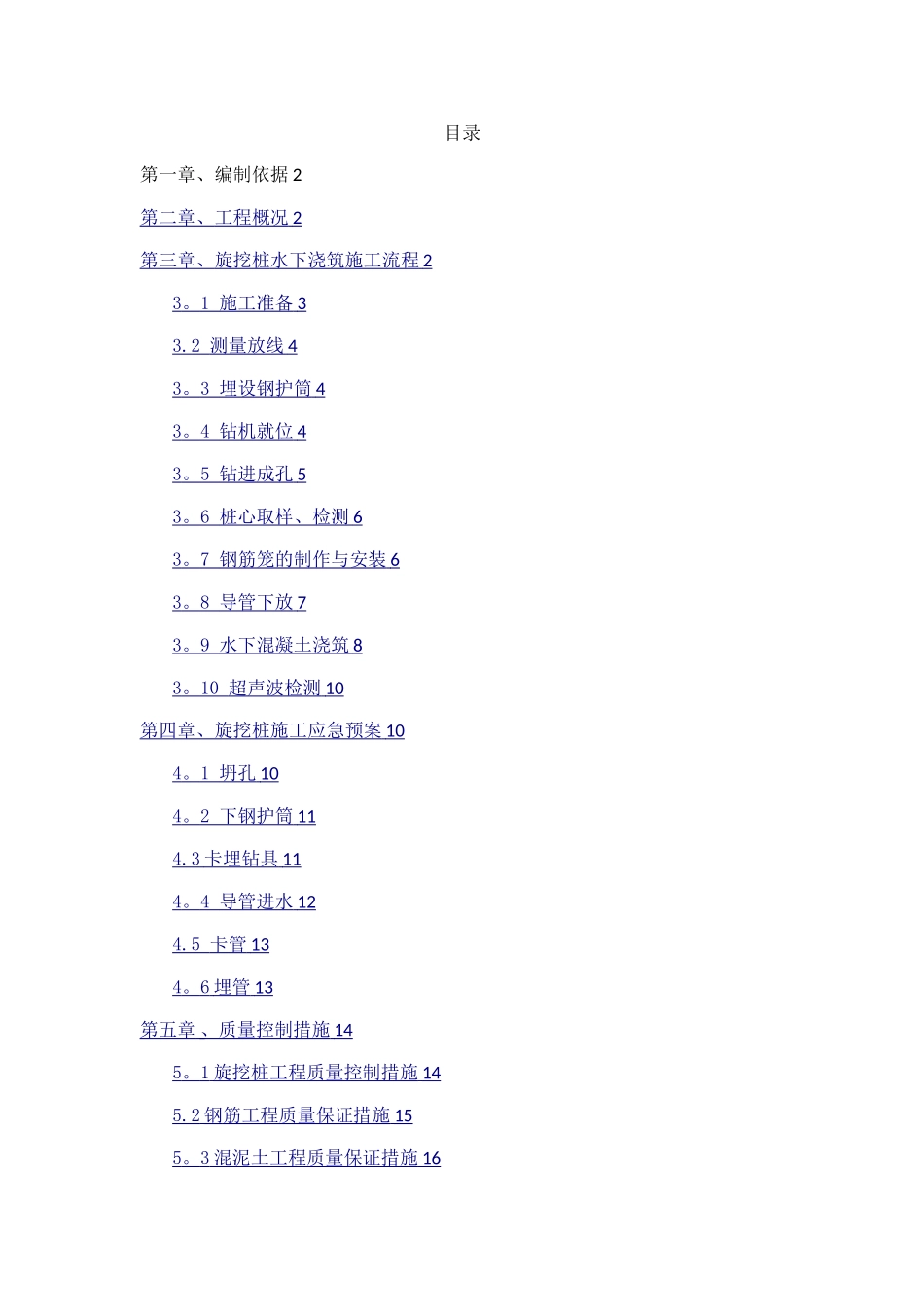

重庆 XXXXXXXXXXXXX 支护工程（二标段)旋挖桩水下浇筑专项施工方案 建设单位: 审 核 人： 施工单位： 编 制 人： 编制时间: 2024 年 5 月 18 日目录第一章、编制依据 2第二章、 工程概况 2 第三章、 旋挖桩 水下 浇筑 施工流程 2 3 。 1 施工准备 3 3.2 测量放线 4 3 。 3 埋设钢护筒 4 3 。 4 钻机就位 4 3 。 5 钻进成孔 5 3 。 6 桩心取样、检测 6 3 。 7 钢筋笼的制作与安装 6 3 。 8 导管下放 7 3 。 9 水下混凝土 浇筑 8 3 。 10 超声波检测 10 第四章、旋挖桩施工应急预案 10 4 。 1 坍孔 10 4 。 2 下钢护筒 11 4.3 卡埋钻具 11 4 。 4 导管进水 12 4.5 卡管 13 4 。 6 埋管 13 第五章 、质量控制措施 14 5 。 1 旋挖桩工程质量控制措施 14 5.2 钢 筋工程质量保证措施 15 5 。 3 混泥土工程质量保证措施 16 第一章、编制依据1、重庆 XXXXXXXXXXXXXXX 支护工程（二标段）设计文件2、重庆 XXXXXXXX 勘察设计院提供的《XXXXXXXXXXXXX 工程地质勘察报告(一次性勘察）3、主要法律规范规程 (1）《建筑工程施工质量验收统一标准》(GB50300—2024) （2)《建筑地基基础工程施工质量验收法律规范》（GB50202-2024） （3)《建筑施工土石方工程安全技术法律规范》（JGJ/T180-2024） （4）《混凝土结构设计法律规范》（GB010-2024） （5)《建筑边坡工程技术法律规范》(GB50330-2024） （6）《建筑地基基础设计法律规范》（GB50007-2024） （7）《建筑基坑支护技术规程》（JGJ120—2024） （8）《建筑桩基技术法律规范》JGJ94-2024 （9）《工程测量法律规范》（GB_50026—2024)4、我局所拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果和多年积累的工程施工经验.第二章、工程概况该项目位于重庆市 XXXXXXXXXXXXX，即重庆 XXXXXXXXXXXXXXXXXX 支护工程（二标段),本标段共计 108 根旋挖桩,桩径有：0。8m、0。9m、1。0m、1.2m、1。6m等不同桩径,旋挖桩的深度大约在 8-17 米,且桩底置于完全中风化岩层上.第三章、旋挖桩水下浇筑施工流程施工流程：钢护筒施工钢护筒制作施工准备测量放样钻机就位成孔检测钻进成孔钻渣外运3。1 施工准备3.1。1 技术准备⑴ 开工前应具备场地工程地质资料和必要的水文地质资料，施工图及图纸会审纪要。⑵ 施工现场环境和邻近区域内的地上地下管线（高压线、管...
