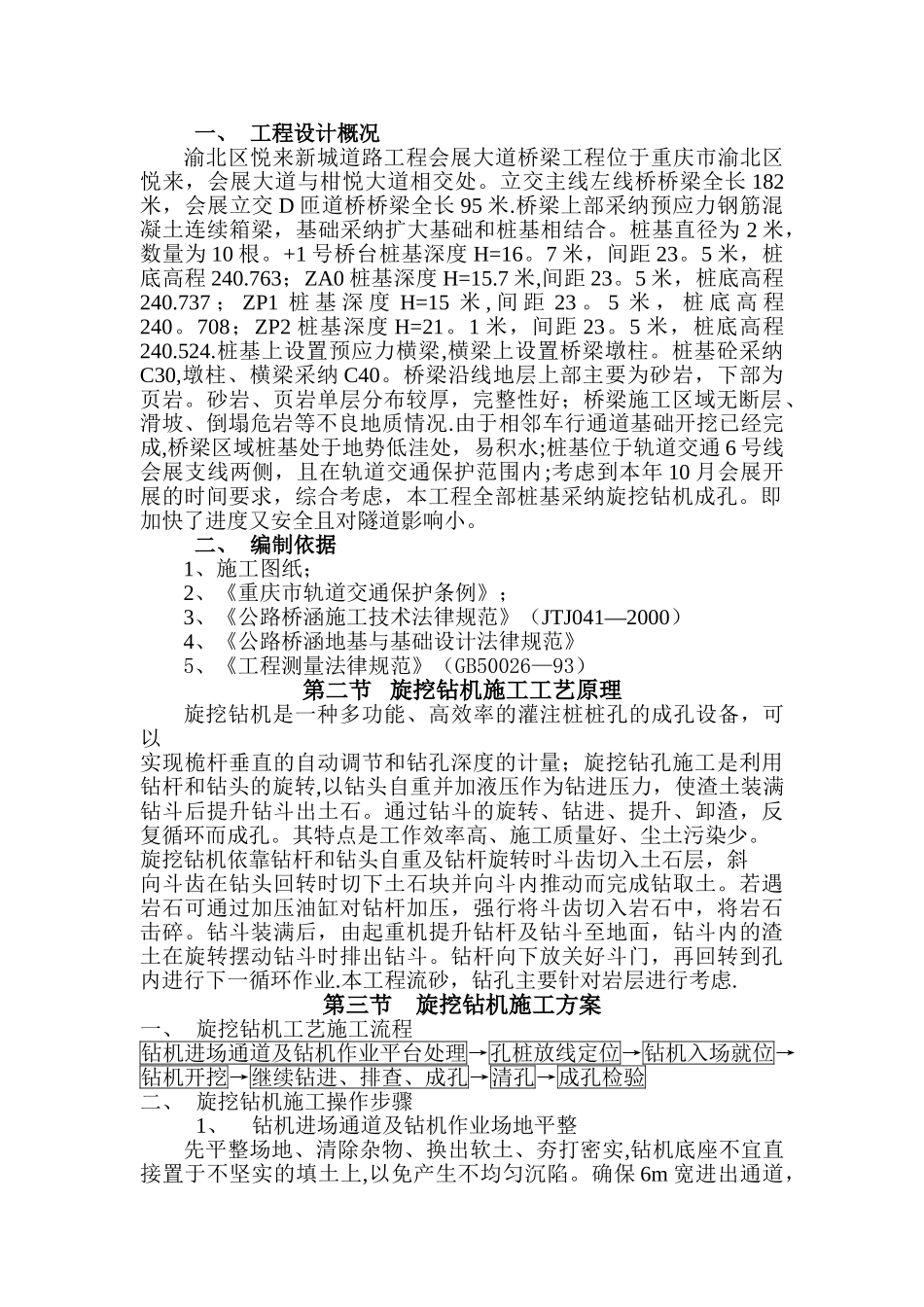

渝北区悦来新城路网工程——C 标准分区(中环线以北）、D 标准分区主次干道道路工程会展大道一标段旋挖钻机钻孔施工方案编制人： 审核人： 编制单位:湖南省建筑工程集团总公司 编制时间：2024 年 2 月 12 日目录第一节 工程概况第二节旋挖钻机施工工艺原理第三节旋挖钻机施工方案第四节人员、机械配置第五节施工进度计划第六节旋挖钻机施工操作注意事项及要点第七节旋挖钻机施工中出现的问题分析及处理措施第八节 旋挖钻机施工安全、环保要求旋挖钻机钻孔施工方案第一节 工程概况一、 工程设计概况渝北区悦来新城道路工程会展大道桥梁工程位于重庆市渝北区悦来，会展大道与柑悦大道相交处。立交主线左线桥桥梁全长 182米，会展立交 D 匝道桥桥梁全长 95 米.桥梁上部采纳预应力钢筋混凝土连续箱梁，基础采纳扩大基础和桩基相结合。桩基直径为 2 米，数量为 10 根。+1 号桥台桩基深度 H=16。7 米，间距 23。5 米，桩底高程 240.763；ZA0 桩基深度 H=15.7 米,间距 23。5 米，桩底高程240.737 ； ZP1 桩 基 深 度 H=15 米 , 间 距 23 。 5 米 ， 桩 底 高 程240。708；ZP2 桩基深度 H=21。1 米，间距 23。5 米，桩底高程240.524.桩基上设置预应力横梁,横梁上设置桥梁墩柱。桩基砼采纳C30,墩柱、横梁采纳 C40。桥梁沿线地层上部主要为砂岩，下部为页岩。砂岩、页岩单层分布较厚，完整性好；桥梁施工区域无断层、滑坡、倒塌危岩等不良地质情况.由于相邻车行通道基础开挖已经完成,桥梁区域桩基处于地势低洼处，易积水;桩基位于轨道交通 6 号线会展支线两侧，且在轨道交通保护范围内;考虑到本年 10 月会展开展的时间要求，综合考虑，本工程全部桩基采纳旋挖钻机成孔。即加快了进度又安全且对隧道影响小。二、 编制依据1、施工图纸；2、《重庆市轨道交通保护条例》；3、《公路桥涵施工技术法律规范》（JTJ041—2000）4、《公路桥涵地基与基础设计法律规范》5、《工程测量法律规范》（GB50026—93）第二节 旋挖钻机施工工艺原理旋挖钻机是一种多功能、高效率的灌注桩桩孔的成孔设备，可以实现桅杆垂直的自动调节和钻孔深度的计量；旋挖钻孔施工是利用钻杆和钻头的旋转,以钻头自重并加液压作为钻进压力，使渣土装满钻斗后提升钻斗出土石。通过钻斗的旋转、钻进、提升、卸渣，反复循环而成孔。其特点是工作效率高、施工质量好、尘土污染少。旋挖钻机依靠钻杆和钻头自重及钻杆旋转时斗齿切入...
