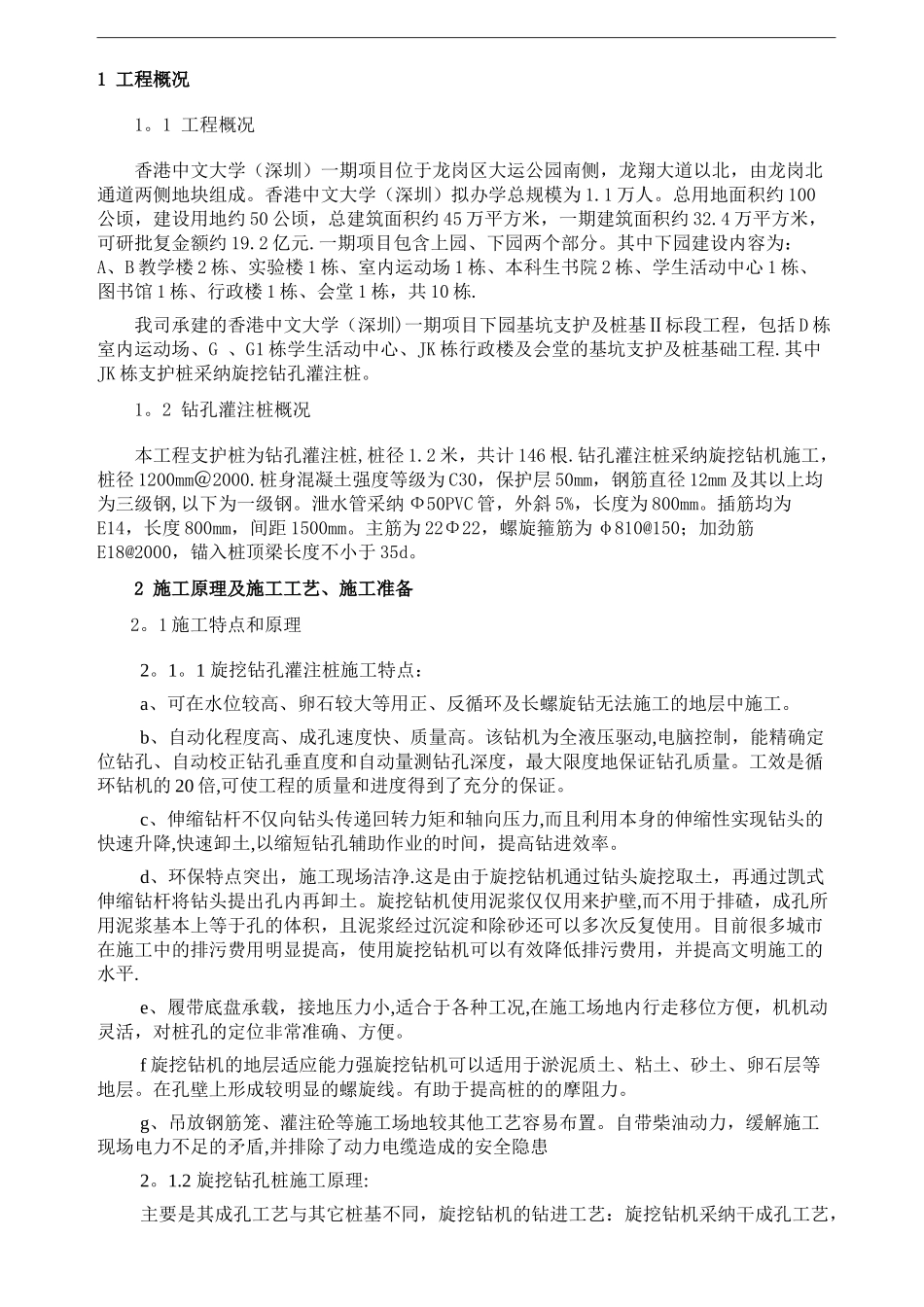

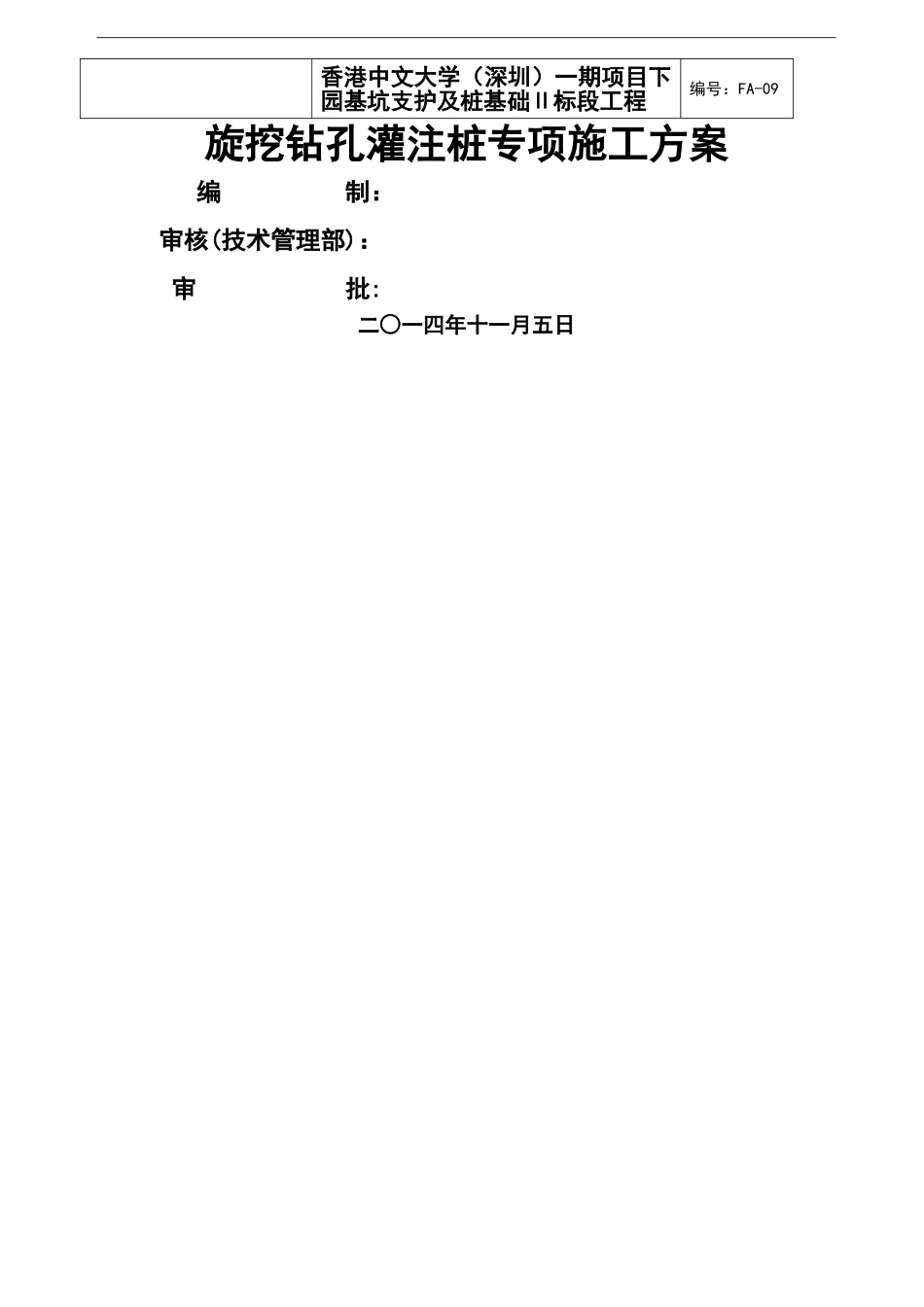

香港中文大学（深圳）一期项目下园基坑支护及桩基础Ⅱ标段工程编号：FA-09旋挖钻孔灌注桩专项施工方案编 制：审核(技术管理部)：审 批:二○一四年十一月五日1 工程概况1。1 工程概况香港中文大学（深圳）一期项目位于龙岗区大运公园南侧，龙翔大道以北，由龙岗北通道两侧地块组成。香港中文大学（深圳）拟办学总规模为 1.1 万人。总用地面积约 100公顷，建设用地约 50 公顷，总建筑面积约 45 万平方米，一期建筑面积约 32.4 万平方米，可研批复金额约 19.2 亿元.一期项目包含上园、下园两个部分。其中下园建设内容为：A、B 教学楼 2 栋、实验楼 1 栋、室内运动场 1 栋、本科生书院 2 栋、学生活动中心 1 栋、图书馆 1 栋、行政楼 1 栋、会堂 1 栋，共 10 栋.我司承建的香港中文大学（深圳)一期项目下园基坑支护及桩基Ⅱ标段工程，包括 D 栋室内运动场、G 、G1 栋学生活动中心、JK 栋行政楼及会堂的基坑支护及桩基础工程.其中JK 栋支护桩采纳旋挖钻孔灌注桩。1。2 钻孔灌注桩概况本工程支护桩为钻孔灌注桩,桩径 1.2 米，共计 146 根.钻孔灌注桩采纳旋挖钻机施工，桩径 1200mm＠2000.桩身混凝土强度等级为 C30，保护层 50mm，钢筋直径 12mm 及其以上均为三级钢,以下为一级钢。泄水管采纳 Ф50PVC 管，外斜 5%，长度为 800mm。插筋均为E14，长度 800mm，间距 1500mm。主筋为 22Φ22，螺旋箍筋为 φ810@150；加劲筋E18@2000，锚入桩顶梁长度不小于 35d。2 施工原理及施工工艺、施工准备2。1 施工特点和原理2。1。1 旋挖钻孔灌注桩施工特点：a、可在水位较高、卵石较大等用正、反循环及长螺旋钻无法施工的地层中施工。b、自动化程度高、成孔速度快、质量高。该钻机为全液压驱动,电脑控制，能精确定位钻孔、自动校正钻孔垂直度和自动量测钻孔深度，最大限度地保证钻孔质量。工效是循环钻机的 20 倍,可使工程的质量和进度得到了充分的保证。c、伸缩钻杆不仅向钻头传递回转力矩和轴向压力,而且利用本身的伸缩性实现钻头的快速升降,快速卸土,以缩短钻孔辅助作业的时间，提高钻进效率。d、环保特点突出，施工现场洁净.这是由于旋挖钻机通过钻头旋挖取土，再通过凯式伸缩钻杆将钻头提出孔内再卸土。旋挖钻机使用泥浆仅仅用来护壁,而不用于排碴，成孔所用泥浆基本上等于孔的体积，且泥浆经过沉淀和除砂还可以多次反复使用。目前很多城市在施工中的排污费用明显提高，使用旋挖钻机可以有效降低...
