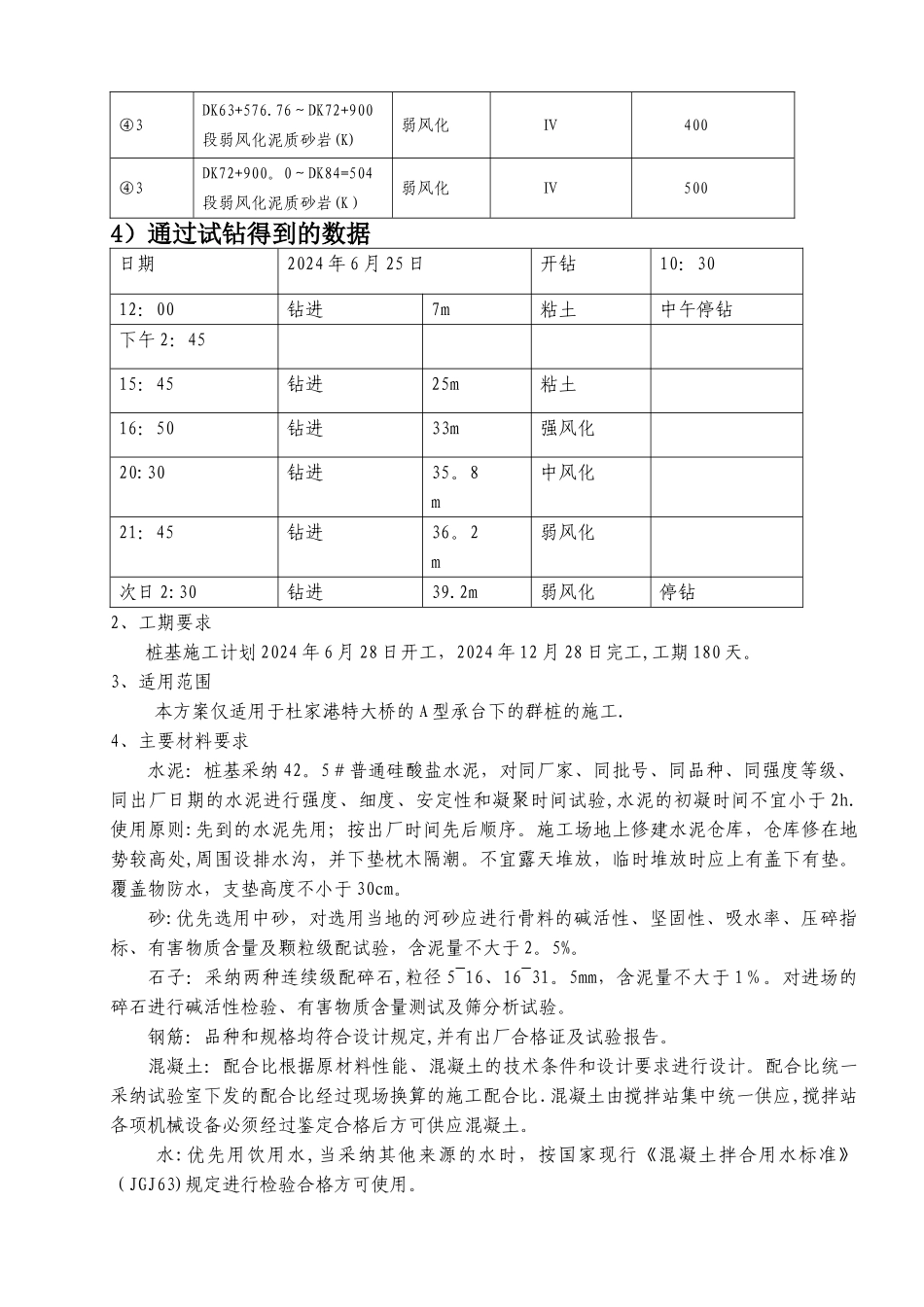

一、工程概况1、工程概况杜家岗特大桥中心里程 DK74+040.43，桥长 20927。34m,我分部主要施工 DK63+576～ DK74+040.43。基础采纳混凝土钻孔灌注桩，每个墩有 8 根钻孔桩，约桩长 32m，桩径1。0m.本标段钻孔桩共计2572根/82304m。1）地质资料工程地质特征(1）地层岩性及特征经勘探揭示，结合区域地质资料对比分析，本场地自地表以下 45。00m 范围内地基土按其土按其成因、时代及物理学性质的差异可划分为第四系全新统、上更新统冲积黏土、粉质粘土及垩系下统泥质砂岩，具体分为 4 个层次，第①可划分为 2 个亚层；第②及第③层可划分为 3 个亚层。其中除第①层、第②层为全新统冲积层（Q4ml、Q4al)外，第③土层为上更新统地层（Q3al）;第④层为白垩系（K)泥质砂岩。(2)不良地质与特别岩土区段内主要有 1 条断层被第四系地层覆盖为隐伏断层。现场勘察未发现其它明显的不良地质现象.本段桥址区未见成饱和粉砂粉土存在，可不进行地震液化的影响。勘察中在不同地段、不同深度实行一定数量土样作膨胀性实验，结果表明,桥址区的黏性土层具有弱一中等膨胀性。③ 1 层黏土及其以下黏性土层均位于地下水位以下,不存在胀缩条件,对桥工程影响小。根据有关资料，桥址区大气影响深度一般为 3。2m 大气影响急剧层深度 1.44m。2)水文地质特征地下水主要为第四系地层中孔隙性潜水及下部岩裂隐中，主要接受上层空隙水渗透补给水量较小。地下水具明显的动态变化特征,随季节、降水量变化而变化,勘探期间由钻孔中测得稳定水位一般为 0.70~2.80m（对应标高 30.0～37.0m）。地下水主要以地下泾流及人工开采为主要排泄方式。3）工程地质条件表地 层 编号岩土名称岩土状态岩土施工工程分级基 本 承 载 力(KPa）①2黏土软～硬塑Ⅱ150②1黏土硬塑Ⅱ200②2黏土硬塑Ⅱ200③1黏土硬塑Ⅱ250③2粉质黏土硬塑Ⅱ220③21粉质黏土软塑Ⅱ160④1全风化泥质砂岩（K）全风化Ⅲ200④2强风化泥质砂岩(K）弱风化Ⅳ300④3DK63+576.76～DK72+900段弱风化泥质砂岩(K)弱风化Ⅳ400④3DK72+900。0～DK84=504段弱风化泥质砂岩(K）弱风化Ⅳ5004）通过试钻得到的数据日期2024 年 6 月 25 日开钻10：3012：00钻进7m粘土中午停钻下午 2：4515：45钻进25m粘土16：50钻进33m强风化20:30钻进35。8m中风化21：45钻进36。2m弱风化次日 2:30钻进39.2m弱风化停钻2、工期要求桩基施工计划 2024 年 6 月 28 日开工，2024 年 12 月 28 日完工,工期 180 天。3、适...
