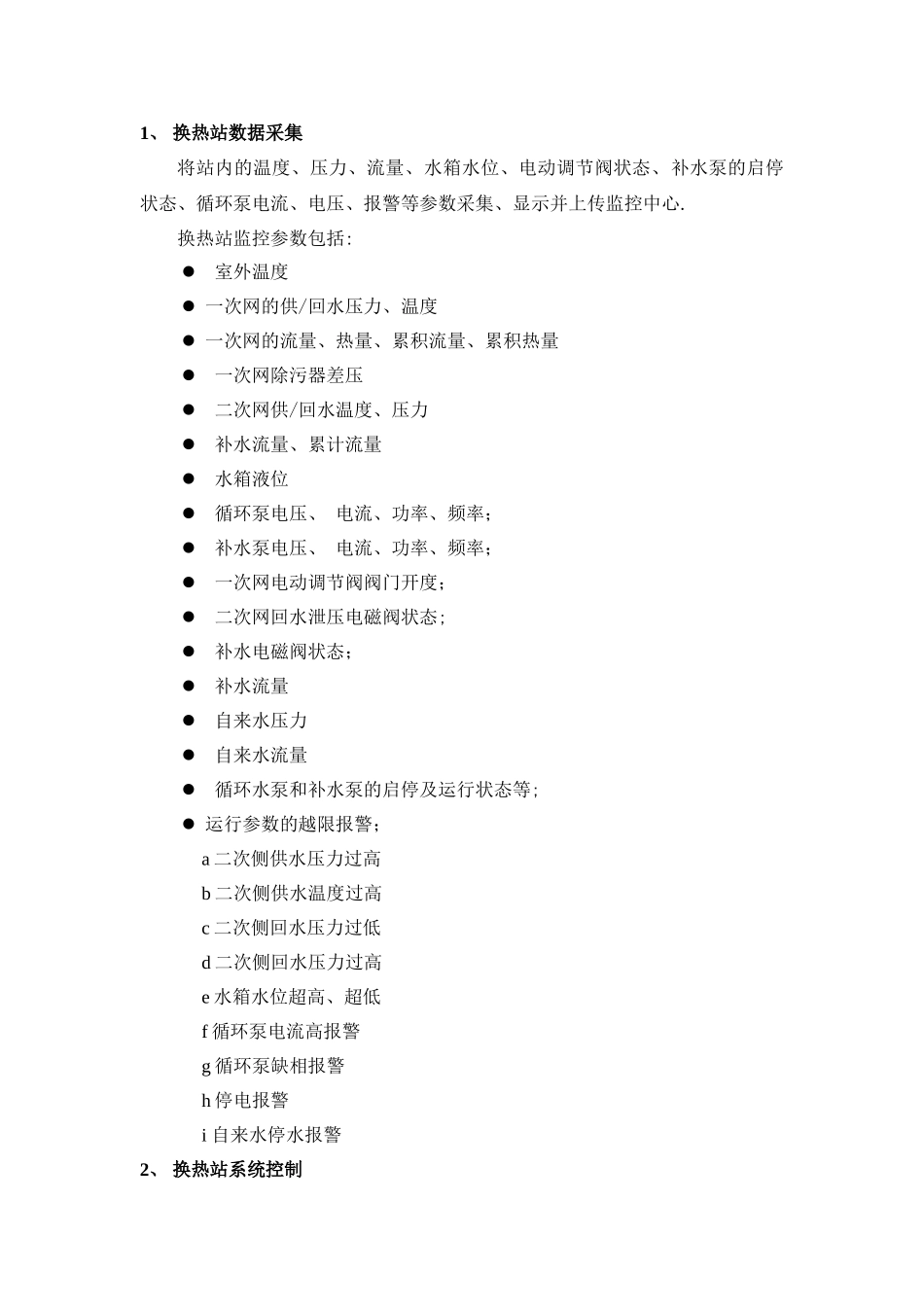

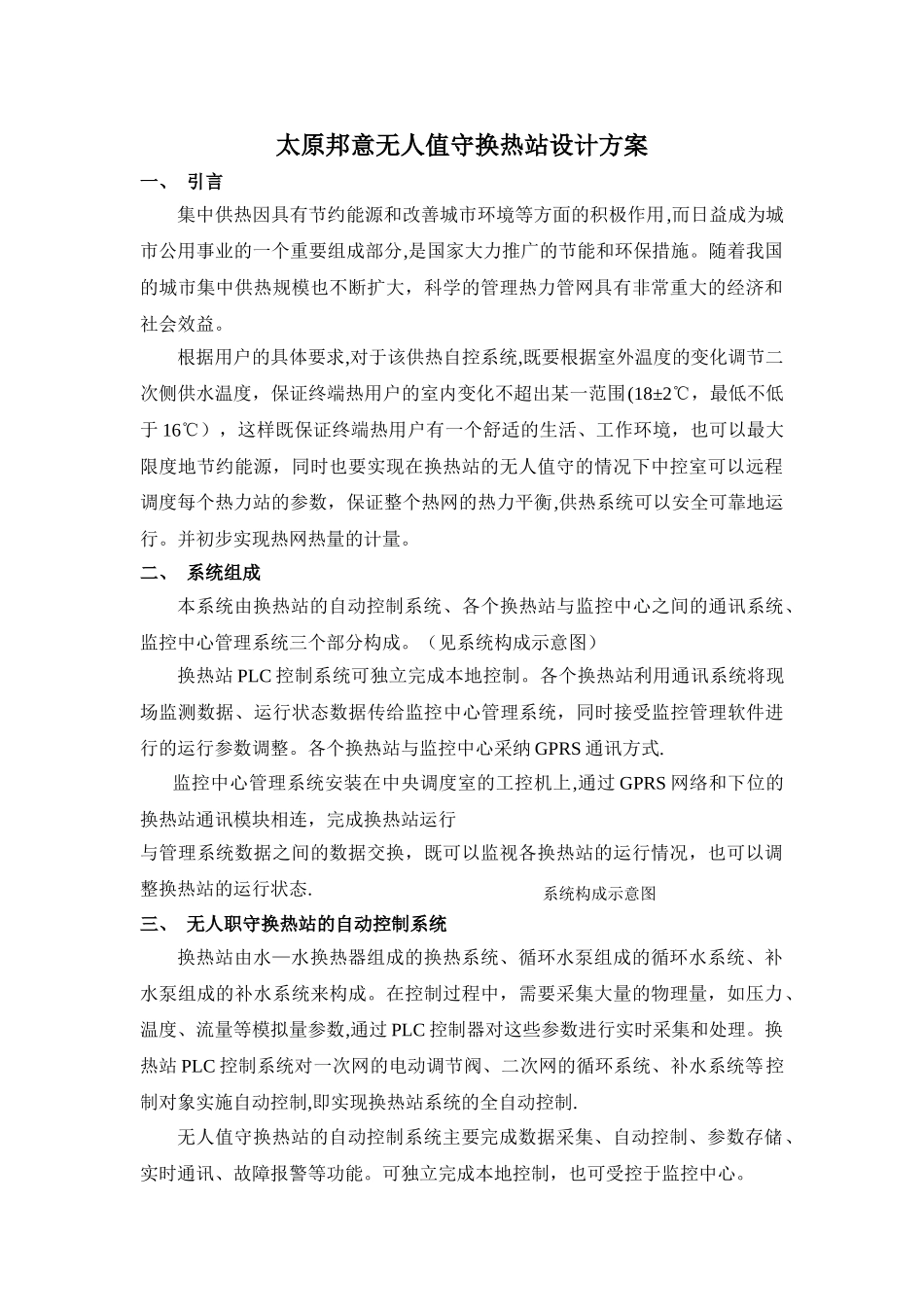

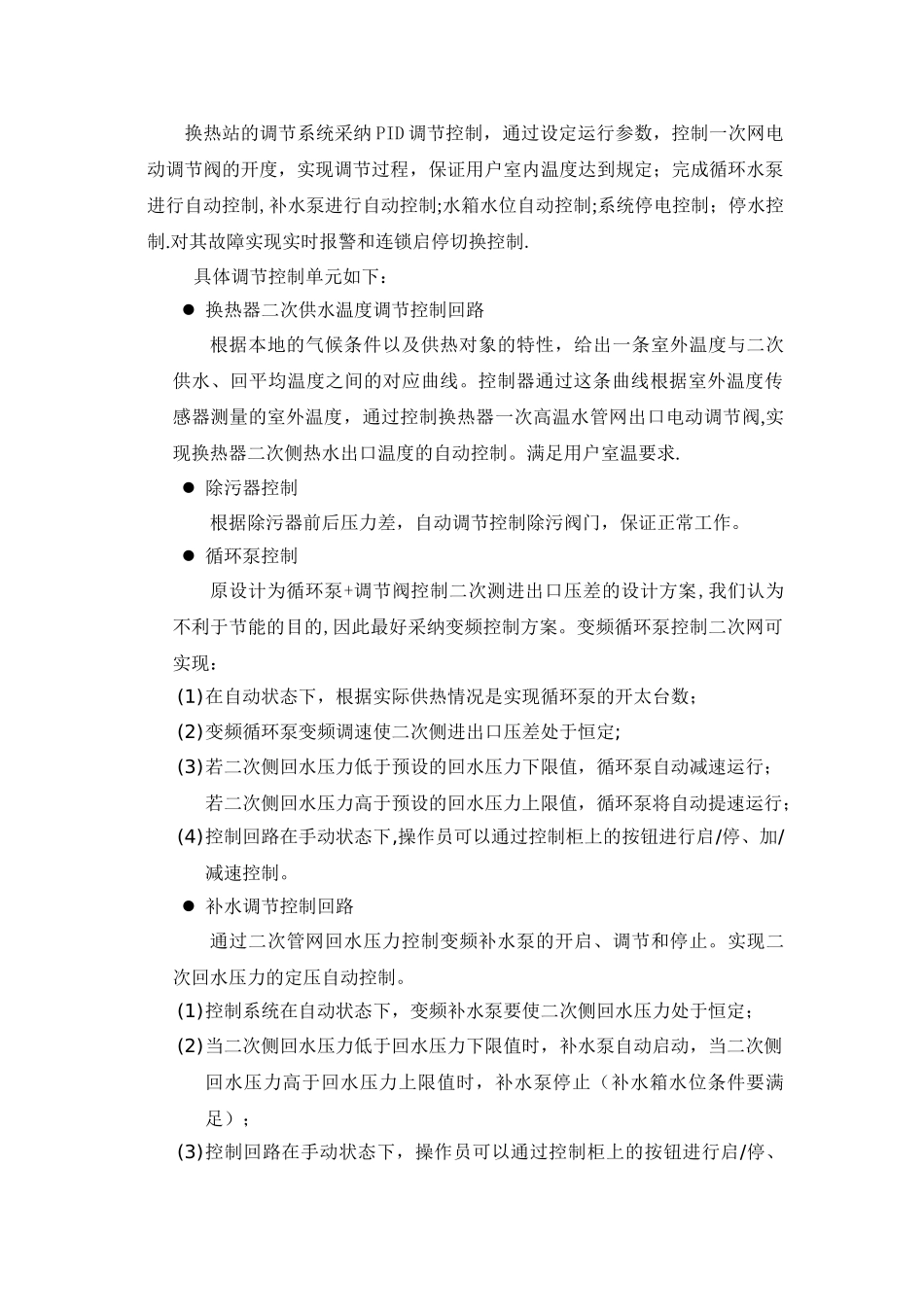

太原邦意无人值守换热站设计方案一、 引言集中供热因具有节约能源和改善城市环境等方面的积极作用,而日益成为城市公用事业的一个重要组成部分,是国家大力推广的节能和环保措施。随着我国的城市集中供热规模也不断扩大，科学的管理热力管网具有非常重大的经济和社会效益。根据用户的具体要求,对于该供热自控系统,既要根据室外温度的变化调节二次侧供水温度，保证终端热用户的室内变化不超出某一范围(18±2℃，最低不低于 16℃），这样既保证终端热用户有一个舒适的生活、工作环境，也可以最大限度地节约能源，同时也要实现在换热站的无人值守的情况下中控室可以远程调度每个热力站的参数，保证整个热网的热力平衡,供热系统可以安全可靠地运行。并初步实现热网热量的计量。二、 系统组成本系统由换热站的自动控制系统、各个换热站与监控中心之间的通讯系统、监控中心管理系统三个部分构成。（见系统构成示意图）换热站 PLC 控制系统可独立完成本地控制。各个换热站利用通讯系统将现场监测数据、运行状态数据传给监控中心管理系统，同时接受监控管理软件进行的运行参数调整。各个换热站与监控中心采纳 GPRS 通讯方式.监控中心管理系统安装在中央调度室的工控机上,通过 GPRS 网络和下位的换热站通讯模块相连，完成换热站运行与管理系统数据之间的数据交换，既可以监视各换热站的运行情况，也可以调整换热站的运行状态.三、 无人职守换热站的自动控制系统换热站由水—水换热器组成的换热系统、循环水泵组成的循环水系统、补水泵组成的补水系统来构成。在控制过程中，需要采集大量的物理量，如压力、温度、流量等模拟量参数,通过 PLC 控制器对这些参数进行实时采集和处理。换热站 PLC 控制系统对一次网的电动调节阀、二次网的循环系统、补水系统等控制对象实施自动控制,即实现换热站系统的全自动控制.无人值守换热站的自动控制系统主要完成数据采集、自动控制、参数存储、实时通讯、故障报警等功能。可独立完成本地控制，也可受控于监控中心。系统构成示意图1、 换热站数据采集将站内的温度、压力、流量、水箱水位、电动调节阀状态、补水泵的启停状态、循环泵电流、电压、报警等参数采集、显示并上传监控中心.换热站监控参数包括: 室外温度 一次网的供/回水压力、温度 一次网的流量、热量、累积流量、累积热量 一次网除污器差压 二次网供/回水温度、压力 补水流量、累计流量 水箱液位 循环泵电压、 电流、功率、...
