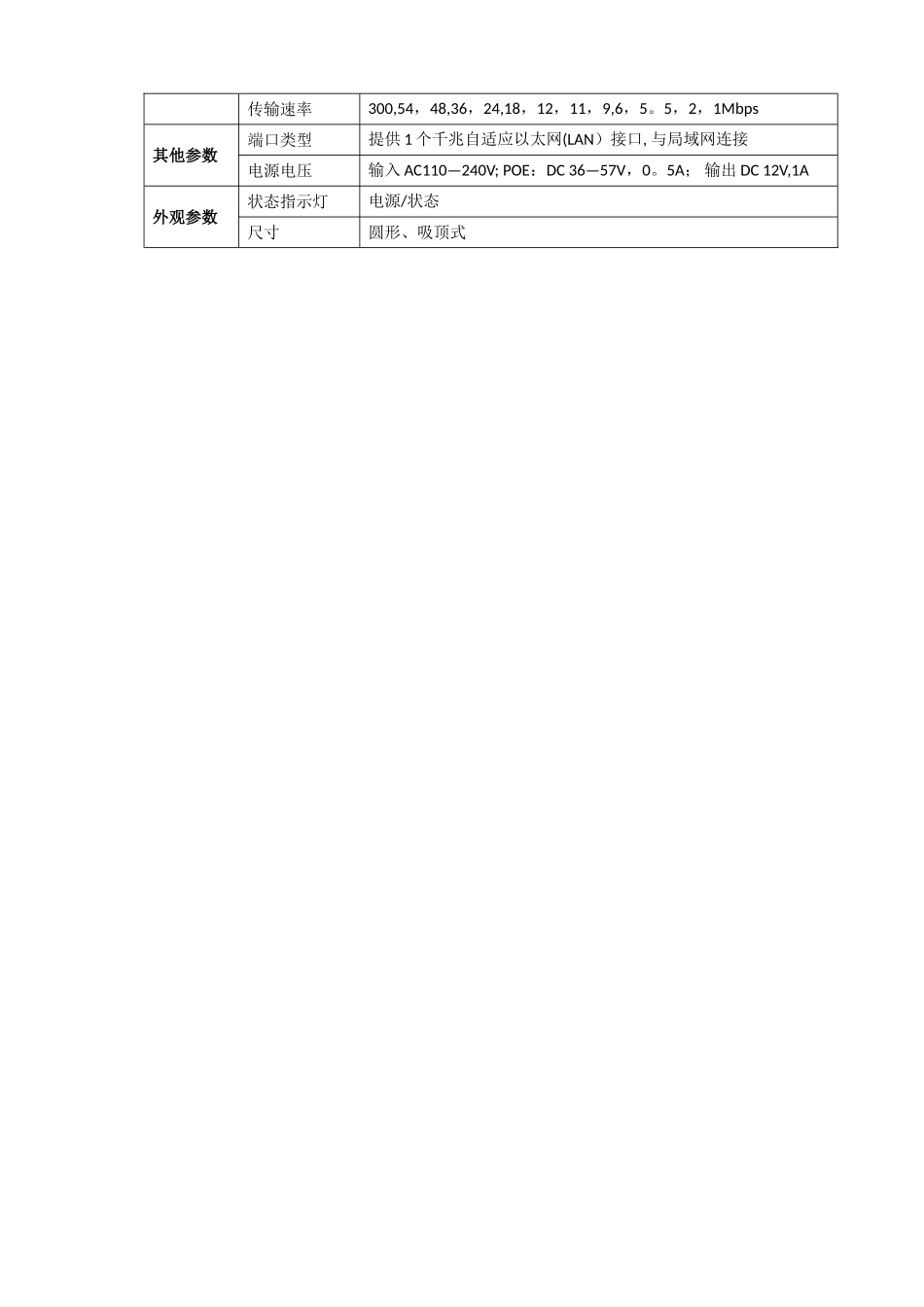

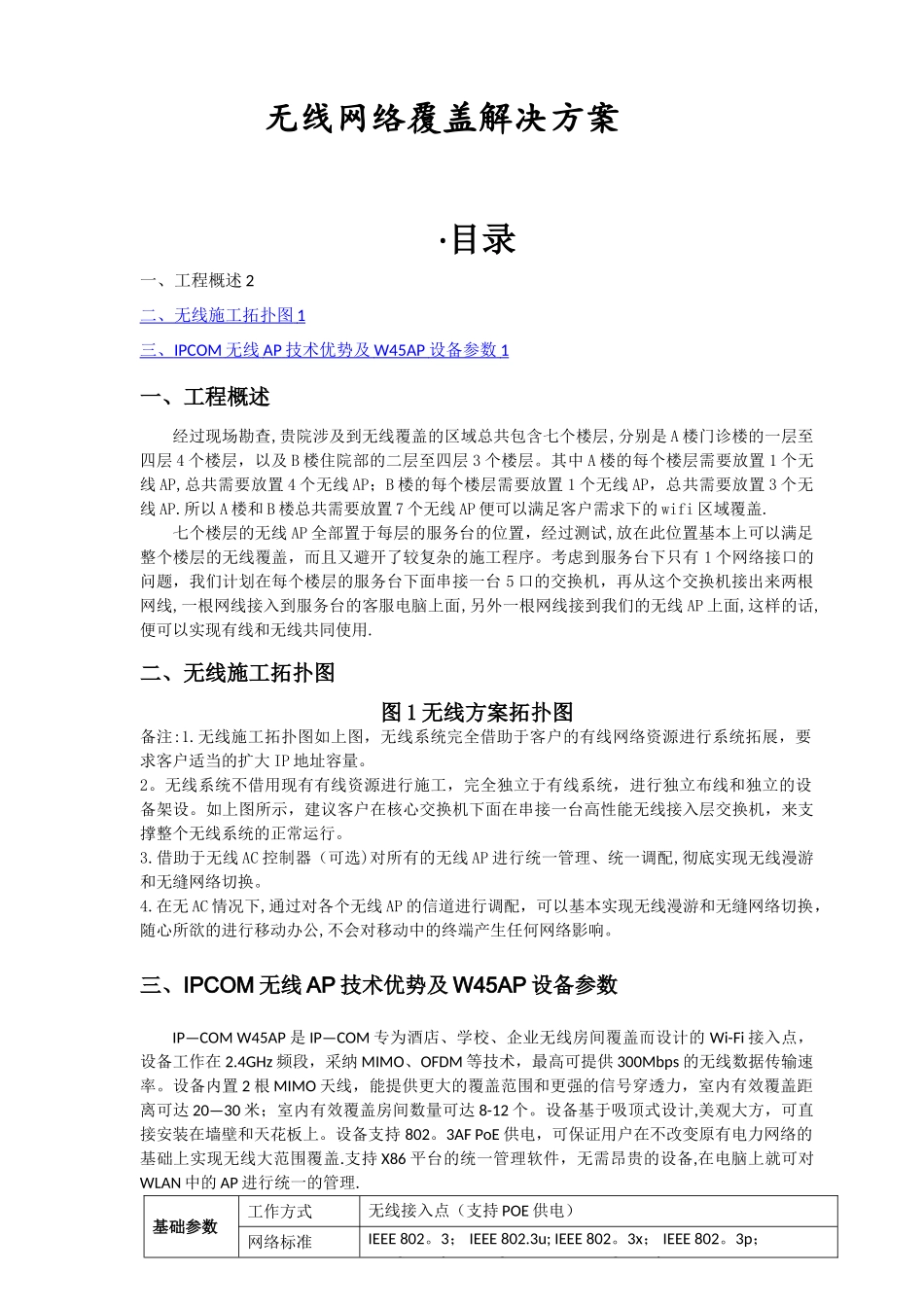

无线网络覆盖解决方案·目录一、工程概述 2二、无线施工拓扑图 1 三、 IPCOM 无线 AP 技术优势及 W45AP 设备参数 1 一、工程概述经过现场勘查,贵院涉及到无线覆盖的区域总共包含七个楼层,分别是 A 楼门诊楼的一层至四层 4 个楼层，以及 B 楼住院部的二层至四层 3 个楼层。其中 A 楼的每个楼层需要放置 1 个无线 AP,总共需要放置 4 个无线 AP；B 楼的每个楼层需要放置 1 个无线 AP，总共需要放置 3 个无线 AP.所以 A 楼和 B 楼总共需要放置 7 个无线 AP 便可以满足客户需求下的 wifi 区域覆盖.七个楼层的无线 AP 全部置于每层的服务台的位置，经过测试,放在此位置基本上可以满足整个楼层的无线覆盖，而且又避开了较复杂的施工程序。考虑到服务台下只有 1 个网络接口的问题，我们计划在每个楼层的服务台下面串接一台 5 口的交换机，再从这个交换机接出来两根网线,一根网线接入到服务台的客服电脑上面,另外一根网线接到我们的无线 AP 上面,这样的话,便可以实现有线和无线共同使用.二、无线施工拓扑图图 1 无线方案拓扑图备注:1.无线施工拓扑图如上图，无线系统完全借助于客户的有线网络资源进行系统拓展，要求客户适当的扩大 IP 地址容量。2。无线系统不借用现有有线资源进行施工，完全独立于有线系统，进行独立布线和独立的设备架设。如上图所示，建议客户在核心交换机下面在串接一台高性能无线接入层交换机，来支撑整个无线系统的正常运行。3.借助于无线 AC 控制器（可选)对所有的无线 AP 进行统一管理、统一调配,彻底实现无线漫游和无缝网络切换。4.在无 AC 情况下,通过对各个无线 AP 的信道进行调配，可以基本实现无线漫游和无缝网络切换，随心所欲的进行移动办公,不会对移动中的终端产生任何网络影响。三、IPCOM 无线 AP 技术优势及 W45AP 设备参数IP—COM W45AP 是 IP—COM 专为酒店、学校、企业无线房间覆盖而设计的 Wi-Fi 接入点，设备工作在 2.4GHz 频段，采纳 MIMO、OFDM 等技术，最高可提供 300Mbps 的无线数据传输速率。设备内置 2 根 MIMO 天线，能提供更大的覆盖范围和更强的信号穿透力，室内有效覆盖距离可达 20—30 米；室内有效覆盖房间数量可达 8-12 个。设备基于吸顶式设计,美观大方，可直接安装在墙壁和天花板上。设备支持 802。3AF PoE 供电，可保证用户在不改变原有电力网络的基础上实现无线大范围覆盖.支持 X86 平台的统一管...
