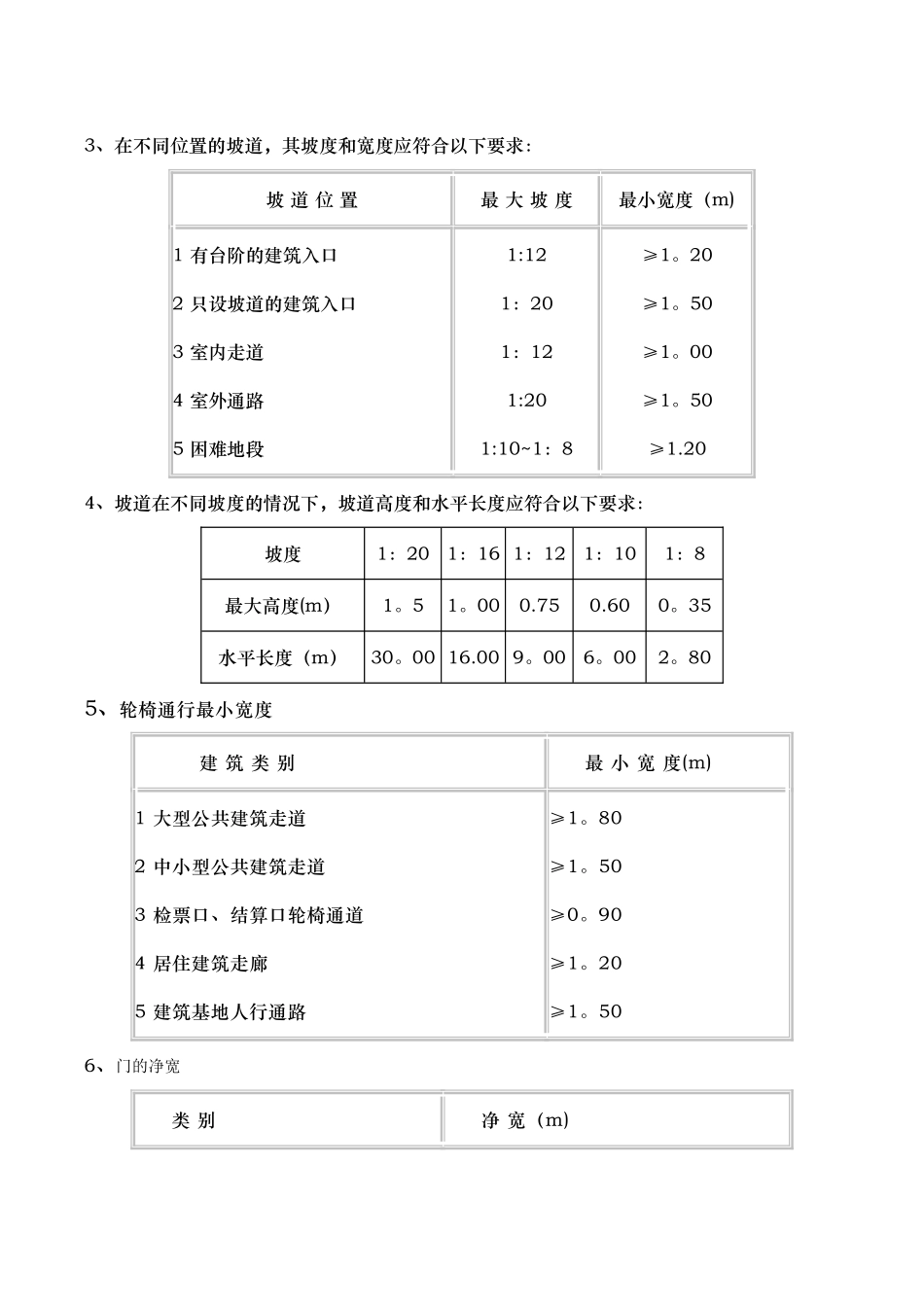

目录第一节 工程概况…………………………………………………………2第二节 无障碍设计说明…………………………………………………2第三节 施工工艺…………………………………………………………7第四节 验收说明…………………………………………………………12第一节 工程概况一、工程概况1、工程名称:2、工程地点:3、建设单位:4、勘察单位：5、设计单位:6、监理单位： 7、施工单位:8、工程规模：第二节 无障碍设计说明一、设计法律规范和依据1、城市道路和建筑物无障碍设计法律规范 JGJ50-2001；2、中南地区建筑标准设计《建筑图集 3》-建筑无障碍 05ZJ301；3、在不同位置的坡道，其坡度和宽度应符合以下要求： 坡 道 位 置最 大 坡 度最小宽度（m)1 有台阶的建筑入口2 只设坡道的建筑入口3 室内走道4 室外通路5 困难地段1:121：201：121:201:10~1：8≥1。20≥1。50≥1。00≥1。50≥1.204、坡道在不同坡度的情况下，坡道高度和水平长度应符合以下要求：坡度1：201：16 1：121：101：8最大高度(m）1。51。000.750.600。35水平长度（m）30。00 16.00 9。006。002。805、轮椅通行最小宽度建 筑 类 别 最 小 宽 度(m)1 大型公共建筑走道2 中小型公共建筑走道3 检票口、结算口轮椅通道4 居住建筑走廊5 建筑基地人行通路≥1。80≥1。50≥0。90≥1。20≥1。506、门的净宽类 别 净 宽（m)1 自动门2 推拉门、折叠门3 平开门4 弹簧门 （小力度)≥1.00≥0。80≥0.80≥0。807、扶手截面尺寸类 别 截面尺寸（mm）圆 形 扶 手35～45(直径)矩 形 扶 手35～45（宽度）8、无障碍居室与设计要求名 称设 计 要 求卧 铺1 单人卧室，应大于或等于 10。5m2。 2 双人卧室，应大于或等于 7。00 m2.3 兼起居室的卧室，应大于 1 m2.4 橱柜挂衣杆高度，应小于或等于 1。40m；其深度应小于或等于 0。60m.5 应有直接采光和自然通风。起居室（厅）1 起居室应大于或等于 14。00 m2。2 墙面、门洞及家具位置，应符合轮椅通行。停留及回转的使用要求。3 橱柜高度，应小于或等于 1.20 m；深度应小于或等于 0。40 m。4 应有良好的朝向和视野.9、无障碍设施与设计要求部 位设 计 要 求位置厨房应布置在门口附近,以方便轮椅进出,要有直接采光和自然通风.面积1 一类和二类住宅厨房应大于或等于 6。00 m2。2 三类和四类住宅厨房应大于 7.00 m2。3 应设冰箱位置和二人就餐位置。宽度1 ...
