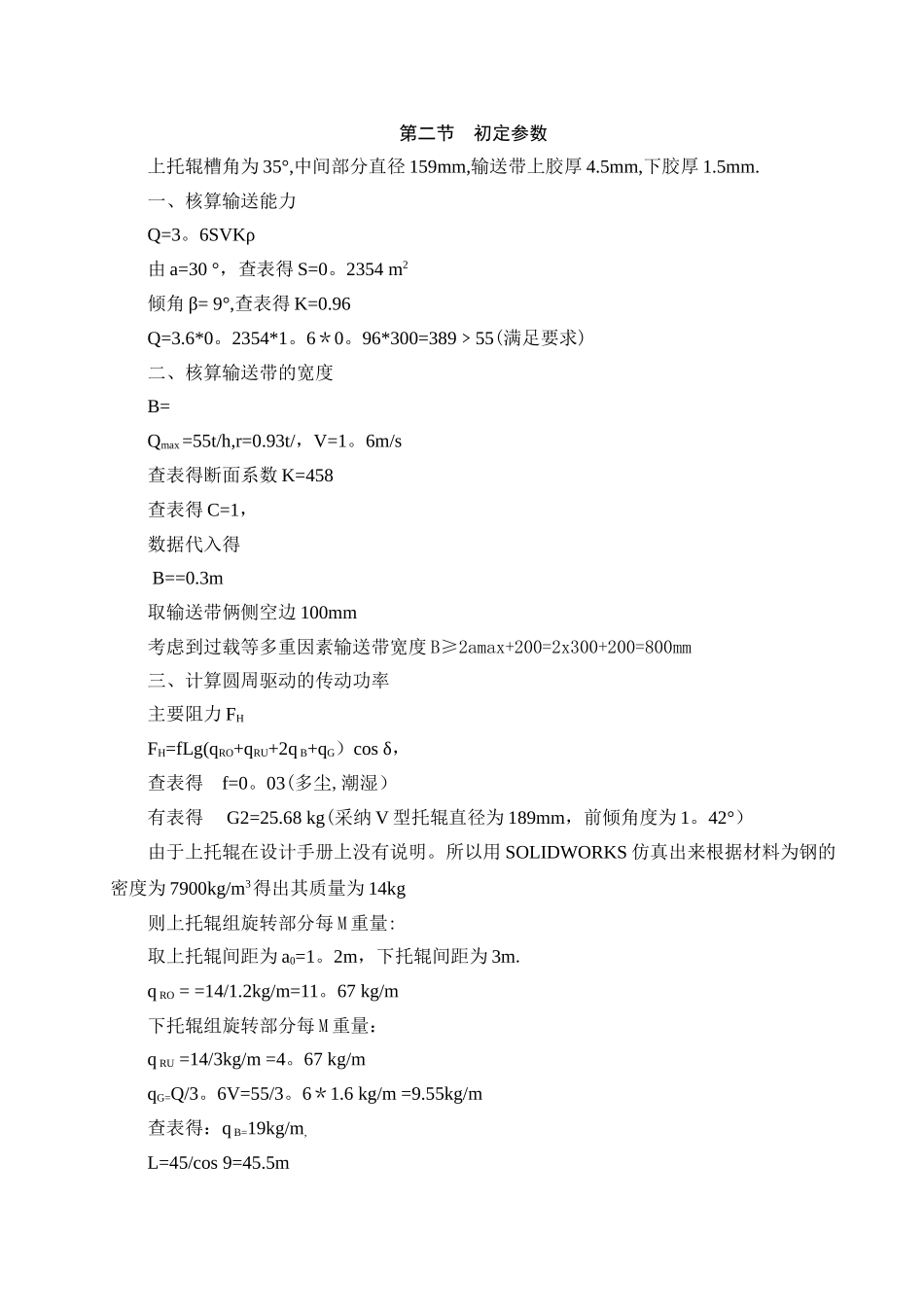

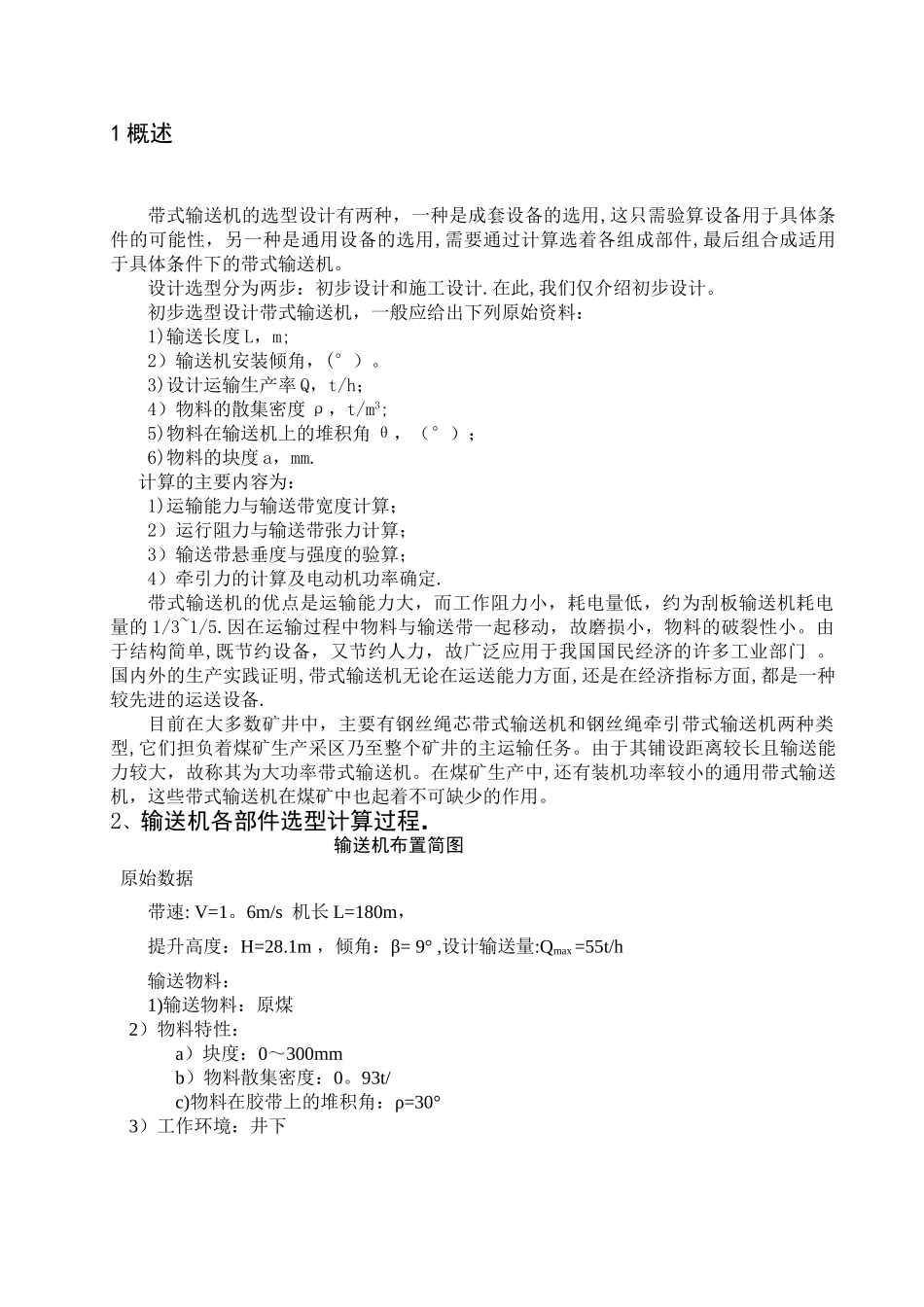

带式输送机课程设计班级:机械设计三班学号：311004001418姓名:孙志滨目录1、 概述2、 各部件选型计算过程一、核算输送能力二、带宽计算三、计算圆周驱动的传动功率四、主要特征阻力 FS1五、附加特别阻力六、倾斜阻力 Fst七、圆周驱动力 FU八、传动功率计算3、 张力计算4、 拉紧装置计算5、 输送带选择计算6、 输送带型号组合胶带输送机的选型设计1 概述带式输送机的选型设计有两种，一种是成套设备的选用,这只需验算设备用于具体条件的可能性，另一种是通用设备的选用,需要通过计算选着各组成部件,最后组合成适用于具体条件下的带式输送机。设计选型分为两步：初步设计和施工设计.在此,我们仅介绍初步设计。初步选型设计带式输送机，一般应给出下列原始资料：1)输送长度 L，m;2）输送机安装倾角，(°）。3)设计运输生产率 Q，t/h；4）物料的散集密度 ρ，t/m3;5)物料在输送机上的堆积角 θ，（°）；6)物料的块度 a，mm.计算的主要内容为：1)运输能力与输送带宽度计算；2）运行阻力与输送带张力计算；3）输送带悬垂度与强度的验算；4）牵引力的计算及电动机功率确定.带式输送机的优点是运输能力大，而工作阻力小，耗电量低，约为刮板输送机耗电量的 1/3~1/5.因在运输过程中物料与输送带一起移动，故磨损小，物料的破裂性小。由于结构简单,既节约设备，又节约人力，故广泛应用于我国国民经济的许多工业部门 。国内外的生产实践证明,带式输送机无论在运送能力方面,还是在经济指标方面,都是一种较先进的运送设备.目前在大多数矿井中，主要有钢丝绳芯带式输送机和钢丝绳牵引带式输送机两种类型,它们担负着煤矿生产采区乃至整个矿井的主运输任务。由于其铺设距离较长且输送能力较大，故称其为大功率带式输送机。在煤矿生产中,还有装机功率较小的通用带式输送机，这些带式输送机在煤矿中也起着不可缺少的作用。2、输送机各部件选型计算过程．输送机布置简图 原始数据带速: V=1。6m/s 机长 L=180m，提升高度：H=28.1m ，倾角：β= 9° ,设计输送量:Qmax =55t/h输送物料：1)输送物料：原煤 2）物料特性： a）块度：0～300mmb）物料散集密度：0。93t/c)物料在胶带上的堆积角：ρ=30° 3）工作环境：井下第二节 初定参数上托辊槽角为 35°,中间部分直径 159mm,输送带上胶厚 4.5mm,下胶厚 1.5mm.一、核算输送能力Q=3。6SVKρ由 a=30 °，查表得 S=0。2354 m2 倾角 β= 9°,查表得 K=0.96Q=3.6*0。2354*1。6＊0。96*3...
